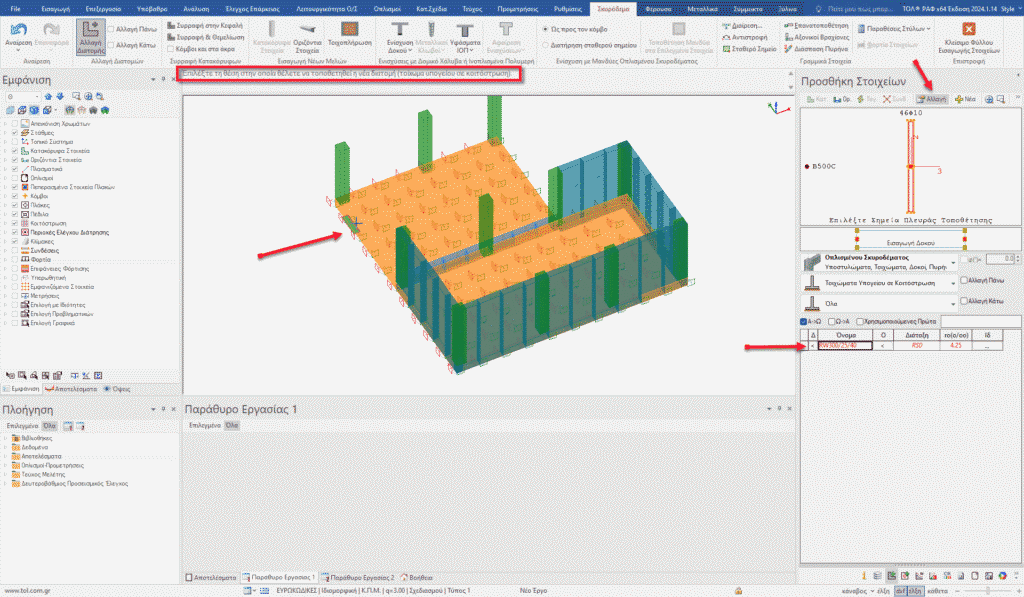

Οι δύο βασικοί άξονες για την προσομοίωση της κοιτόστρωσης στο ΡΑΦ είναι η προσομοίωση του σώματος της πλάκας κοιτόστρωσης και η προσομοίωση της έδρασης. Η διαδικασία που ακολουθεί το ΡΑΦ για την προσομοίωση του σώματος της πλάκας κοιτόστρωσης στηρίζεται αφενός στην αυτόματη δημιουργία μακροπεριοχών, η διακριτοποίηση των οποίων πραγματοποιείται με πεπερασμένα στοιχεία πλάκας. Η προσομοίωση της έδρασης της κοιτόστρωσης επί του εδάφους ακολουθεί όλες τις βασικές παραδοχές που ακολουθεί το ΡΑΦ και για την έδραση των άλλων τύπων θεμελίωσης. Η χρήση ενιαίου/κοινού προσομοιώματος για την κοιτόστρωση και την ανωδομή αποτελεί τον ακρογωνιαίο λίθο για την ορθή προσέγγιση της αλληλεπίδρασης της με το έδαφος, ειδικά στην περίπτωση των σεισμικών φορτίσεων.
Κοιτόστρωση
ΕΧΕΤΕ ΕΡΩΤΗΣΕΙΣ ;
Επικοινωνήστε μαζί μας
Μετά από την επίλυση ενός κτιρίου το οποίο έχει κοιτόστρωση, το ΡΑΦ κάνοντας μετεπεξεργασία των βασικών εξαγομένων αποτελεσμάτων της ανάλυσης παρουσιάζει τα ακόλουθα διαγράμματα:
(α) Διάγραμμα τοπικών (καρτεσιανών) ροπών κάμψης m11,
(β) Διάγραμμα τοπικών (καρτεσιανών) ροπών κάμψης m22,
(γ) Διάγραμμα ροπών συστροφής m12
(δ) Διάγραμμα κατακόρυφων τεμνουσών δυνάμεων vZ,
(ε) Διάγραμμα κατακόρυφων μετακινήσεων (βυθίσεων) wz,
(στ) Διάγραμμα τάσεων εδάφους S.
Η κοιτόστρωση είναι πλάκα εδραζόμενη επί του εδάφους. Επομένως οι έλεγχοι αντοχής που απαιτούνται για αυτές είναι συνδυασμός των ελέγχων που απαιτούν οι πλάκες αλλά και όλα τα εδραζόμενα στοιχεία. Επιπλέον στην περίπτωση κατά την οποία τα κατακόρυφα στοιχεία της κατασκευής εδράζονται στην πλάκα κοιτόστρωσης απευθείας και όχι μέσω ενισχύσεων (νευρώσεων) απαιτείται επιπλέον και έλεγχος σε διάτρηση. Έτσι οι έλεγχοι που απαιτούνται σε μία κοιτόστρωση είναι οι εξής:
- Έλεγχος κάμψης.
- Έλεγχος σε διάτρηση όταν απαιτείται βάσει ΕΚ2.
- Έλεγχος φέρουσας ικανότητας του εδάφους.
- Έλεγχος σε διάτμηση.
