Προσομοίωση

Αφού ολοκληρωθεί η εισαγωγή της κλίμακας στο φορέα ακολουθεί η σύνδεσή της με το υπόλοιπο κτήριο. Ανάλογα με τον τύπο και τη θέση της κλίμακας, η σύνδεση του προσομοιώματος της κλίμακας με το φορέα του κτηρίου γίνεται στους κόμβους αρχής και τέλους της κλίμακας και ενδεχομένως και στο πλατύσκαλο με άκαμπτες πλασματικές ράβδους. Γι’ αυτή τη σύνδεση, υπάρχει η δυνατότητα χρήσης πλασματικής διατομής χωρίς στρεπτική αντίσταση ώστε να αποφευχθούν τυχόν στρεπτικά ή καμπτικά φαινόμενα σε οριζόντια γραμμικά στοιχεία (δοκούς).

➔Παρακολουθήστε το σχετικό video

Οι δύο βασικοί άξονες για την προσομοίωση της κοιτόστρωσης στο ΡΑΦ είναι η προσομοίωση του σώματος της πλάκας κοιτόστρωσης και η προσομοίωση της έδρασης. Η διαδικασία που ακολουθεί το ΡΑΦ για την προσομοίωση του σώματος της πλάκας κοιτόστρωσης στηρίζεται αφενός στην αυτόματη δημιουργία μακροπεριοχών, η διακριτοποίηση των οποίων πραγματοποιείται με πεπερασμένα στοιχεία πλάκας. Η προσομοίωση της έδρασης της κοιτόστρωσης επί του εδάφους ακολουθεί όλες τις βασικές παραδοχές που ακολουθεί το ΡΑΦ και για την έδραση των άλλων τύπων θεμελίωσης. Η χρήση ενιαίου/κοινού προσομοιώματος για την κοιτόστρωση και την ανωδομή αποτελεί τον ακρογωνιαίο λίθο για την ορθή προσέγγιση της αλληλεπίδρασης της με το έδαφος, ειδικά στην περίπτωση των σεισμικών φορτίσεων.

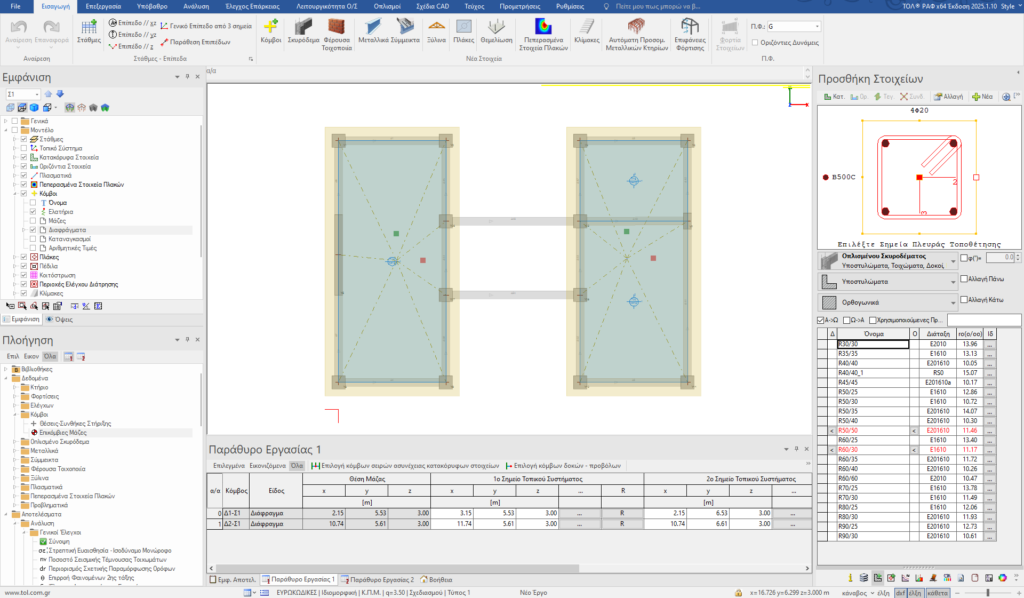

Το ΡΑΦ δημιουργεί αυτόματα τα διαφράγματα μίας στάθμης, όπως τα αναγνωρίζει βάσει της διάταξης των πλακών στην κάτοψη και παράλληλα συγκεντρώνει στους κόμβους, οι οποίοι δεν συμμετέχουν σε κάποιο διάφραγμα τις μάζες των συνδεόμενων σε αυτούς στοιχείων. Επίσης, υποστηρίζει την λειτουργία πολλαπλών διαφραγμάτων σε μια στάθμη, αλλά και την δυνατότητα συγκέντρωσης των μαζών των στοιχείων της στάθμης στους κόμβους.

Επιπλέον, με τις επιλογές στις ιδιότητες κάθε στάθμης, ο μηχανικός μπορεί να ρυθμίσει πλήρως τη διαφραγματική λειτουργία των πλακών της στάθμης με εφαρμογή και σε περιπτώσεις ανισοσταθμίας ή κεκλιμένης στέγης.

➔Παρακολουθήστε το σχετικό video για τη διαχείριση των διαφραγμάτων

➔Παρακολουθήστε το σχετικό video για τις νέες δυνατότητες στη διαφραγματική λειτουργία των πλακών

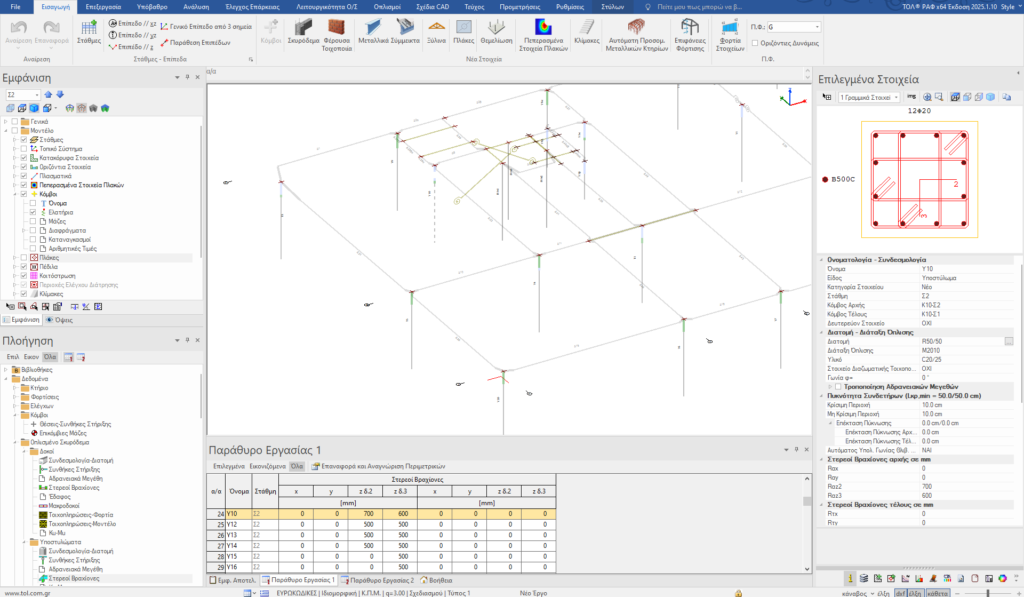

Το ραβδόμορφο στοιχείο του ΡΑΦ διαθέτει στερεούς βραχίονες τριών διαστάσεων στα άκρα του, που προσομοιώνουν τις απαραμόρφωτες περιοχές εντός των κόμβων ένωσης των γραμμικών στοιχείων.

Μία άλλη πολύ χρήσιμη λειτουργία που προσφέρει το ΡΑΦ είναι η τοποθέτηση «διπλών» αξονικών στερεών βραχιόνων στα κατακόρυφα στοιχεία. Με αυτή τη δυνατότητα, το στοιχείο λαμβάνει υπόψη διαφορετικά μήκη αξονικών στερεών βραχιόνων στα δύο τοπικά επίπεδα της διατομής του. Η συνηθέστερη περίπτωση εφαρμογής των διπλών αξονικών στερεών βραχιόνων είναι σε κατακόρυφα στοιχεία, όπου τα οριζόντια στοιχεία που συντρέχουν σε αυτά δεν έχουν το ίδιο ύψος διατομής.
