Παραγωγή σχεδίων
Σχέδια κτηρίων φέρουσας τοιχοποιίας

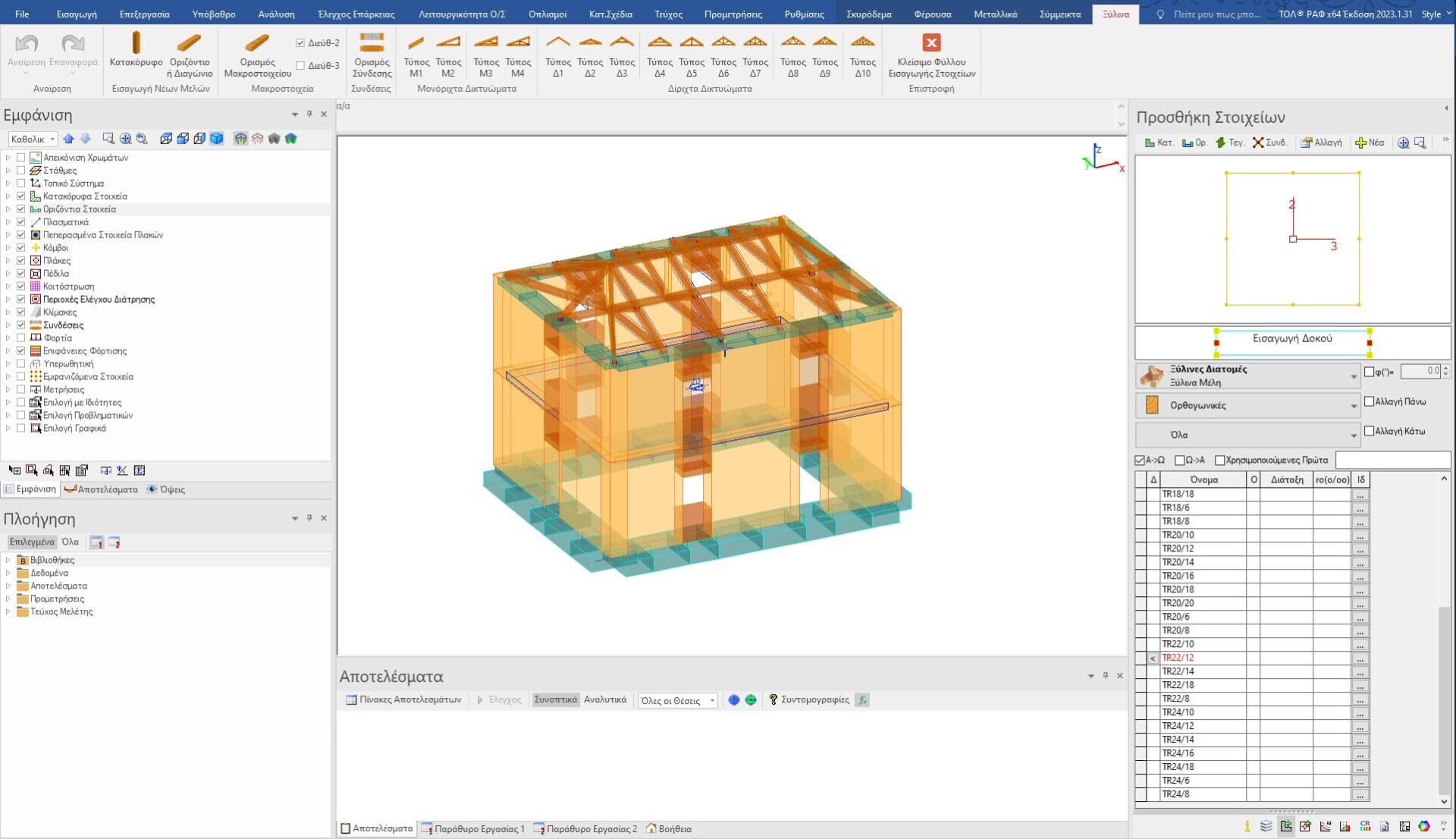

Τα εξαγόμενα σχέδια αφορούν την κάτοψη του κτηρίου, των πεσσών και των υπέρθυρων μαζί με την αναγραφή του ονόματος της διατομής και των διαστάσεών τους.
Αποτίμηση υφισταμένων κτηρίων άοπλης Φ/Τ.
Η αποτίμηση των κτηρίων από φέρουσα τοιχοποιία αφορά τη μελέτη και τον ολοκληρωμένο έλεγχο επάρκειας των επιμέρους δομικών μελών τους, σύμφωνα με τις προδιαγραφές του ΕΚ8- 3 και του ΚΑΔΕΤ.
ΕΧΕΤΕ ΕΡΩΤΗΣΕΙΣ ;
Επικοινωνήστε μαζί μας

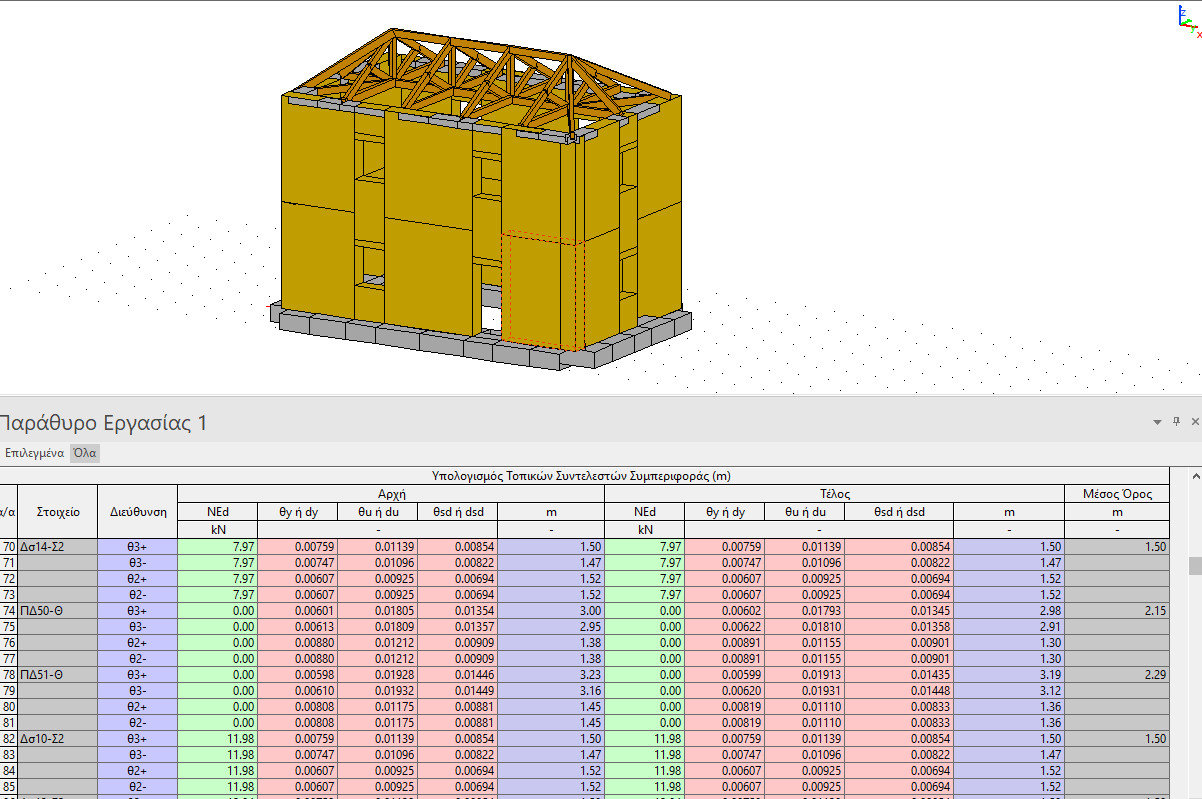

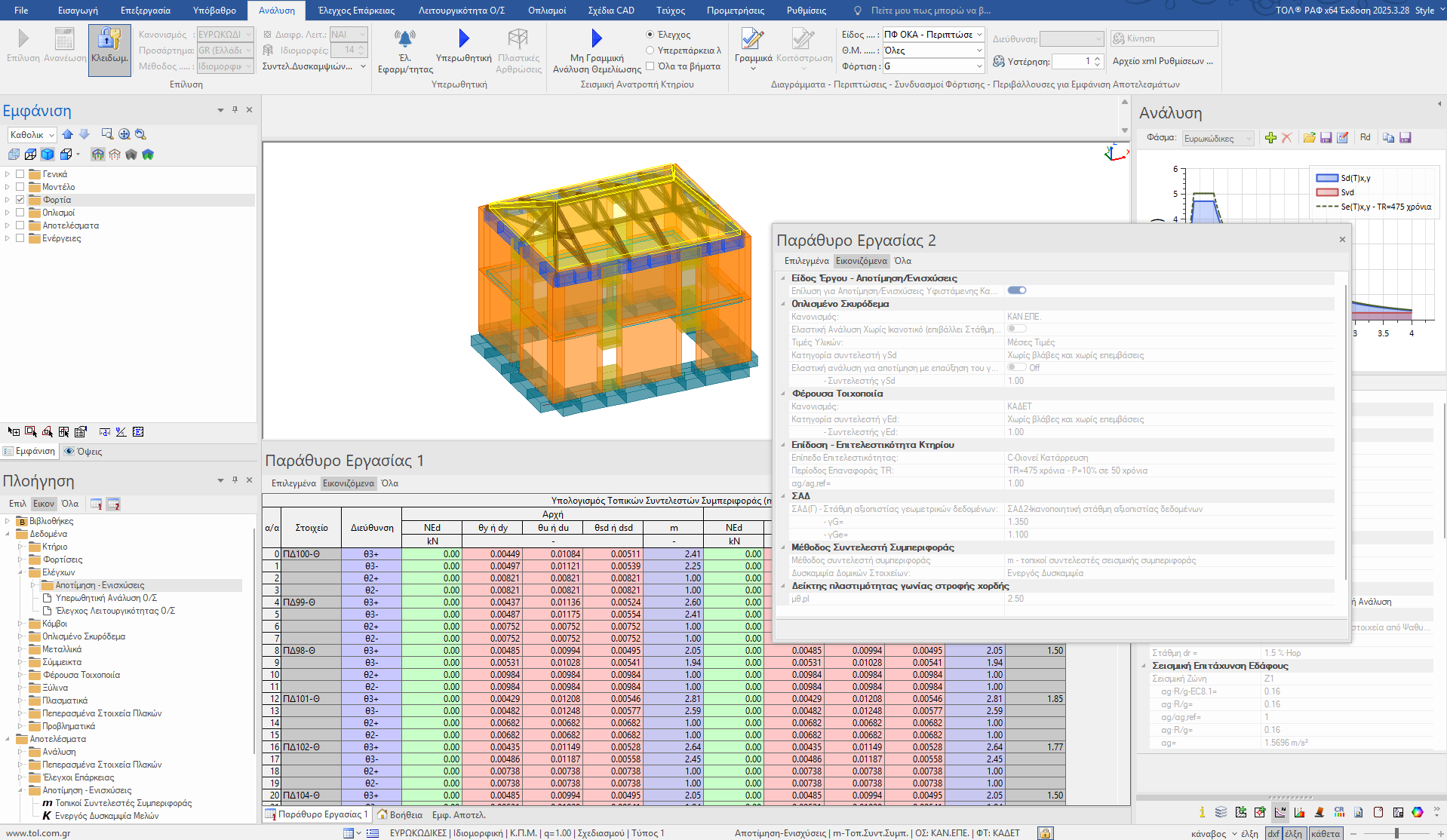

Στα πλαίσια της αποτίμησης υφισταμένων κτηρίων σύμφωνα με τις διατάξεις τόσο του ΕΚ8-3, όσο και του ΚΑΔΕΤ, η ανάλυση πραγματοποιείται με δυναμική φασματική επίλυση, εφαρμόζοντας είτε έναν ενιαίο συντελεστή συμπεριφοράς q για όλα τα δομικά μέλη, είτε με τοπικούς δείκτες συμπεριφοράς m, οι οποίοι εξαρτώνται από τη στάθμη επιτελεστικότητας του κτηρίου και την υπολογιζόμενη πλαστιμότητα του κάθε επιμέρους δομικού μέλους. Ο τοπικός δείκτης m ορίζεται ως ο λόγος της τιμής σχεδιασμού της οριακής παραμόρφωσης ανάλογα με τη στάθμη επιτελεστικότητας προς την αντίστοιχη τιμή της παραμόρφωσης διαρροής του γραμμικού μέλους.

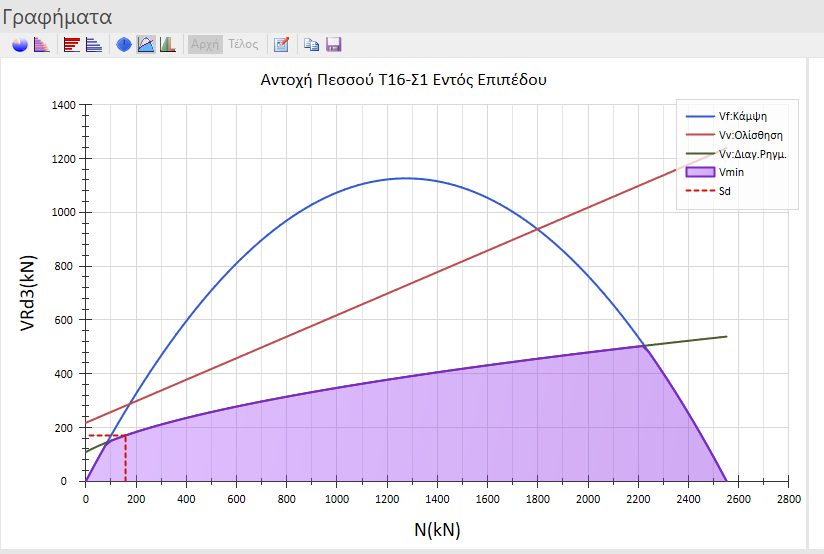

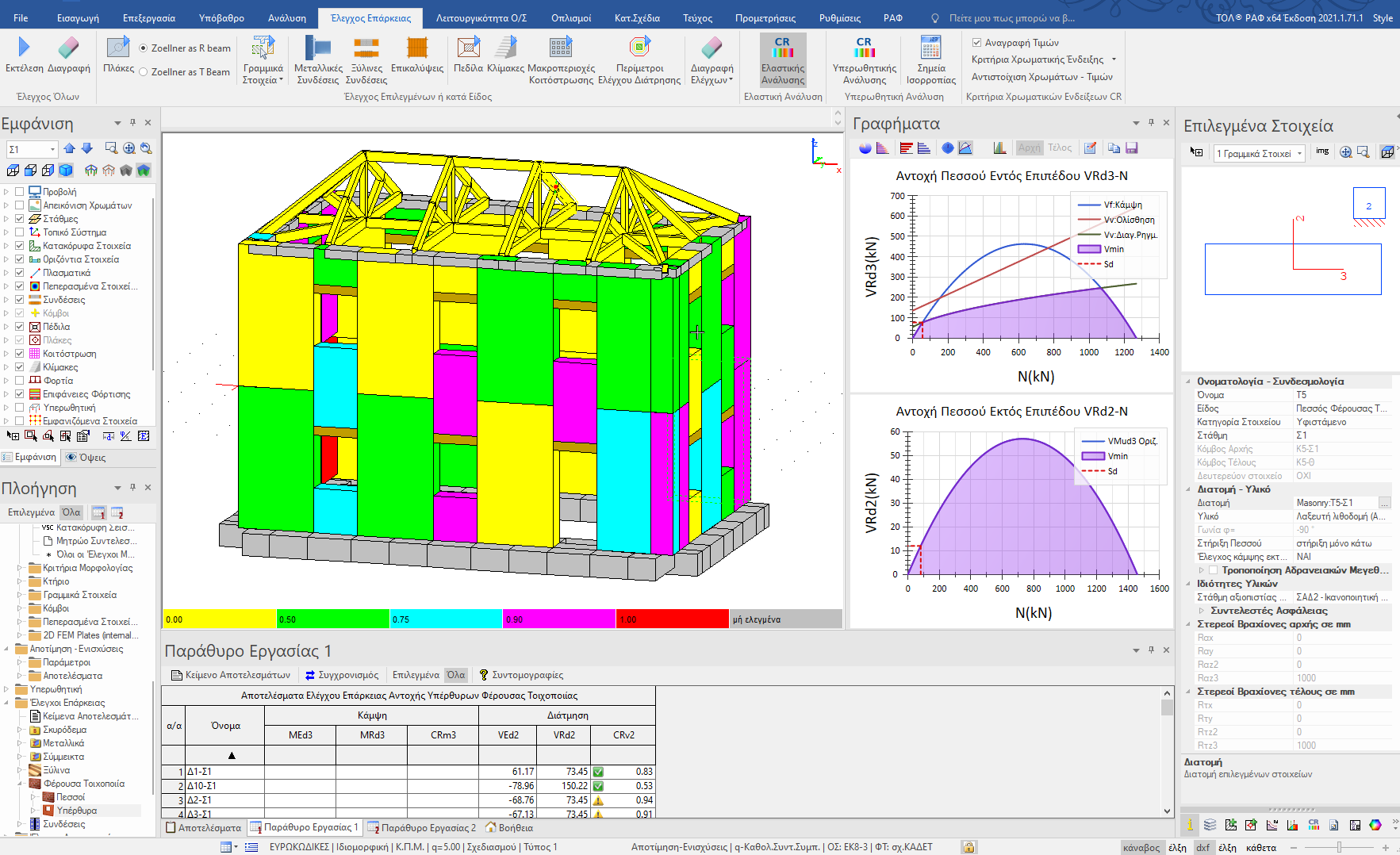

- Γραφική απεικόνιση της καμπτικής ικανότητας των πεσσών μέσω του διαγράμματος αλληλεπίδρασης της κάμψης με ορθή δύναμη για την εντός και την εκτός επιπέδου κάμψη.
- Ειδική θεμελίωση πεσσών μέσω πεδιλοδοκών με κατάλληλα χαρακτηριστικά ώστε να προσομοιώνονται σωστά οι δυσκαμψίες τους.

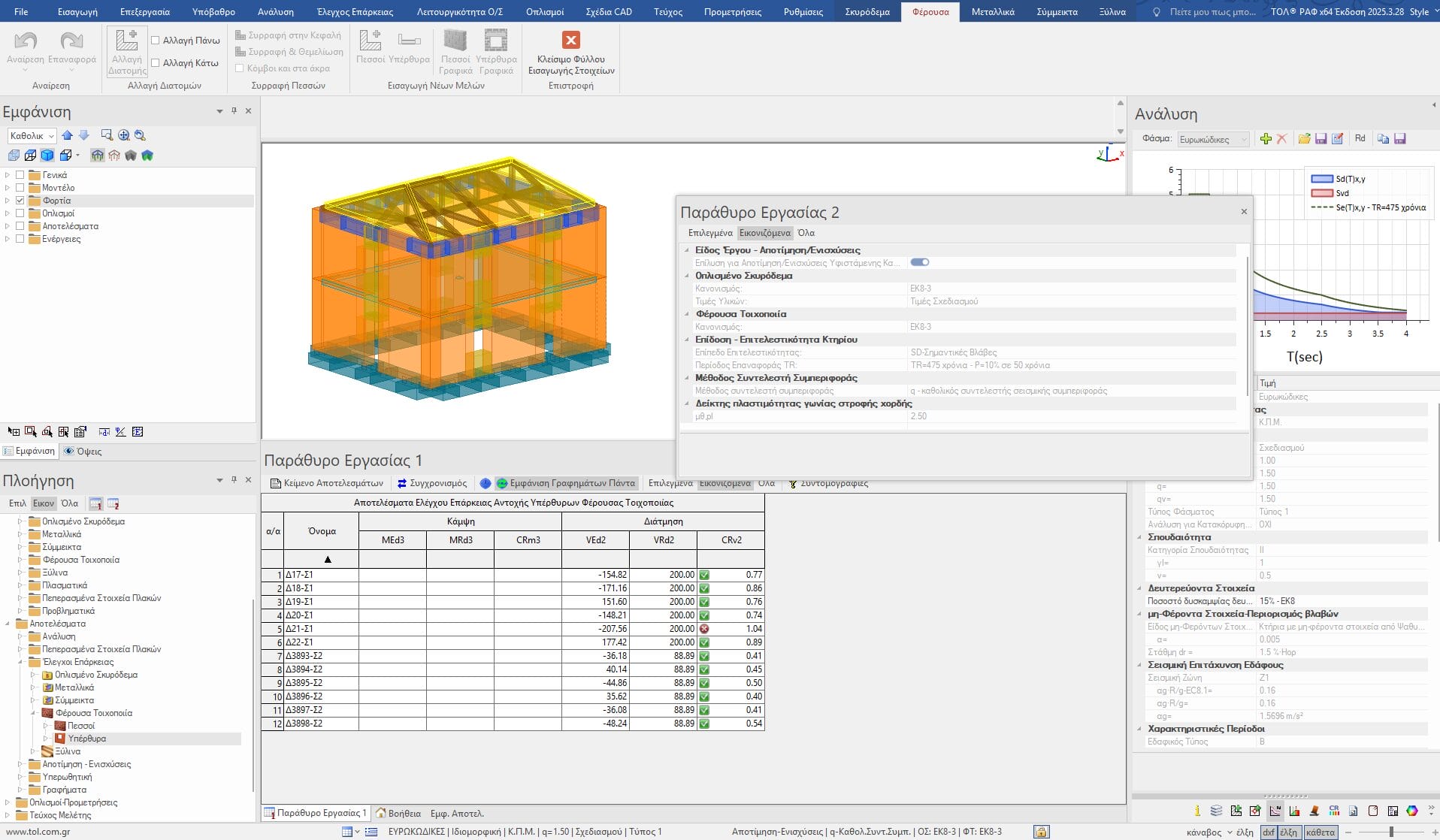

- Χρωματική απεικόνιση επάρκειας αντοχών σύμφωνα με το δυσμενέστερο λόγω εξάντλησης που προκύπτει από όλους τους ελέγχους αντοχής που πραγματοποιούνται σύμφωνα με τις διατάξεις των κανονισμού που έχει επιλεγεί.
- Συνοπτικά και αναλυτικά κείμενα αποτελεσμάτων όλων των ελέγχων που πραγματοποιεί το ΡΑΦ, έτσι ώστε να παρακολουθούνται και να επαληθεύονται από το χρήστη.
Δυνατότητες στην αποτίμηση υφιστάμενων κτηρίων ΦΤ

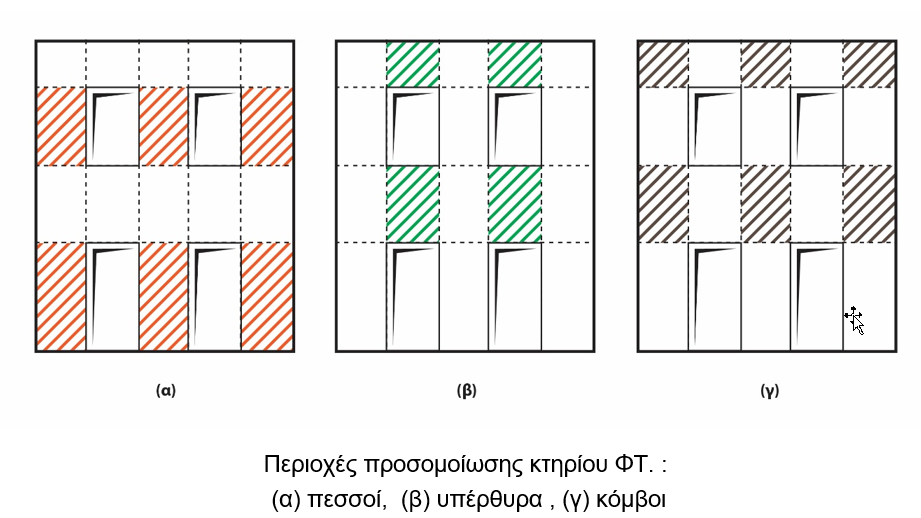

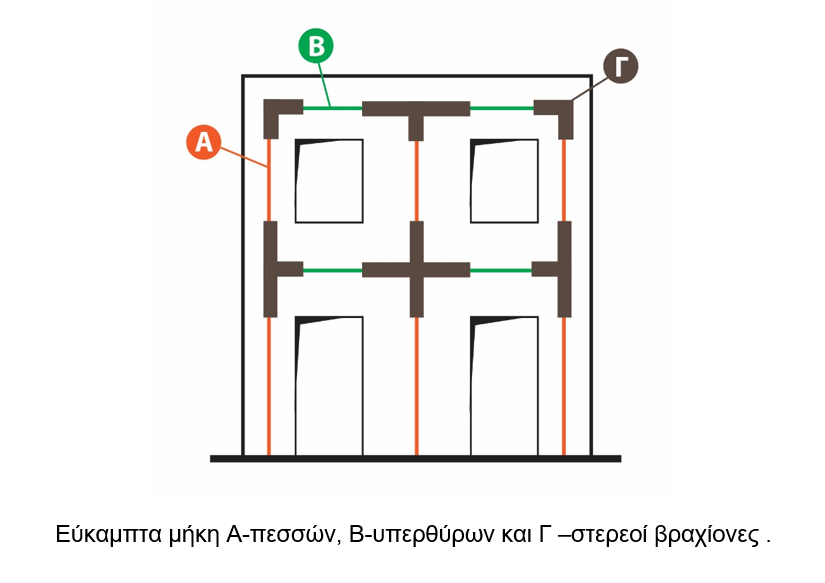

- Αυτόματος υπολογισμός των στερεών βραχιόνων, με τη δυνατότητα τοποθέτησης διαφορετικών στερεών βραχιόνων , ανά τοπικό άξονα των πεσσών που συνδέονται με υπέρθυρα ή ποδιές παραθύρων, για την ορθή προσομοίωση των δυσκαμψιών των τοίχων της φέρουσας τοιχοποιίας.
- Έλεγχος πεσσών σε ικανότητα σε ικανότητα παραλαβής τέμνουσας εντός του επιπέδου τους, λόγω καμπτικής λειτουργίας (ΕΚ8.3 § C.4.2.1(3), ΚΑΔΕΤ §7.2.1), βάσει των στατικών και όλων των σεισμικών συνδυασμών φόρτισης.
- Έλεγχος πεσσών σε ικανότητα σε ικανότητα παραλαβής τέμνουσας εντός του επιπέδου τους, λόγω διατμητικής ολίσθησης κατά μήκος των αρμών κονιάματος. (ΕΚ8.3 § C.4.3.1(3), ΚΑΔΕΤ §7.2.2).
- Έλεγχος πεσσών σε ικανότητα σε ικανότητα παραλαβής τέμνουσας εντός του επιπέδου τους, λόγω διαγώνιας ρηγμάτωσης (ΚΑΔΕΤ §7.2.2).
- Έλεγχος πεσσών σε εκτός επιπέδου κάμψη (ΕΝ1996-1-1 § 6.3.1 , ΚΑΔΕΤ §7.3)
Ευρωκώδικες

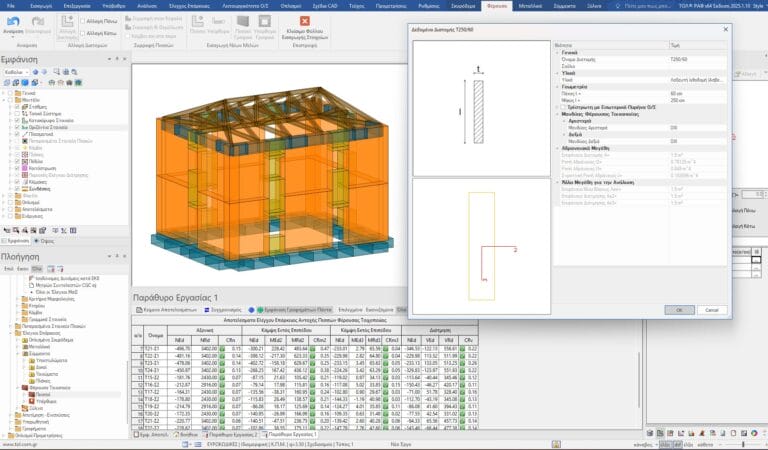

ΕΚ6 – Φέρουσα Τοιχοποιία
Το πρότυπο ΕΝ 1996 – 1 εφαρμόζεται για τον σχεδιασμό κτιρίων ή τμήματα αυτών, από άοπλη, οπλισμένη, προεντεταμένη και διαζωματική τοιχοποιία.
Κτήρια Φέρουσας Τοιχοποιίας (Φ/Τ)
Νέα Κτήρια Φ.Τ

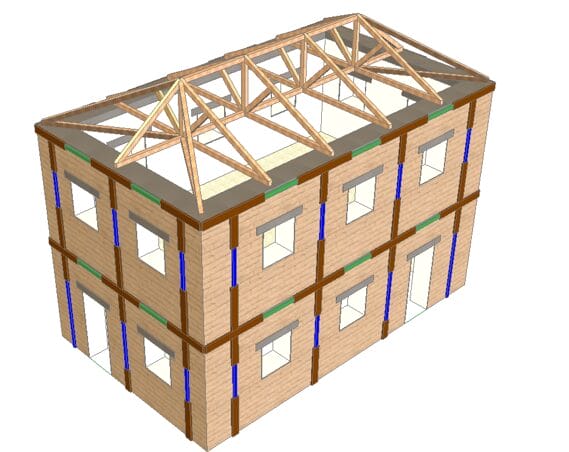

Ο σχεδιασμός των νέων κτηρίων από φέρουσα τοιχοποιία αφορά τη μελέτη και τον ολοκληρωμένο έλεγχο επάρκειας των επιμέρους δομικών μελών τους, σύμφωνα με τις προδιαγραφές του ΕΚ6 και του αντισεισμικού
Αποτίμηση υφισταμένων κτηρίων Ο/Σ
Ελαστική Δυναμική Ανάλυση με καθολικό συντελεστή συμπεριφοράς q
Η ελαστική δυναμική φασματική ανάλυση πραγματοποιείται στο ΡΑΦ για την αποτίμηση υφισταμένων κτηρίων σύμφωνα με τις προδιαγραφές του ΚΑΝ.ΕΠΕ. χωρίς κανένα περιορισμό στην εφαρμογή της.
