Κτήρια οπλισμένου σκυροδέματος (Ο/Σ)

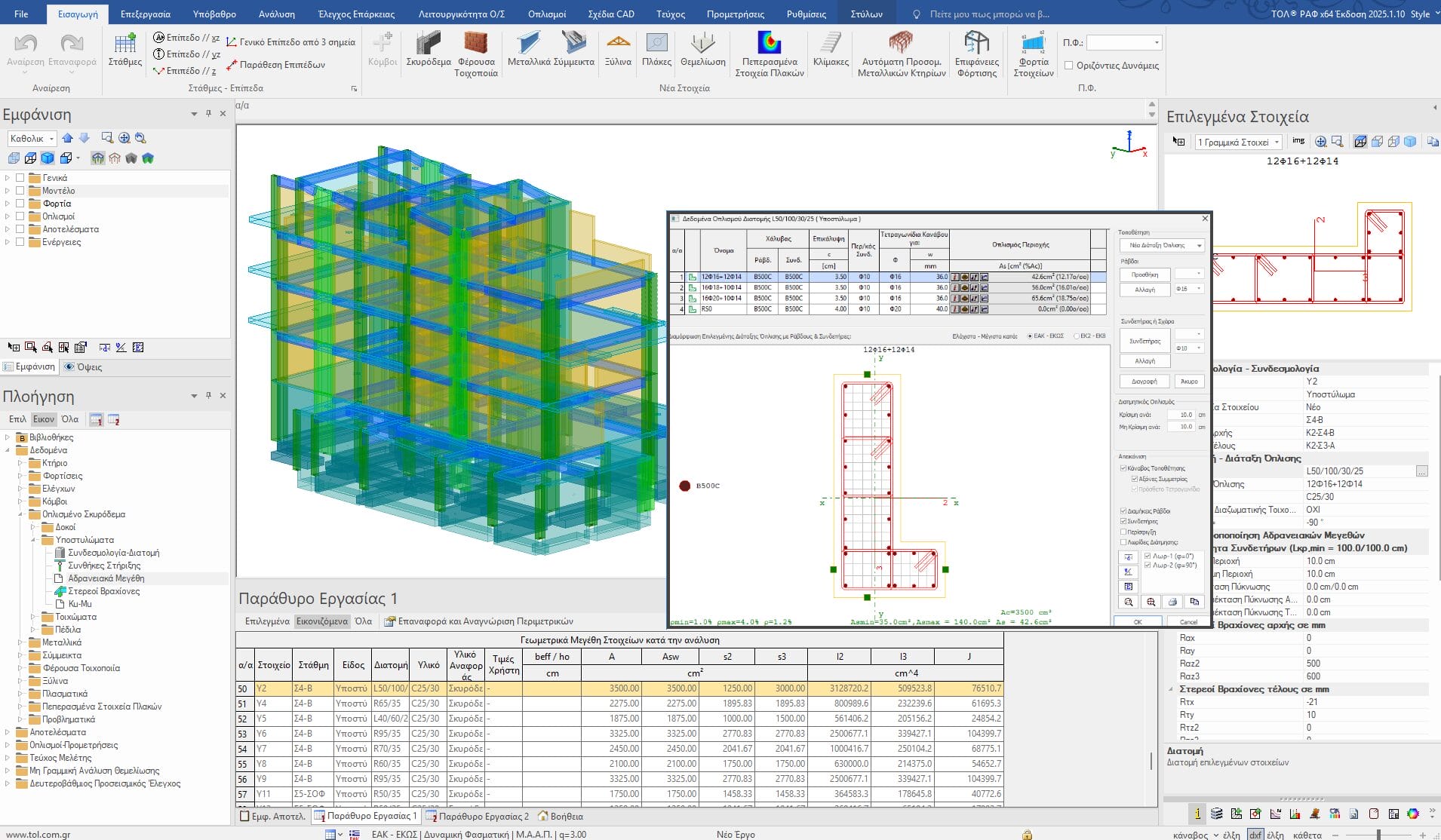

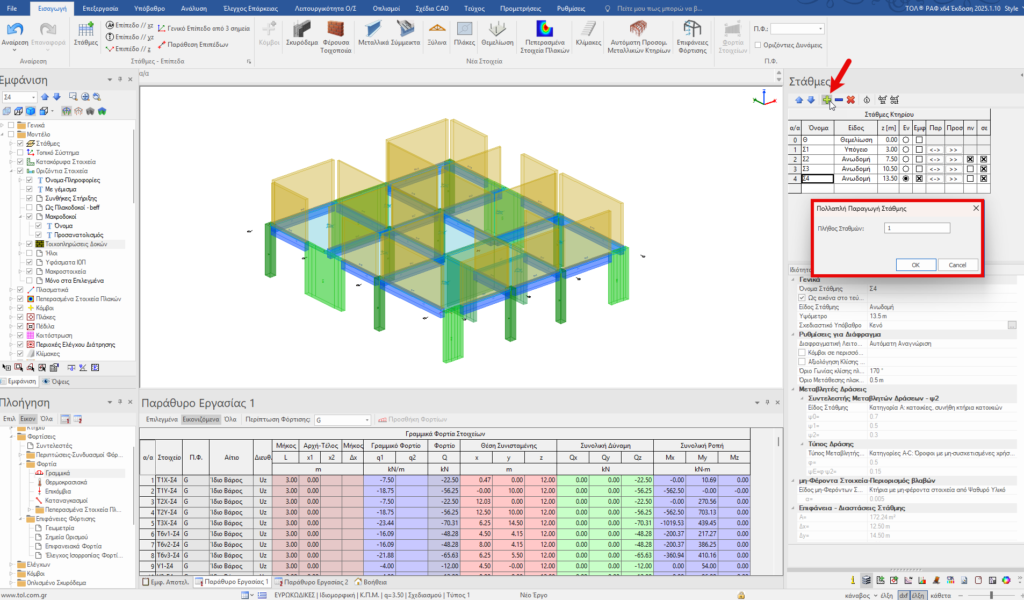

Τα δεδομένα των κτηρίων εισάγονται και οργανώνονται ανά στάθμη. Από μία στάθμη που έχει εισαχθεί μπορούν να παραχθούν μια ή περισσότερες στάθμες καθ’ ύψος. Μετά την εισαγωγή των σταθμών, μπορεί οποιοδήποτε δεδομένο τους να τροποποιηθεί είτε σε επίπεδο κάτοψης είτε στον χώρο.
Η εισαγωγή δεδομένων στην επιφάνεια εργασίας του ΡΑΦ μπορεί να γίνει με βοηθητικό υπόβαθρο την κάτοψη του ορόφου από αρχείο μορφής *.dwg ή *.dxf. Στο ΡΑΦ, οποιαδήποτε εισαγωγή κτηρίου σε οριζόντια κάτοψη μετατρέπεται αυτόματα και άμεσα σε τρισδιάστατο χωρικό φορέα.

➔Παρακολουθήστε το σχετικό video

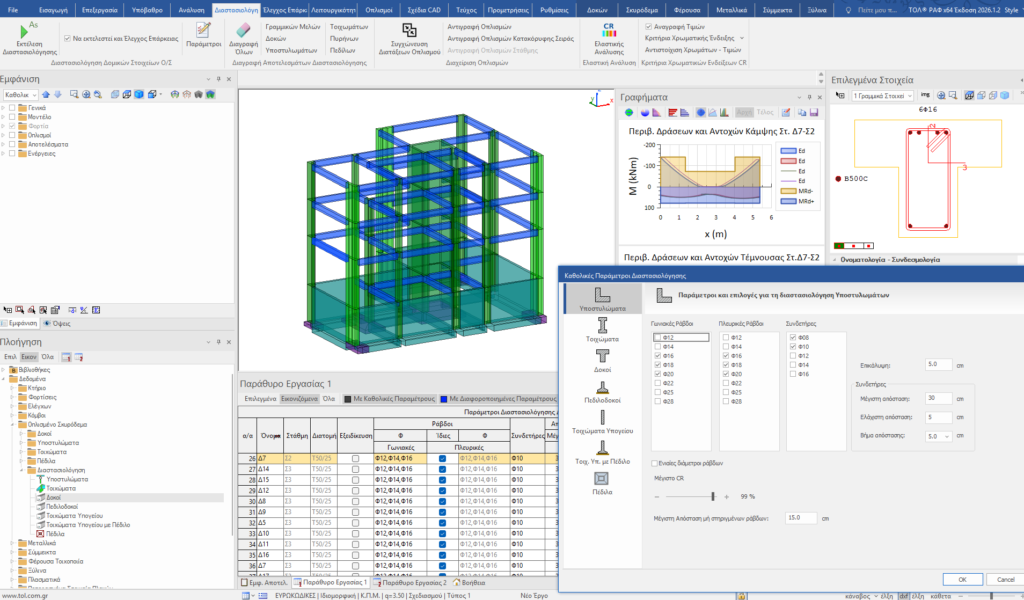

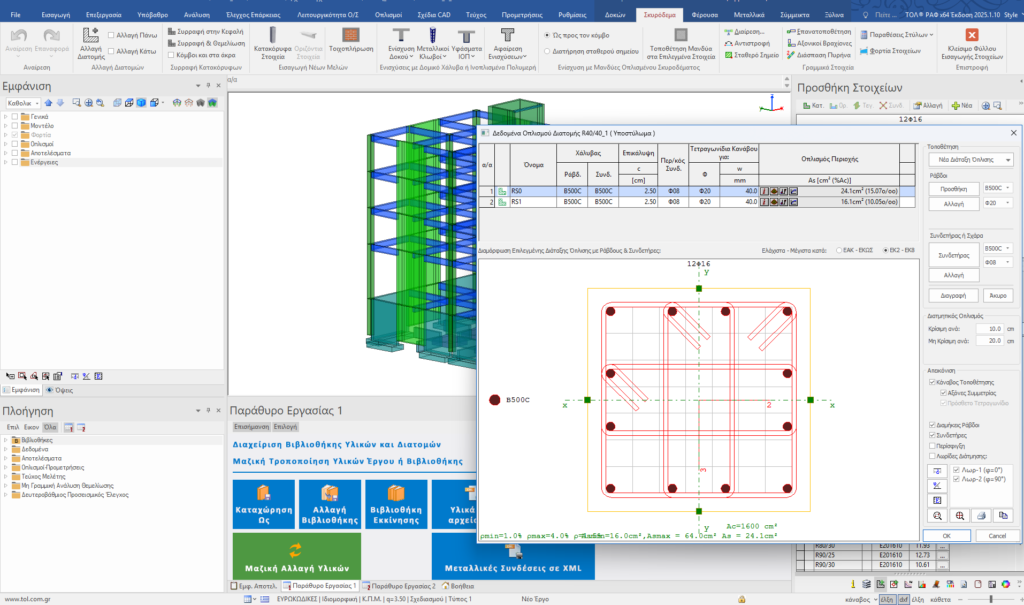

Οι διατομές των δομικών στοιχείων Ο/Σ επιλέγονται από την έτοιμη βιβλιοθήκη διατομών του ΡΑΦ. Εκεί υπάρχουν όλες οι συνήθεις σε διαστάσεις διατομές για κάθε είδος δομικό στοιχείο. Εναλλακτικά ο μηχανικός μπορεί να δημιουργήσει οποιαδήποτε νέα διατομή επιθυμεί από τις κατηγορίες για δοκούς, υποστυλώματα ή τοιχώματα. Με βάση την ανάλυση που έχει προηγηθεί, η υπομονάδα «Οπλισμένο Σκυρόδεμα», ελέγχει την επάρκεια των δομικών στοιχείων του κτηρίου, σύμφωνα με τις διατάξεις των κανονισμών (Ευρωκώδικες και ΕΑΚ/ΕΚΩΣ) και υπολογίζει τους συντελεστές εξάντλησης (CR) για όλους τους απαιτούμενους ελέγχους ανά είδος στοιχείου.

➔Παρακολουθήστε το σχετικό video

Στο ΡΑΦ η ανάλυση αποτελεί διακριτό κεφάλαιο και είναι ανεξάρτητη από τους ελέγχους επάρκειας, με άμεσο όφελος τις ταχύτατες επιλύσεις. Επίσης, η ακριβής προσομοίωση του φορέα σε συνδυασμό με την τεχνολογικά προηγμένη υπολογιστική μηχανή του ΡΑΦ εξασφαλίζουν την αμεσότητα και την ορθότητα των αποτελεσμάτων των επιλύσεων.

Οι πιο σημαντικές και ακριβείς μέθοδοι προσομοίωσης και ανάλυσης του ΡΑΦ περιλαμβάνουν:

• Τη διαφραγματική λειτουργία των πλακών
• Την προσομοίωση των κόμβων δοκών – υποστυλωμάτων
• Τις ημιάκαμπτες στηρίξεις των δοκών
• Την προσομοίωση των μεμονωμένων πεδίλων
• Την προσομοίωση των πεδιλοδοκών
• Την προσομοίωση των τοιχωμάτων υπογείου με πέδιλο

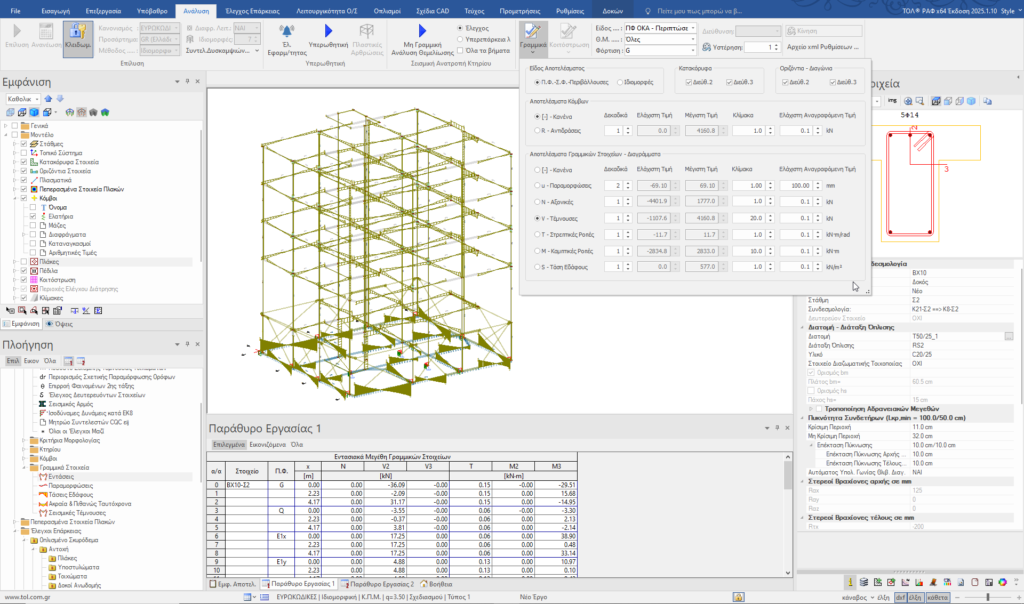

Στο ΡΑΦ δίνεται ιδιαίτερη βαρύτητα στην εποπτεία των αποτελεσμάτων της ανάλυσης καθώς και στην διαφάνειά τους. Με την ανάλυση ενός φορέα, υπολογίζονται και παρουσιάζονται γραφικά, αλλά και σε μορφή πινάκων, τα εντατικά και παραμορφωσιακά μεγέθη όλων των επιμέρους στοιχείων του φορέα.

Οι προηγμένες δυνατότητες του ΡΑΦ στην παρουσίαση των αποτελεσμάτων της ανάλυσης περιλαμβάνουν τα παρακάτω:

• Γενικοί Έλεγχοι
• Διαγράμματα Ανάλυσης
• Κριτήρια Μορφολογίας
• Αυτοέλεγχοι Ισορροπίας

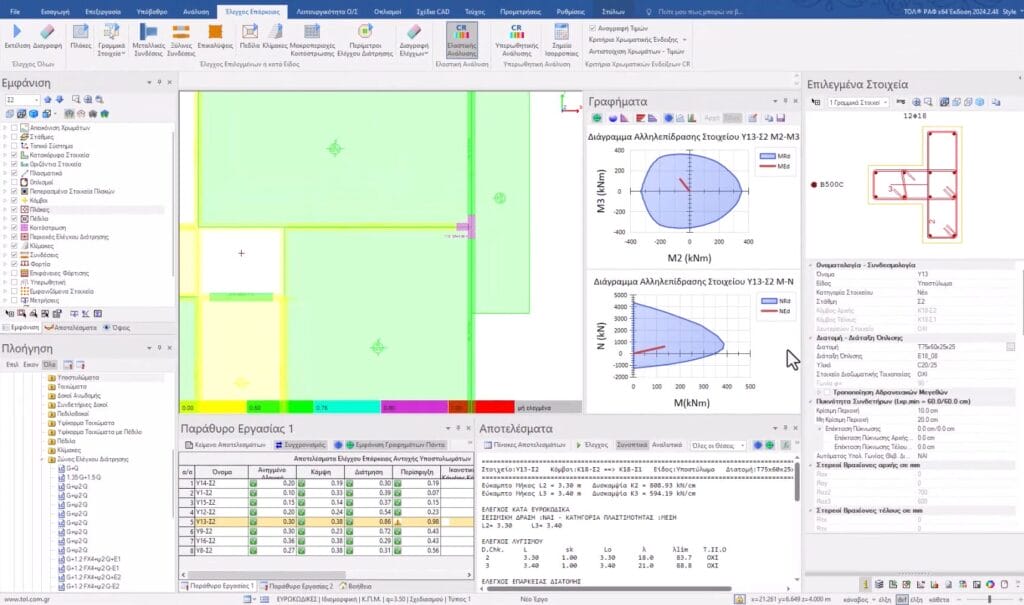

Με βάση την ανάλυση που έχει προηγηθεί και τον οπλισμό κάθε στοιχείου, η υπομονάδα «Οπλισμένο Σκυρόδεμα» υπολογίζει τους συντελεστές εξάντλησης (CR) για όλους τους απαιτούμενους ελέγχους που προβλέπουν οι κανονισμοί και για κάθε είδους στοιχείο. Τα αποτελέσματα των ελέγχων μπορούν να εμφανισθούν με διαφορετικούς τρόπους θέασης, οι οποίοι περιλαμβάνουν χρωματική διαβάθμιση ανάλογα με το βαθμό εξάντλησης του κάθε μέλους, συγκεντρωτικούς πίνακες, συνοπτικά και αναλυτικά κείμενα αποτελεσμάτων και γραφήματα (π.χ. διαγράμματα αλληλεπίδρασης κατακόρυφων στοιχείων).

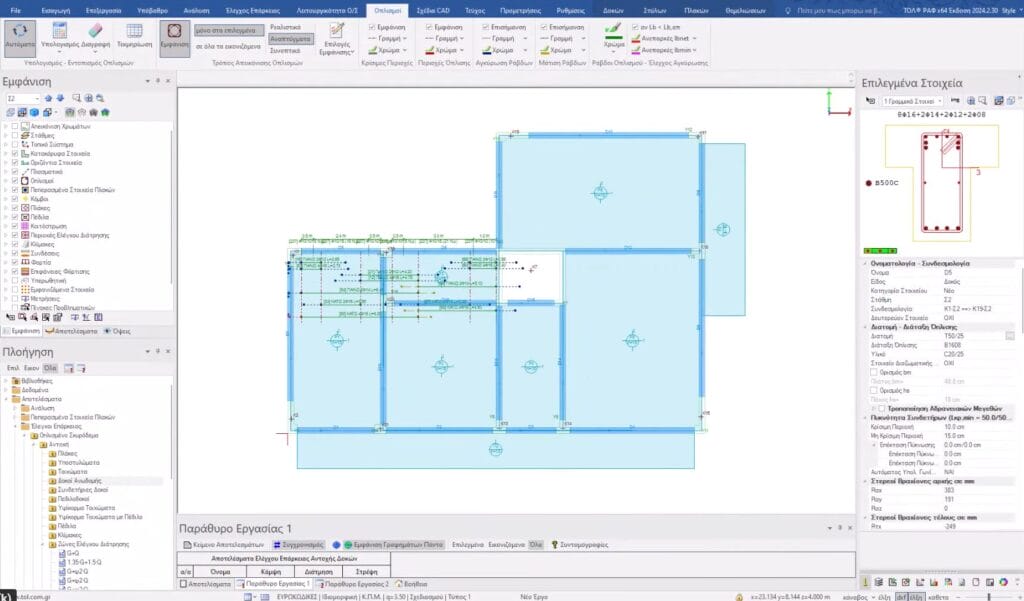

Οι προμετρήσεις στο ΡΑΦ αποτελούν ένα χρήσιμο και ακριβές εργαλείο για την προκοστολόγηση του φέροντος οργανισμού ενός κτηρίου. Λόγω της καινοτομίας των έτοιμων οπλισμένων διατομών του ΡΑΦ, με διατάξεις οπλισμού που έχει ορίσει ο μηχανικός, και με δεδομένα τα γεωμετρικά χαρακτηριστικά των διατομών, οι ποσότητες και το κόστος των υλικών υπολογίζονται με ακρίβεια και αξιοπιστία.

➔Παρακολουθήστε το σχετικό video

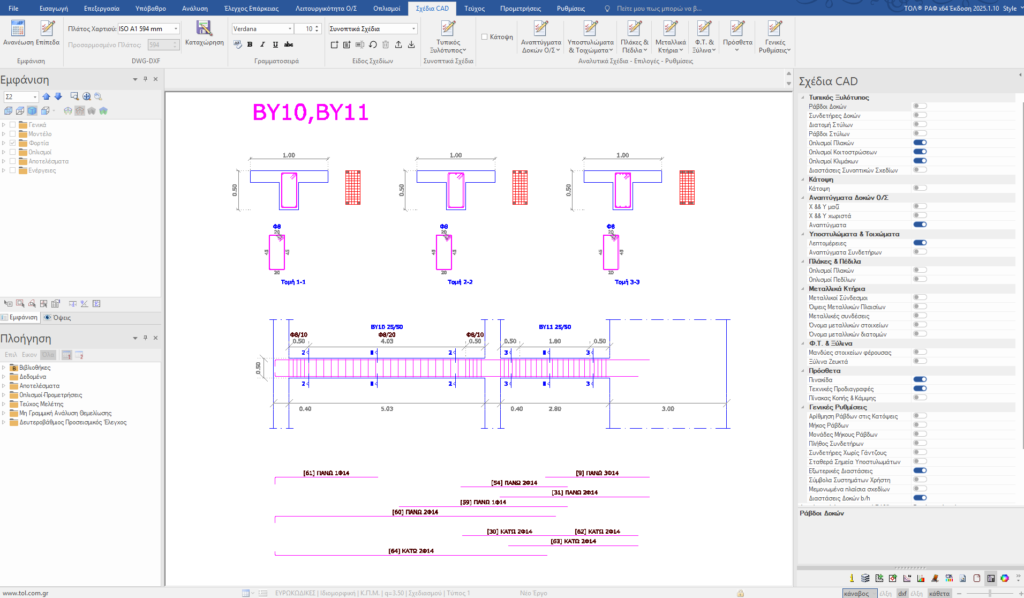

Τα σχέδια οπλισμών του ΡΑΦ υλοποιούν με τρόπο πρακτικό και πλήρως κατασκευάσιμο, τα αποτελέσματα της στατικής μελέτης ενός κτηρίου στο ΡΑΦ. Τα κατασκευαστικά σχέδια που παράγονται από το πρόγραμμα, εμφανίζονται στην επιφάνεια εργασίας, είτε σε επίπεδο στάθμης, είτε σε επίπεδο συνολικού κτηρίου, για καλύτερη εποπτεία από τον χρήστη. Δίνεται η δυνατότητα εκτύπωσης των σχεδίων από την εφαρμογή αλλά και εξαγωγής τους σε τύπο αρχείου DWG ή DXF, έτσι ώστε να είναι δυνατή η περαιτέρω επεξεργασία τους πριν την εκτύπωση. Τα είδη των κατασκευαστικών σχεδίων που εξάγονται στην επιφάνεια εργασίας του προγράμματος επιλέγονται από το μηχανικό, ανάμεσα σε μία πληθώρα σχεδίων.
