Οι στατικές προσομοιώσεις του ΡΑΦ

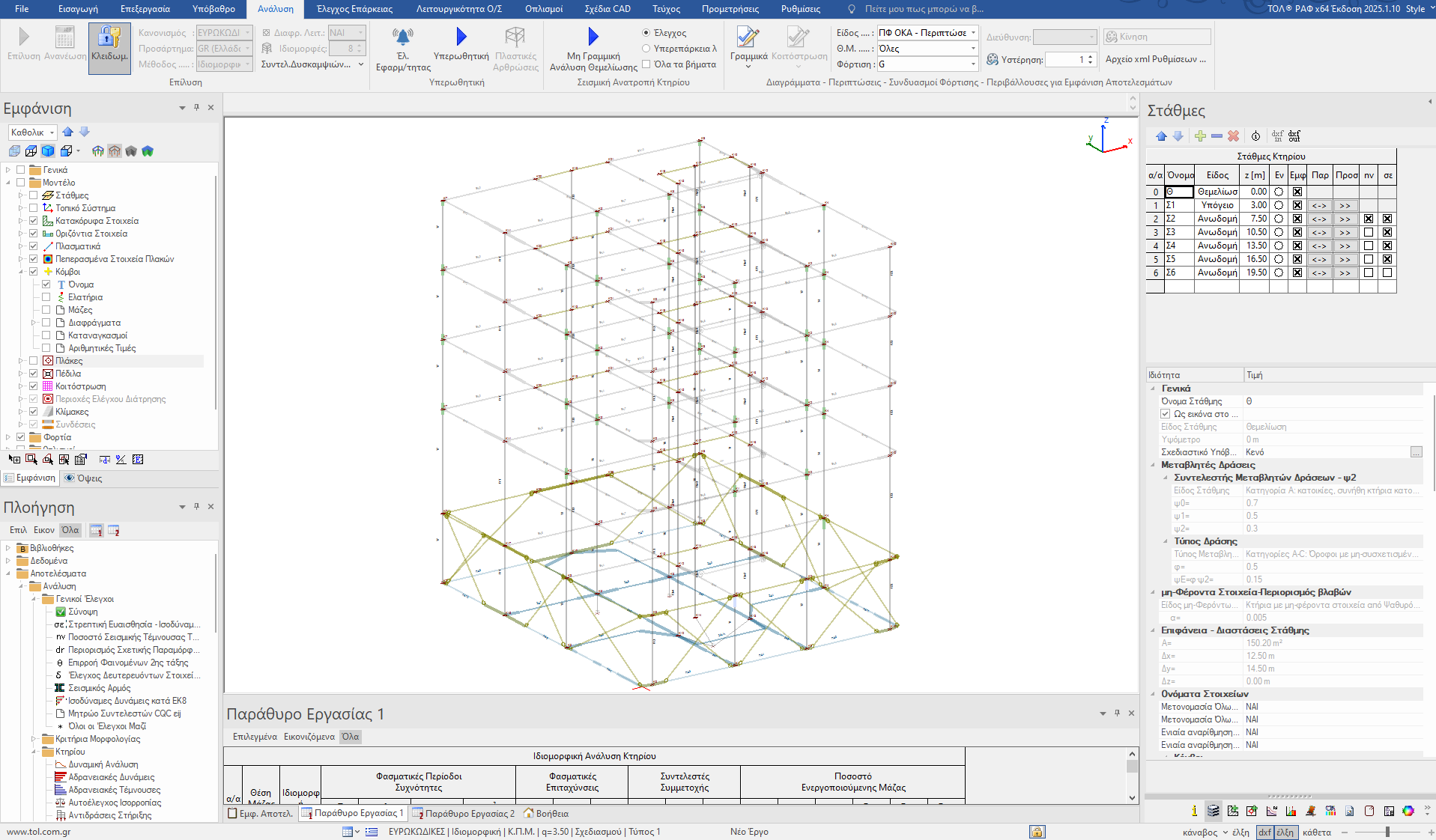

Το ΡΑΦ δημιουργεί αυτόματα τα διαφράγματα μίας στάθμης, όπως τα αναγνωρίζει βάσει της διάταξης των πλακών στην κάτοψη και παράλληλα συγκεντρώνει στους κόμβους, οι οποίοι δεν συμμετέχουν σε κάποιο διάφραγμα τις μάζες των συνδεόμενων σε αυτούς στοιχείων. Επίσης, υποστηρίζει την λειτουργία πολλαπλών διαφραγμάτων σε μια στάθμη, αλλά και την δυνατότητα συγκέντρωσης των μαζών των στοιχείων της στάθμης στους κόμβους.

Επιπλέον, με τις επιλογές στις ιδιότητες κάθε στάθμης, ο μηχανικός μπορεί να ρυθμίσει πλήρως τη διαφραγματική λειτουργία των πλακών της στάθμης με εφαρμογή και σε περιπτώσεις ανισοσταθμίας ή κεκλιμένης στέγης.

➔Παρακολουθήστε το σχετικό video για τη διαχείριση των διαφραγμάτων

➔Παρακολουθήστε το σχετικό video για τις νέες δυνατότητες στη διαφραγματική λειτουργία των πλακών

Το ραβδόμορφο στοιχείο του ΡΑΦ διαθέτει στερεούς βραχίονες τριών διαστάσεων στα άκρα του, που προσομοιώνουν τις απαραμόρφωτες περιοχές εντός των κόμβων ένωσης των γραμμικών στοιχείων.

Μία άλλη πολύ χρήσιμη λειτουργία που προσφέρει το ΡΑΦ είναι η τοποθέτηση «διπλών» αξονικών στερεών βραχιόνων στα κατακόρυφα στοιχεία. Με αυτή τη δυνατότητα, το στοιχείο λαμβάνει υπόψη διαφορετικά μήκη αξονικών στερεών βραχιόνων στα δύο τοπικά επίπεδα της διατομής του. Η συνηθέστερη περίπτωση εφαρμογής των διπλών αξονικών στερεών βραχιόνων είναι σε κατακόρυφα στοιχεία, όπου τα οριζόντια στοιχεία που συντρέχουν σε αυτά δεν έχουν το ίδιο ύψος διατομής.

Το ΡΑΦ διαθέτει την δυνατότητα προσομοίωσης ημιάκαμπτων στηρίξεων στα άκρα του. Αυτό προσφέρει στις δοκούς, την δυνατότητα ανακατανομής των ροπών στήριξης, προς την ευμενέστερη περιοχή του ανοίγματος των δοκών, σύμφωνα με τον ΕΚ-8.1. Η δυνατότητα αυτή, είναι ιδιαίτερα σημαντική στις αντισεισμικές μελέτες με ικανοτικό σχεδιασμό, καθότι με αυτό τον τρόπο, μπορούν να αποφεύγονται προβλήματα που σχετίζονται με τις ικανοτικές τέμνουσες των δοκών και τους ικανοτικούς ελέγχους των κόμβων.

Οι ημιάκαμπτες συνδέσεις εισάγονται με απλό τρόπο, είτε σαν τιμή ελατηρίου, είτε σαν ποσοστό πάκτωσης του γραμμικού στοιχείου, με αυτόματη μετατροπή σε τιμή ελατηρίου.

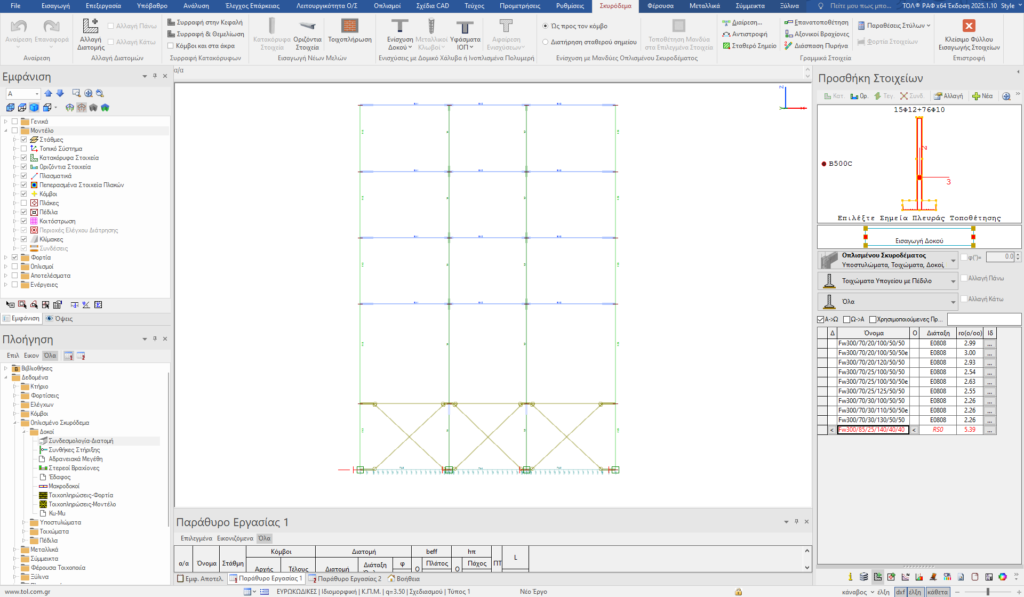

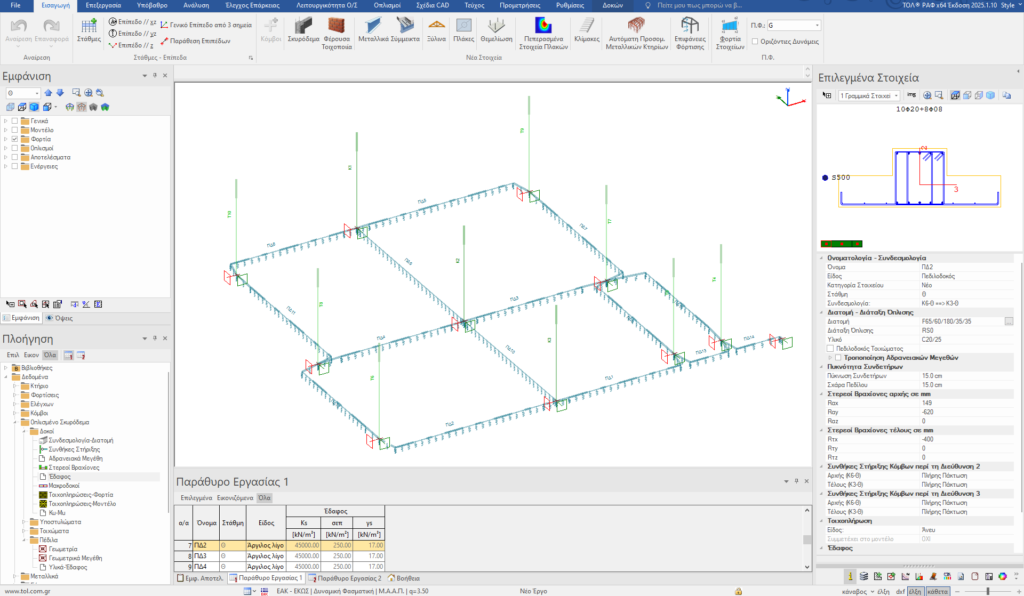

Τα πέδιλα θεμελίωσης μπορεί να είναι είτε μεμονωμένα είτε κοινά και να φέρουν περισσότερα από ένα υποστυλώματα. Τα μεμονωμένα πέδιλα προσομοιώνονται μέσω τριών ελατηρίων, ενός μεταφορικού κατά την διεύθυνση του κατακόρυφου άξονα και δύο στροφικών, τοποθετημένα στο κέντρο έδρασης του πεδίλου. Η προσομοίωση του σώματος του πεδίλου γίνεται με τη βοήθεια απολύτως στερεών βραχιόνων, οι οποίοι συνδέουν το κέντρο βάρους της επιφάνειας έδρασης με τους κόμβους όλων των ραβδωτών στοιχείων που συνδέονται με το πέδιλο (π.χ. συνδετήριες δοκούς).

Η κοιτόστρωση αποτελεί μία ειδική μέθοδο θεμελίωσης με πλάκες εδραζόμενες επί εδάφους και υπολογίζεται και σχεδιάζεται ταυτόχρονα με το υπόλοιπο κτήριο. Για τη σωστή και ακριβή προσομοίωση των χαρακτηριστικών της πλάκας κοιτόστρωσης αλλά και για την αξιόπιστη παραγωγή αποτελεσμάτων της ανάλυσης και του ελέγχου επάρκειας έχει αναπτυχθεί μια πρωτοποριακή τεχνική προσομοίωσης που στηρίζεται στη δημιουργία ενός πλέγματος γραμμικών πεπερασμένων στοιχείων. Βασικό γνώρισμα της κοιτόστρωσης είναι ότι προσομοιώνεται, υπολογίζεται, ελέγχεται και σχεδιάζεται ταυτόχρονα με το υπόλοιπο κτήριο, εξασφαλίζοντας τη σωστή προσομοίωση της ελαστικά εδραζόμενης πλάκας καθώς και την ιδιαίτερα σημαντική αλληλεπίδραση μεταξύ ανωδομής και πλάκας θεμελίωσης του κτηρίου.
