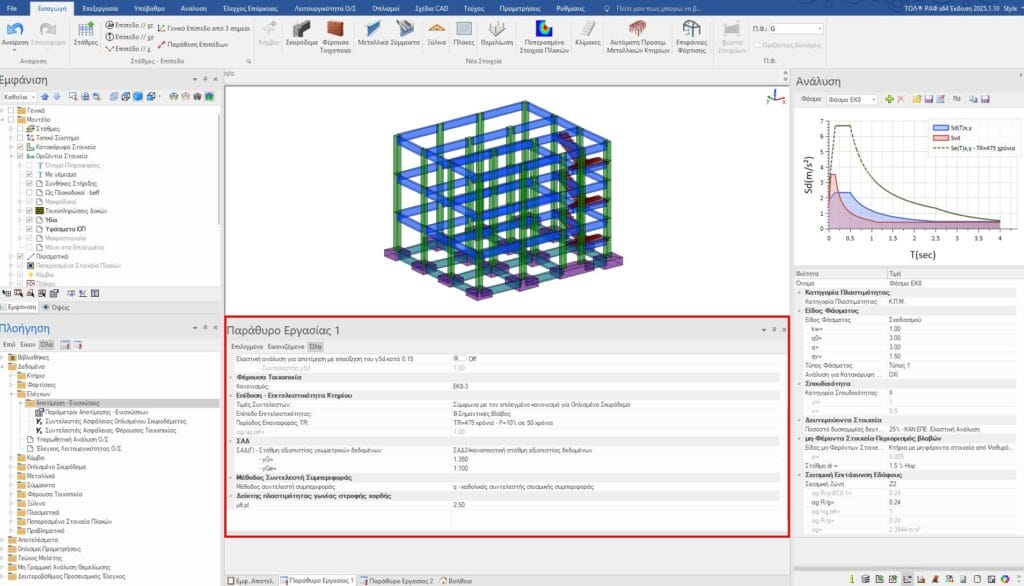

Η ελαστική δυναμική φασματική ανάλυση πραγματοποιείται στο ΡΑΦ για την αποτίμηση υφισταμένων κτηρίων σύμφωνα με τις προδιαγραφές του ΚΑΝ.ΕΠΕ. χωρίς κανένα περιορισμό στην εφαρμογή της. Κατά την ελαστική ανάλυση, εισάγεται με εύκολο τρόπο στο περιβάλλον του προγράμματος, η γεωμετρία, οι ποιότητες των υλικών κι ο οπλισμός των διατομών των δομικών μελών του φορέα. H ελαστική δυναμική φασματική ανάλυση πραγματοποιείται με δύο τρόπους: είτε με τη μέθοδο του καθολικού συντελεστή συμπεριφοράς q για το σύνολο του κτηρίου, είτε με τη μέθοδο των τοπικών δεικτών m για τα επιμέρους δομικά στοιχεία. Ο καθολικός συντελεστής συμπεριφοράς q ορίζεται από τον μηχανικό ανάλογα με την κατηγορία πλαστιμότητας του κτηρίου και τη χρονολογία κατασκευής του (ΚΑΝ.ΕΠΕ. Πίνακας 4.4).
Αποτίμηση υφισταμένων κτηρίων Ο/Σ

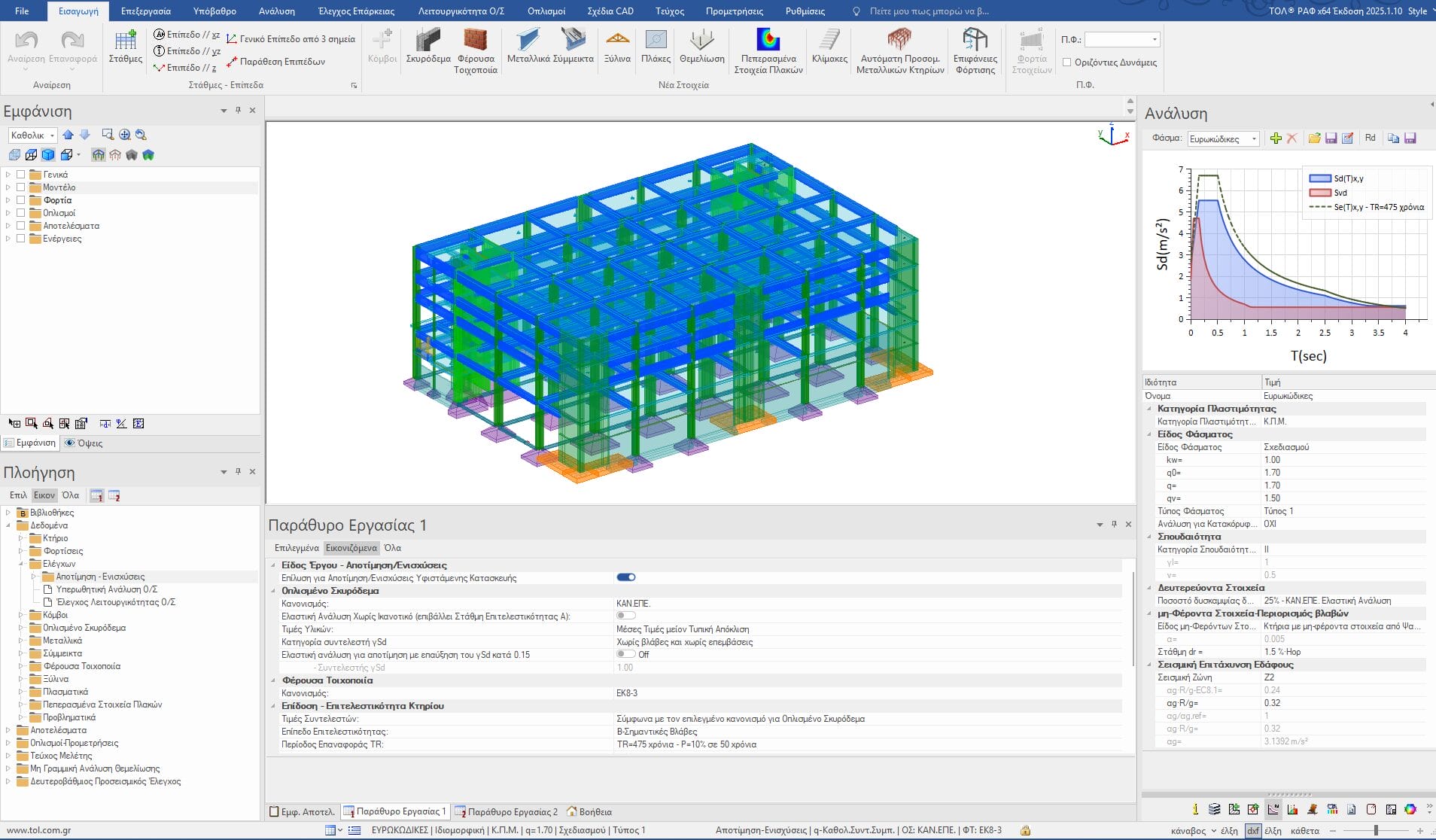

Στο ΡΑΦ προσφέρεται η δυνατότητα της αποτίμησης υφισταμένων κτηρίων με πλήρη έλεγχο επάρκειας των δομικών μελών τους σύμφωνα με τις διατάξεις του ΚΑΝ.ΕΠΕ. και με τις απαιτήσεις του Νόμου 4495/2017 για τα αυθαίρετα.
Η αποτίμηση ενός υφιστάμενου κτηρίου Ο/Σ μπορεί να πραγματοποιηθεί στο ΡΑΦ, είτε εφαρμόζοντας τις διατάξεις του ΚΑΝ.ΕΠΕ., είτε ακολουθώντας τις απαιτήσεις των παλαιότερων αντισεισμικών κανονισμών, ανάλογα με τη χρονολογία κατασκευής του κτηρίου.
Οι μέθοδοι ανάλυσης των υφιστάμενων κτηρίων Ο/Σ στο ΡΑΦ είναι οι εξής :
- Ελαστική Δυναμική Ανάλυση με καθολικό συντελεστή συμπεριφοράς q
- Ελαστική Δυναμική Ανάλυση με τοπικούς δείκτες μελών m
- Μη Γραμμική Στατική Υπερωθητική Ανάλυση (Pushover)
- Σεισμική Aνατροπή Kτηρίου – Μη Γραμμική Ανάλυση Θεμελίωσης
ΕΧΕΤΕ ΕΡΩΤΗΣΕΙΣ ;
Επικοινωνήστε μαζί μας

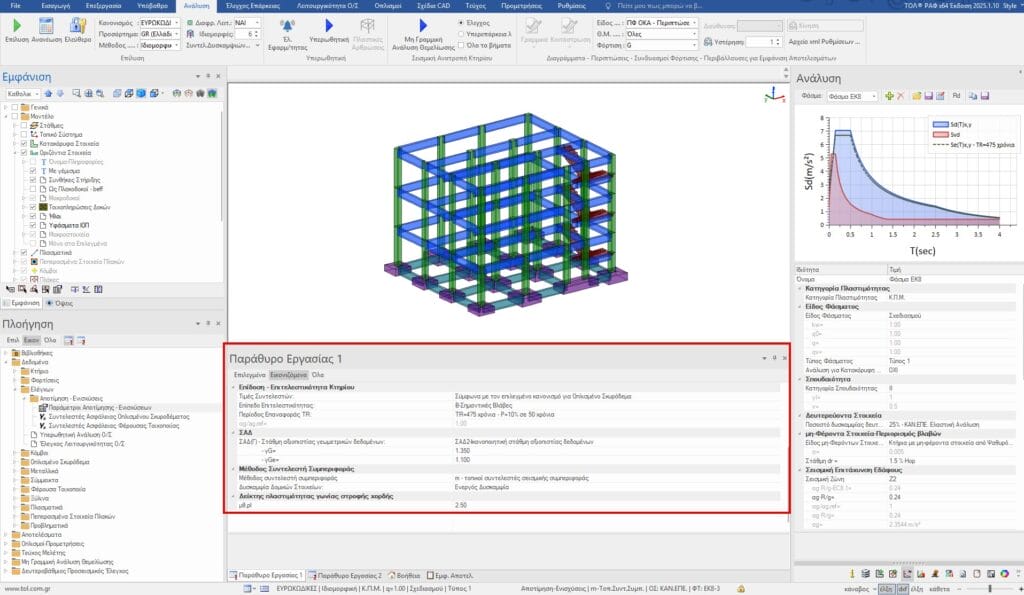

Κατά την αποτίμηση και τον ανασχεδιασμό, υπάρχει η δυνατότητα χρήσης τοπικών συντελεστών m οι οποίοι εκφράζουν τη διαθέσιμη τοπική πλαστιμότητα στις περιοχές ελέγχου των γραμμικών στοιχείων. Ο τοπικός δείκτης m ορίζεται ως ο λόγος της τιμής σχεδιασμού της οριακής παραμόρφωσης (γωνία στροφής χορδής) ανάλογα με τη στάθμη επιτελεστικότητας που έχει επιλεγεί, προς την αντίστοιχη τιμή της παραμόρφωσης διαρροής του γραμμικού μέλους (ΚΑΝ.ΕΠΕ. § 4.7).

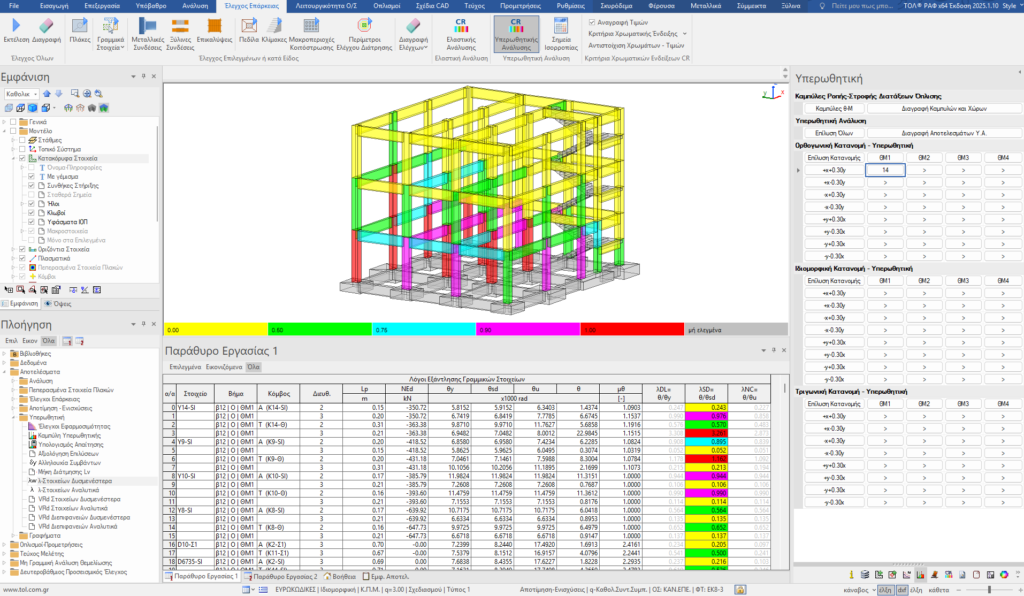

Η υπομονάδα «Υπερωθητική» του ΡΑΦ εκτελεί τη μη γραμμική στατική υπερωθητική ανάλυση κτηρίων από οπλισμένο σκυρόδεμα. Κατά την ανελαστική ανάλυση, δημιουργούνται αυτόματα από το πρόγραμμα τα απαραίτητα διαγράμματα ροπών καμπυλοτήτων των δομικών μελών του κτηρίου. Στη συνέχεια, υπολογίζεται η αντισεισμική ικανότητα του κτηρίου, ανάλογα με το επιθυμητό επίπεδο επιτελεστικότητας με τη μόρφωση της υπερωθητικής καμπύλης τέμνουσας βάσης-μετατόπισης, σύμφωνα με τον ΕΚ8-1 και τον ΚΑΝ.ΕΠΕ. Τέλος, γίνεται έλεγχος επάρκειας των δομικών στοιχείων σε όρους παραμορφώσεων και τεμνουσών δυνάμεων, υπολογισμός των λόγων «λ» για κάθε βήμα φόρτισης, προσδιορισμός των δυσμενέστερων «λ» ανά στοιχείο κι επισήμανση των υπερβάσεων με διαφορετική χρωματική ένδειξη στην οθόνη γραφικών και στους πίνακες αποτελεσμάτων.

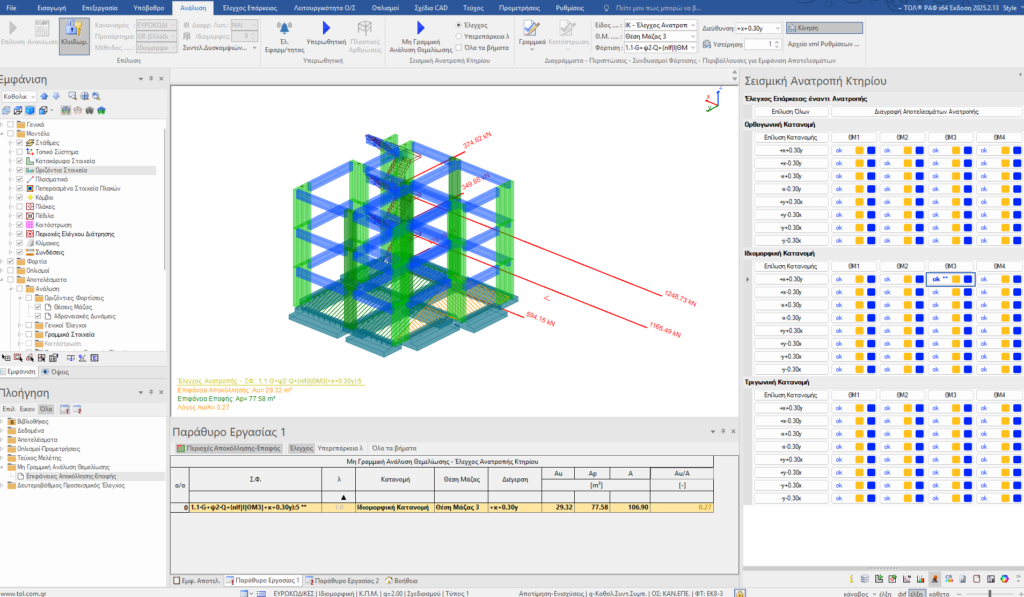

Ο Έλεγχος Ανατροπής Κτηρίου έναντι σεισμικών δράσεων αποτελεί ένα από τα κριτήρια ευστάθειας μιας κατασκευής μαζί με τους ελέγχους καθιζήσεων και ολίσθησης. Αναφορές για την αναγκαιότητα διεξαγωγής του ελέγχου μπορεί να βρει κανείς τόσο στον Ευρωκώδικα 8.1 (ΕΚ8.1 § 4.4.2.4), όσο και στον Ελληνικό Κανονισμό Επεμβάσεων (ΚΑΝ.ΕΠΕ § 5.4.11). Στο ΡΑΦ ο Έλεγχος Ανατροπής Κτηρίου εντάσσεται στους Καθολικούς Ελέγχους μιας κατασκευής που πραγματοποιούνται μετά την ανάλυσή της. Πρόκειται για μια καινοτομία του ΡΑΦ που προχωρεί σε μια εις βάθος διερεύνηση του προβλήματος, προσφέροντας στον μελετητή μηχανικό γρήγορα και αξιόπιστα αποτελέσματα.
