Κτήρια οπλισμένου σκυροδέματος (Ο/Σ)

Το «Οπλισμένο Σκυρόδεμα» αποτελεί την υπομονάδα του ΡΑΦ, η οποία περιλαμβάνει τη μελέτη κτηρίων από οπλισμένο σκυρόδεμα με πλήρη έλεγχο επάρκειας των δομικών τους μελών, σύμφωνα με τους Ευρωκώδικες 2 και 8 ή με τους ελληνικούς κανονισμούς ΕΑΚ-ΕΚΩΣ. Η ολοκληρωμένη μελέτη ενός νέου κτηρίου πραγματοποιείται εύκολα και με ακρίβεια, συνδυάζοντας το σύγχρονο περιβάλλον εργασίας και την προηγμένη υπολογιστική μηχανή του ΡΑΦ.
Τα βασικά χαρακτηριστικά της Υ/Μ Οπλισμένο Σκυρόδεμα :

Η εύχρηστη οργάνωση δεδομένων του Ο/Σ ανά στάθμη του κτηρίου.
Η ανάλυση των διατομών Ο/Σ στο ΡΑΦ.
Οι ακριβείς μέθοδοι προσομοίωσης και ανάλυσης κτηρίων Ο/Σ
Τα αποτελέσματα της αντισεισμικής ανάλυσης.
Τα αποτελέσματα επάρκειας των δομικών μελών Ο/Σ.
Τα αποτελέσματα της διαστασιολόγησης των δομικών μελών.
Τα συνοπτικά ή αναλυτικά σχέδια των οπλισμών Ο/Σ.
Οι ακριβείς προμετρήσεις των ράβδων οπλισμών και του όγκου του σκυροδέματος.

ΕΧΕΤΕ ΕΡΩΤΗΣΕΙΣ ;

Επικοινωνήστε μαζί μας

Το προϊον προστέθηκε στο καλάθι!

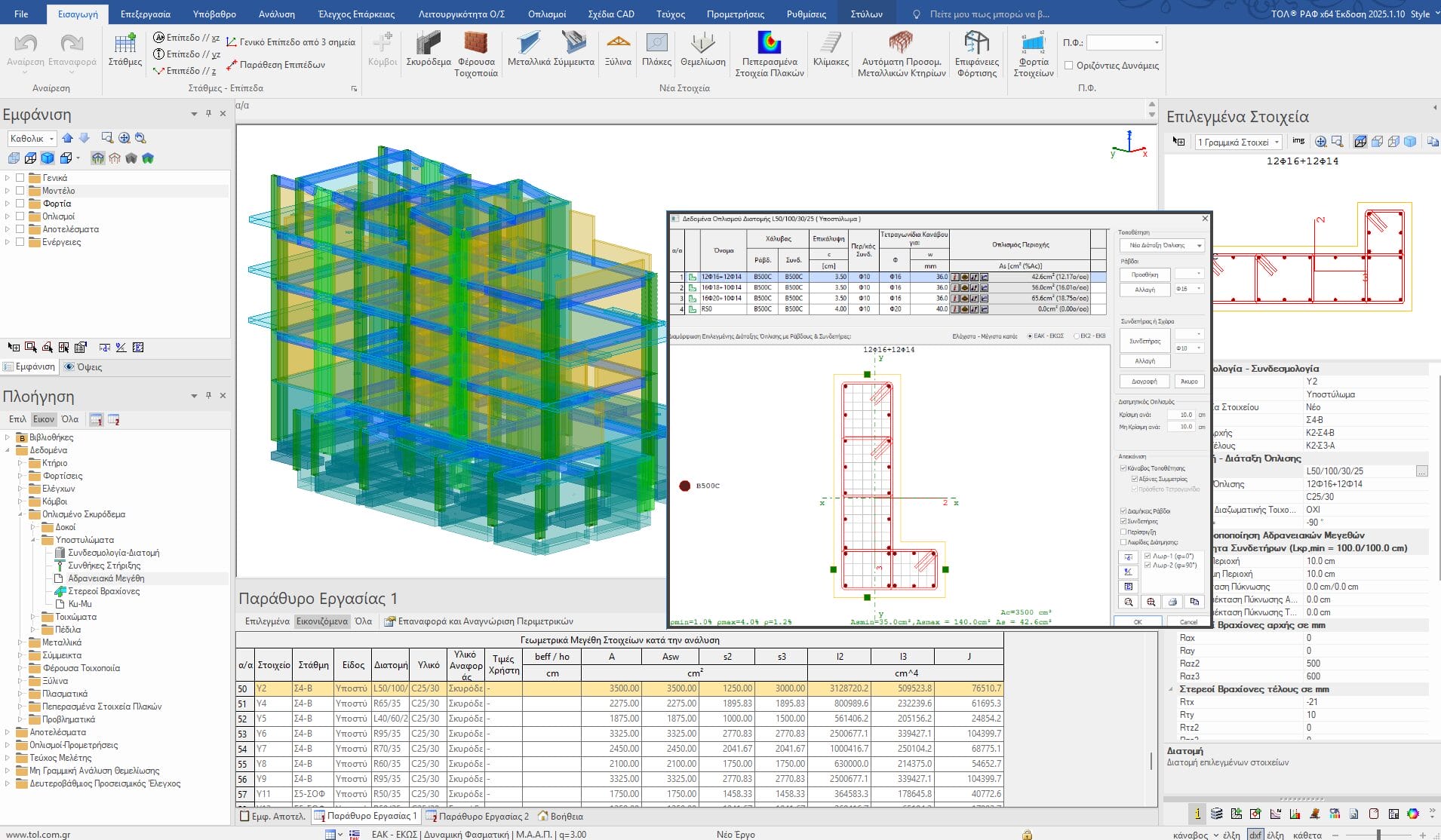

Ανάλυση και έλεγχος επάρκειας κτηρίου οπλισμένου σκυροδέματος στο ΡΑΦ.
