Μερικά από τα κύρια χαρακτηριστικά των σχεδίων Ο/Σ του ΡΑΦ είναι τα παρακάτω:

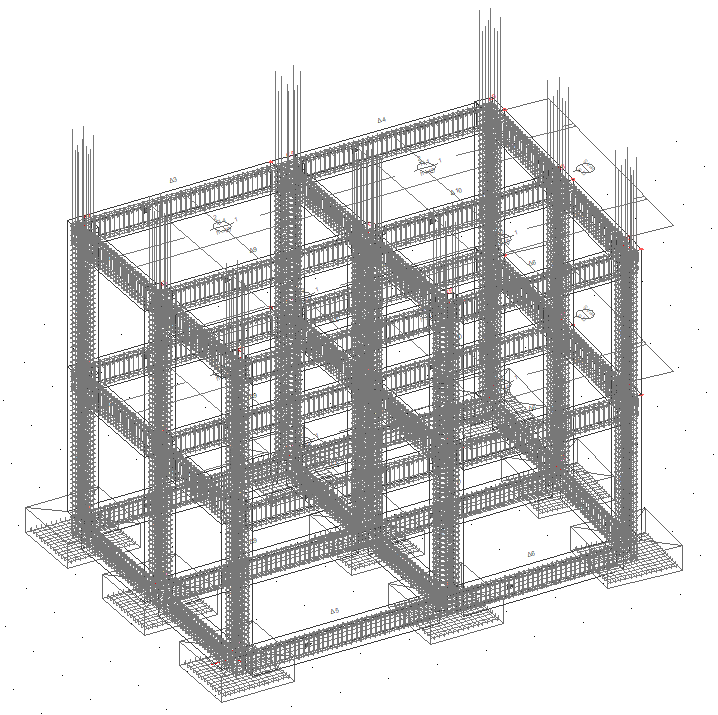

Το ΡΑΦ προσφέρει τη δυνατότητα υπολογισμού των ράβδων οπλισμού, ανάλογα με τις διατάξεις όπλισης που έχουν επιλεγεί και τους εμφανίζει στην επιφάνεια σχεδίασης με τρεις διαφορετικούς τρόπους θέασης: ρεαλιστικά, συνοπτικά και σε αναπτύγματα. Με αυτόν τον τρόπο, μπορούμε να δούμε με ακρίβεια τους πραγματικούς οπλισμούς των στοιχείων, τις διαμήκεις ράβδους με τις απαιτούμενες αγκυρώσεις τους σύμφωνα με τους κανονισμούς, τους συνδετήρες και την πύκνωσή τους στις κρίσιμες περιοχές των δοκών και των υποστυλωμάτων, τον οπλισμό των κόμβων και των στοιχείων θεμελίωσης.

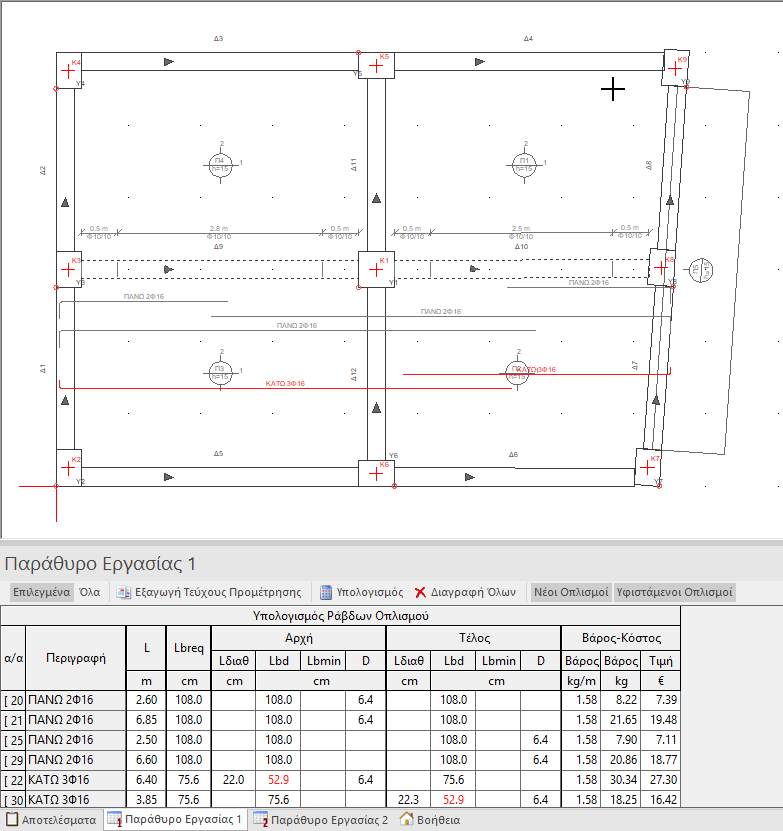

Οι συνολικά τοποθετούμενες ράβδοι σε ένα κτήριο εκτός από γραφικά, εμφανίζονται και σε μορφή πίνακα, ο οποίος περιλαμβάνει όλες τις ράβδους οπλισμού με τον αριθμό ταυτότητάς τους και δίπλα από την κάθε μία το μήκος της και τα αντίστοιχα μήκη αγκύρωσης.

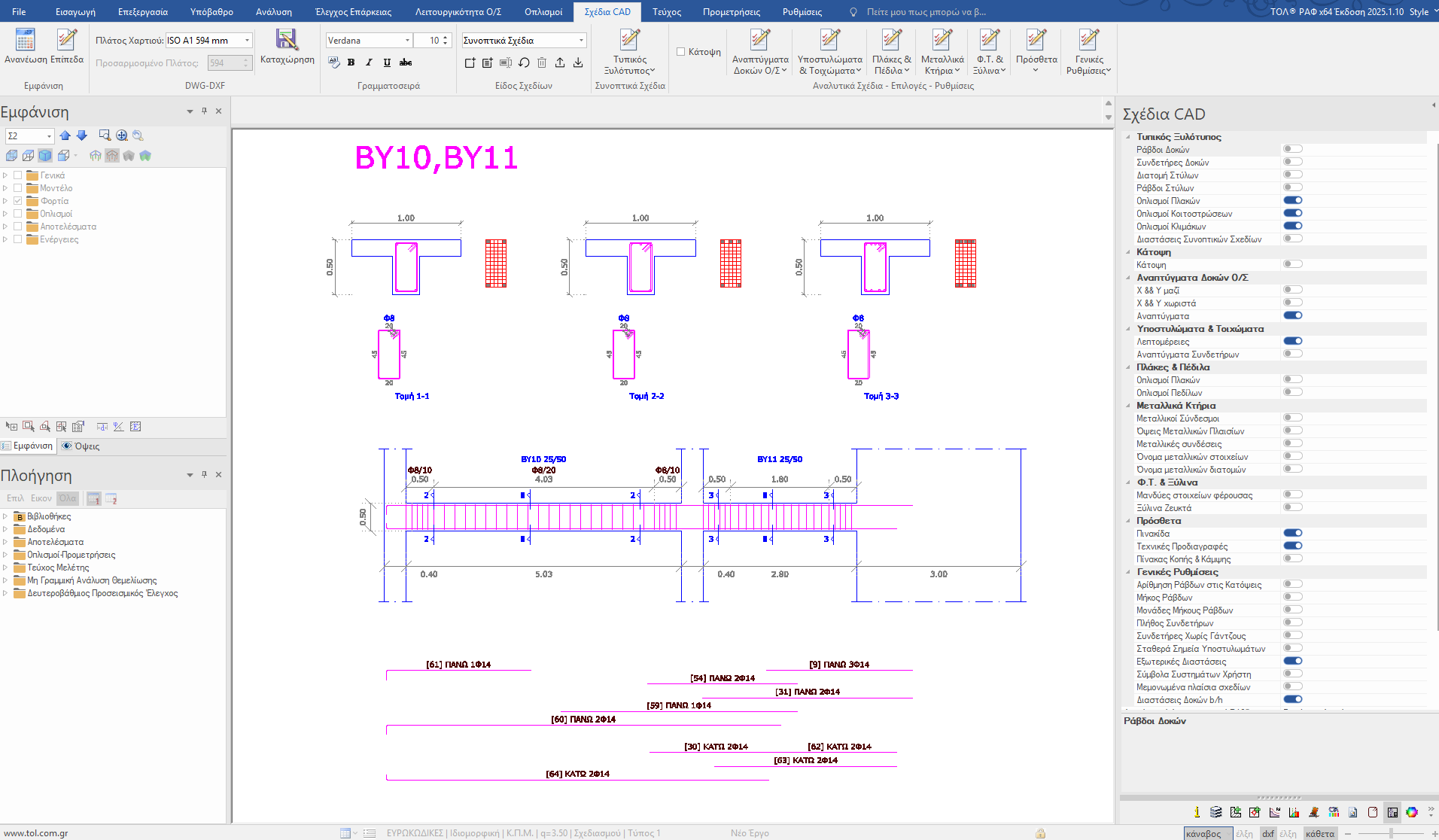

Τα σχέδια οπλισμών παρουσιάζονται είτε σε συνοπτική μορφή, είτε σε πλήρη αναλυτική μορφή μέσω λεπτομερών αναπτυγμάτων. Τα αναπτύγματα των οπλισμών είναι πολύ αναλυτικά και πλήρως κατασκευάσιμα και συμβάλουν στην αρτιότερη υλοποίηση των κατασκευών.
Στα σχέδια των αναπτυγμάτων, κάθε ράβδος τοποθετείται με ακρίβεια ως προς την θέση της και την μορφή της αγκύρωσης της και σύμφωνη με τον εφαρμοζόμενο κανονισμό. Επίσης κάθε ράβδος οπλισμού διαθέτει συγκεκριμένη αρίθμηση. Με αυτές τις προϋποθέσεις προκύπτουν πολύ ακριβή αναπτύγματα οπλισμών, ακριβείς πίνακες κοπής και κάμψης καθώς και ακριβείς προμετρήσεις του οπλισμού.
Τα δεδομένα των κτηρίων εισάγονται και οργανώνονται ανά στάθμη. Από μία στάθμη που έχει εισαχθεί μπορούν να παραχθούν μια ή περισσότερες στάθμες καθ’ ύψος. Μετά την εισαγωγή των σταθμών, μπορεί
Οι διατομές των δομικών στοιχείων Ο/Σ επιλέγονται από την έτοιμη βιβλιοθήκη διατομών του ΡΑΦ. Εκεί υπάρχουν όλες οι συνήθεις σε διαστάσεις διατομές για κάθε είδος δομικό στοιχείο. Εναλλακτικά ο μηχανικός
Στο ΡΑΦ η ανάλυση αποτελεί διακριτό κεφάλαιο και είναι ανεξάρτητη από τους ελέγχους επάρκειας, με άμεσο όφελος τις ταχύτατες επιλύσεις. Επίσης, η ακριβής προσομοίωση του φορέα σε συνδυασμό με την
Στο ΡΑΦ δίνεται ιδιαίτερη βαρύτητα στην εποπτεία των αποτελεσμάτων της ανάλυσης καθώς και στην διαφάνειά τους. Με την ανάλυση ενός φορέα, υπολογίζονται και παρουσιάζονται γραφικά, αλλά και σε μορφή πινάκων,
