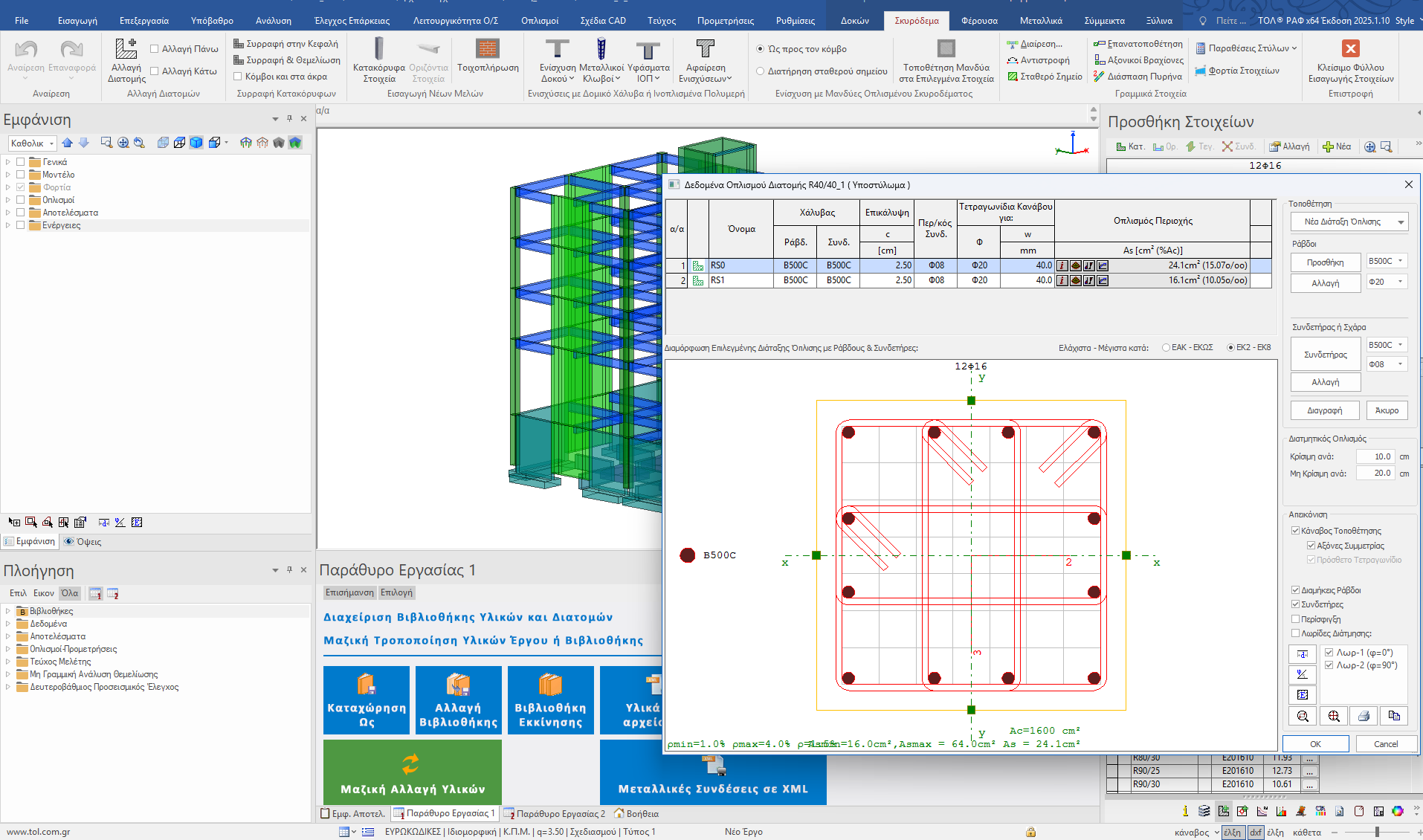

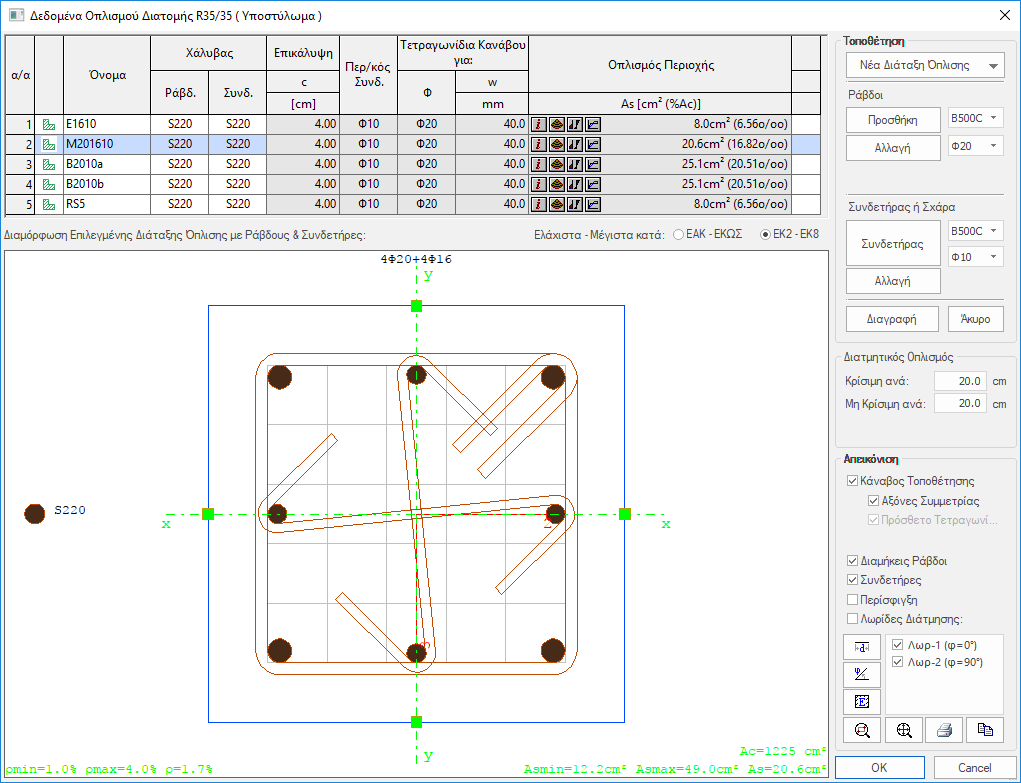

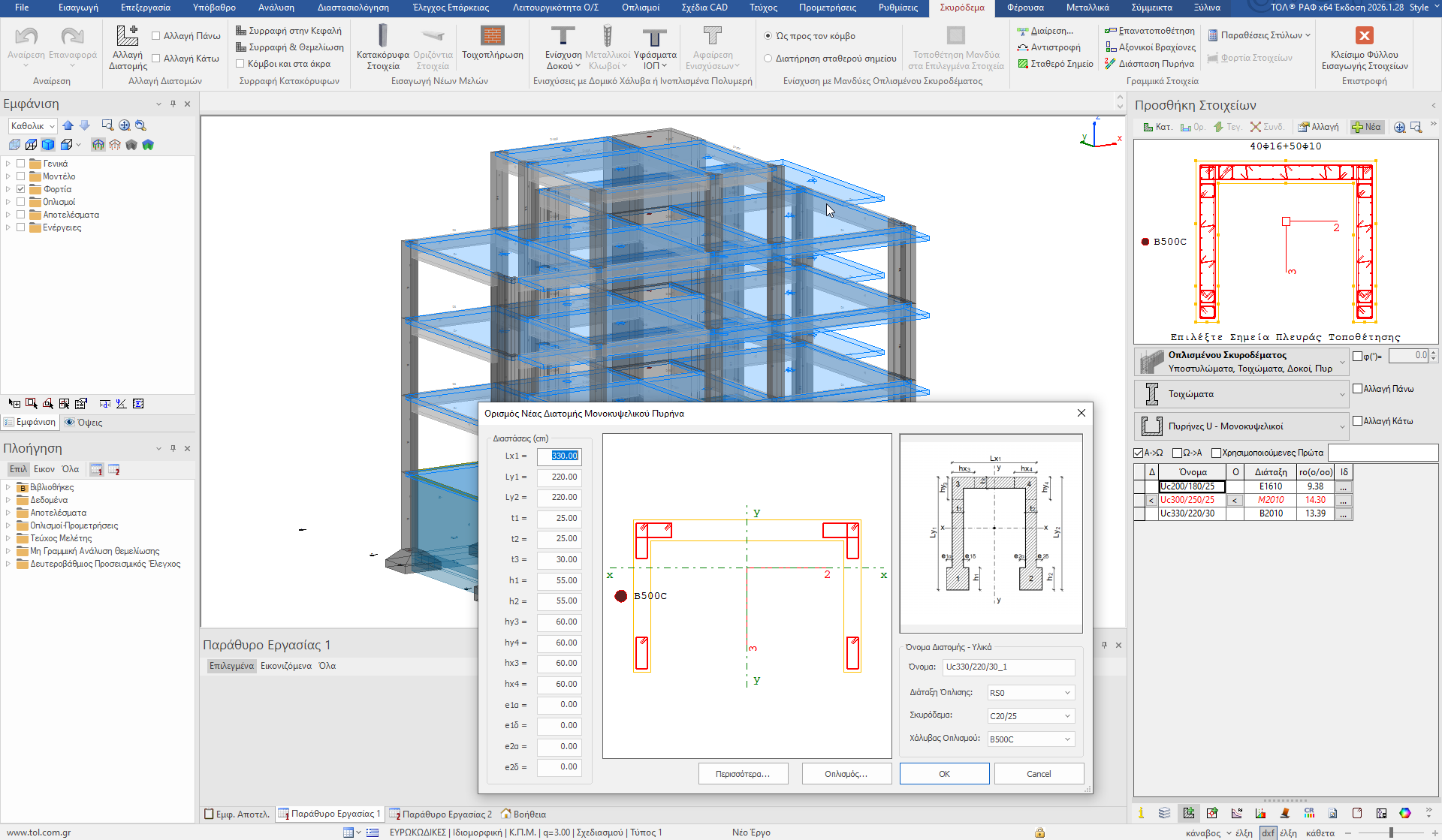

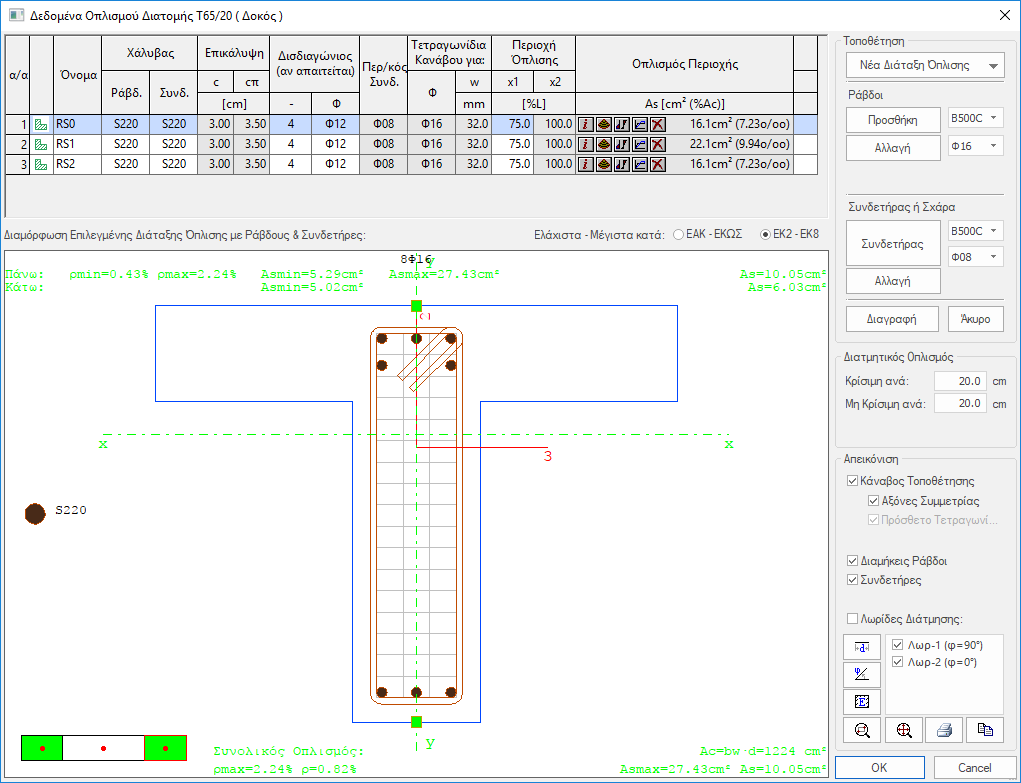

Οι διατομές των δομικών στοιχείων Ο/Σ επιλέγονται από την έτοιμη βιβλιοθήκη διατομών του ΡΑΦ. Εκεί υπάρχουν όλες οι συνήθεις σε διαστάσεις διατομές για κάθε είδος δομικό στοιχείο. Εναλλακτικά ο μηχανικός μπορεί να δημιουργήσει οποιαδήποτε νέα διατομή επιθυμεί από τις κατηγορίες για δοκούς, υποστυλώματα ή τοιχώματα.
Με βάση την ανάλυση που έχει προηγηθεί, η υπομονάδα «Οπλισμένο Σκυρόδεμα», ελέγχει την επάρκεια των δομικών στοιχείων του κτηρίου, σύμφωνα με τις διατάξεις των κανονισμών (Ευρωκώδικες και ΕΑΚ/ΕΚΩΣ) και υπολογίζει τους συντελεστές εξάντλησης (CR) για όλους τους απαιτούμενους ελέγχους ανά είδος στοιχείου.

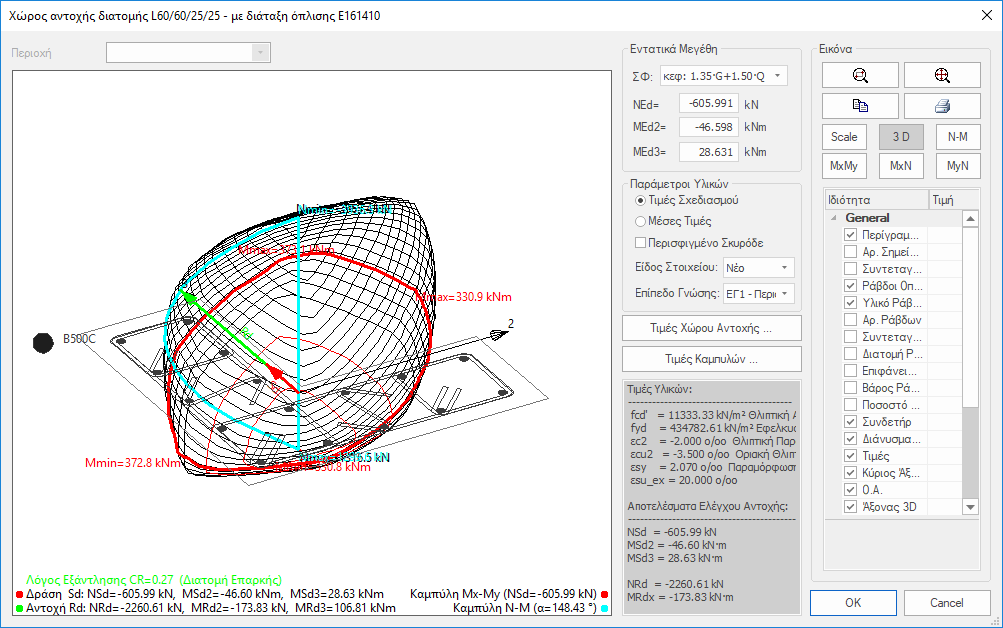

Για κάθε οπλισμένη διατομή, δημιουργείται αυτόματα ο χώρος αντοχής του μέλους στο οποίο αντιστοιχεί. Από εκεί προκύπτουν οι τιμές των αντοχών κάθε δομικού μέλους, οι οποίες συγκρίνονται με τους αντίστοιχους συνδυασμούς δράσεων που έχουν προκύψει από την επίλυση του κτηρίου.

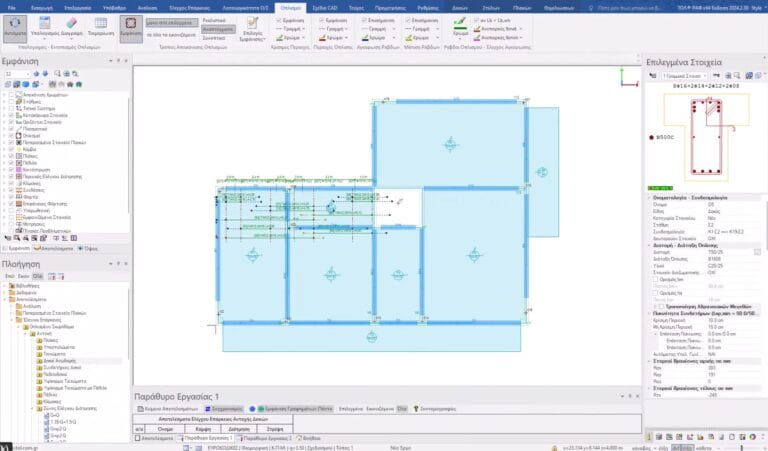

Τα δεδομένα των κτηρίων εισάγονται και οργανώνονται ανά στάθμη. Από μία στάθμη που έχει εισαχθεί μπορούν να παραχθούν μια ή περισσότερες στάθμες καθ’ ύψος.

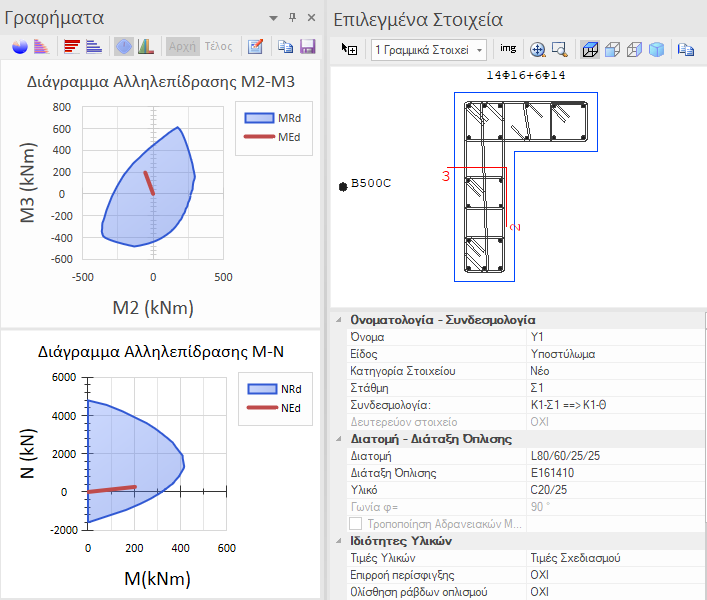

Η επάρκεια ενός μέλους Ο/Σ στο ΡΑΦ μπορεί να εμφανισθεί με τέσσερεις διαφορετικούς τρόπους παρουσίασης στο ΡΑΦ.

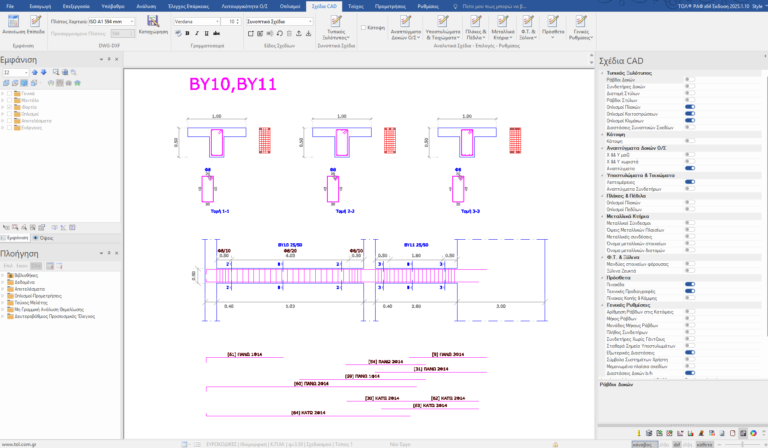

Όπως όλες οι διαδικασίες στο ΡΑΦ, έτσι και τα σχέδια οπλισμών είναι ποιοτικά, δημιουργούνται ταχύτατα και είναι πλήρως ελέγξιμα από τον μηχανικό.
Κάθε τοποθετημένη ράβδος οπλισμού, στα αναπτύγματα οπλισμών του ΡΑΦ, εφοδιάζεται με έναν κωδικό ταυτοποίησής της.
Οι ίδιοι αυτοί κωδικοί των αναπτυγμάτων οπλισμού, χρησιμοποιούνται και για την δημιουργία των πινάκων
