Οι ακριβείς μέθοδοι προσομοίωσης και ανάλυσης κτηρίων Ο/Σ

Η ακριβής προσομοίωση ενός φορέα σε συνδυασμό με την τεχνολογικά προηγμένη υπολογιστική μηχανή του ΡΑΦ εξασφαλίζουν την αμεσότητα και την ορθότητα των αποτελεσμάτων των επιλύσεων. Οι πιο σημαντικές και ακριβείς μέθοδοι προσομοίωσης και ανάλυσης του ΡΑΦ περιλαμβάνουν:

• Τη διαφραγματική λειτουργία των πλακών
• Την προσομοίωση των κόμβων δοκών – υποστυλωμάτων
• Τις ημιάκαμπτες στηρίξεις των δοκών
• Την προσομοίωση των μεμονωμένων πεδίλων
• Την προσομοίωση της κοιτόστρωσης
• Την προσομοίωση των πεδιλοδοκών
• Την προσομοίωση των τοιχωμάτων υπογείου με πέδιλο

Η προσομοίωση των κόμβων δοκών-υποστυλωμάτων

Το ραβδόμορφο στοιχείο του ΡΑΦ διαθέτει στερεούς βραχίονες τριών διαστάσεων στα άκρα του, που προσομοιώνουν τις απαραμόρφωτες περιοχές εντός των κόμβων ένωσης των γραμμικών στοιχείων.

Μία άλλη πολύ χρήσιμη λειτουργία που προσφέρει το ΡΑΦ είναι η τοποθέτηση «διπλών» αξονικών στερεών βραχιόνων στα κατακόρυφα στοιχεία. Με αυτή τη δυνατότητα, το στοιχείο λαμβάνει υπόψη διαφορετικά μήκη αξονικών στερεών βραχιόνων στα δύο τοπικά επίπεδα της διατομής του. Η συνηθέστερη περίπτωση εφαρμογής των διπλών αξονικών στερεών βραχιόνων είναι σε κατακόρυφα στοιχεία, όπου τα οριζόντια στοιχεία που συντρέχουν σε αυτά δεν έχουν το ίδιο ύψος διατομής.

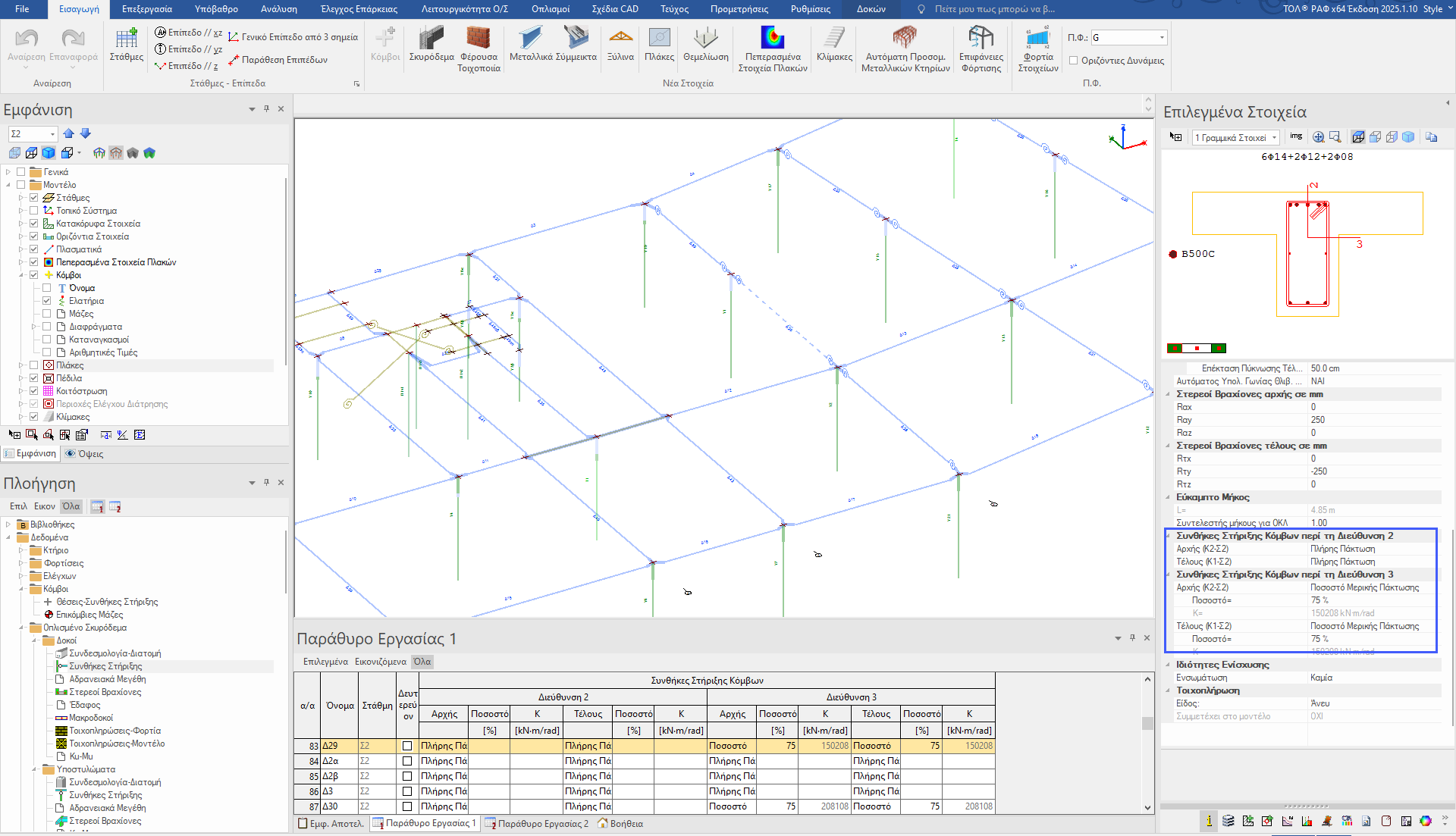

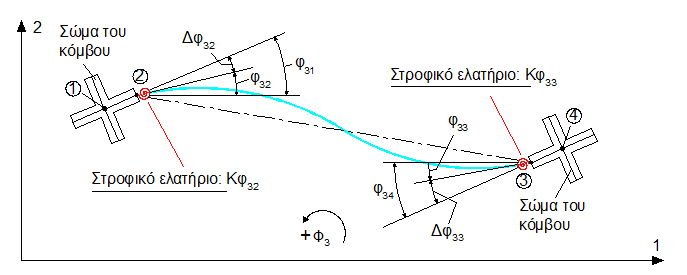

Οι ημιάκαμπτες στηρίξεις των δοκών

Το ΡΑΦ διαθέτει την δυνατότητα προσομοίωσης ημιάκαμπτων στηρίξεων στα άκρα του. Αυτό προσφέρει στις δοκούς, την δυνατότητα ανακατανομής των ροπών στήριξης, προς την ευμενέστερη περιοχή του ανοίγματος των δοκών, σύμφωνα με τον ΕΚ-8.1. Η δυνατότητα αυτή, είναι ιδιαίτερα σημαντική στις αντισεισμικές μελέτες με ικανοτικό σχεδιασμό, καθότι με αυτό τον τρόπο, μπορούν να αποφεύγονται προβλήματα που σχετίζονται με τις ικανοτικές τέμνουσες των δοκών και τους ικανοτικούς ελέγχους των κόμβων.

Οι ημιάκαμπτες συνδέσεις εισάγονται με απλό τρόπο, είτε σαν τιμή ελατηρίου, είτε σαν ποσοστό πάκτωσης του γραμμικού στοιχείου, με αυτόματη μετατροπή σε τιμή ελατηρίου.

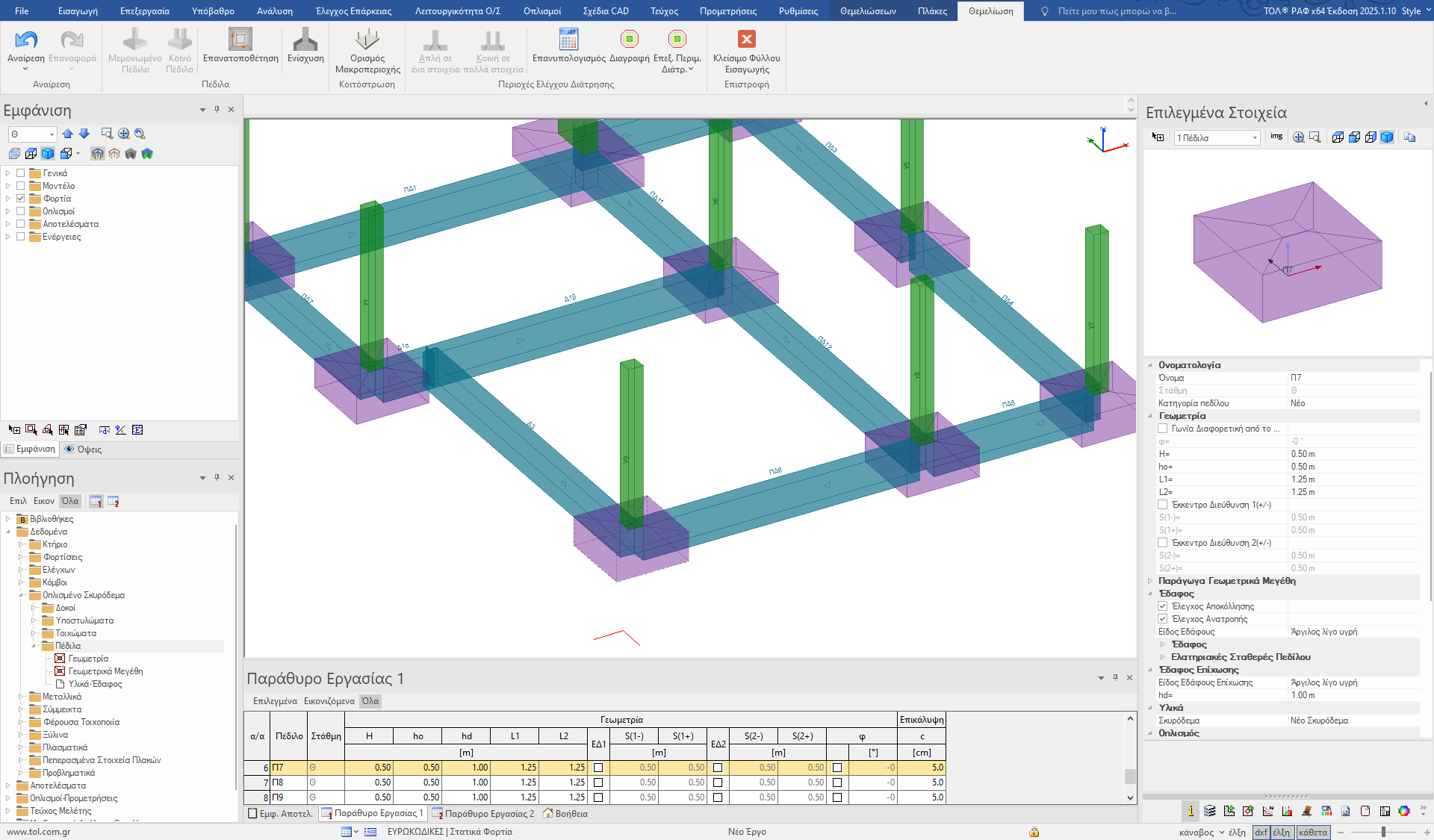

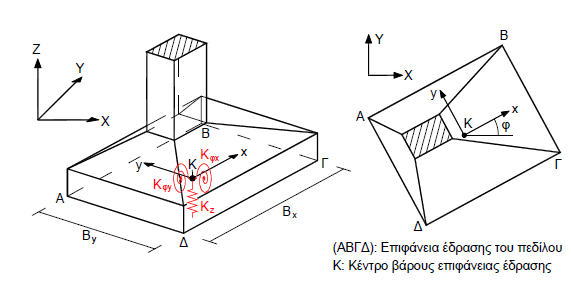

Η προσομοίωση των μεμονωμένων πεδίλων

Τα πέδιλα θεμελίωσης μπορεί να είναι είτε μεμονωμένα είτε κοινά και να φέρουν περισσότερα από ένα υποστυλώματα. Τα μεμονωμένα πέδιλα προσομοιώνονται μέσω τριών ελατηρίων, ενός μεταφορικού κατά την διεύθυνση του κατακόρυφου άξονα και δύο στροφικών, τοποθετημένα στο κέντρο έδρασης του πεδίλου. Η προσομοίωση του σώματος του πεδίλου γίνεται με τη βοήθεια απολύτως στερεών βραχιόνων, οι οποίοι συνδέουν το κέντρο βάρους της επιφάνειας έδρασης με τους κόμβους όλων των ραβδωτών στοιχείων που συνδέονται με το πέδιλο (π.χ. συνδετήριες δοκούς).

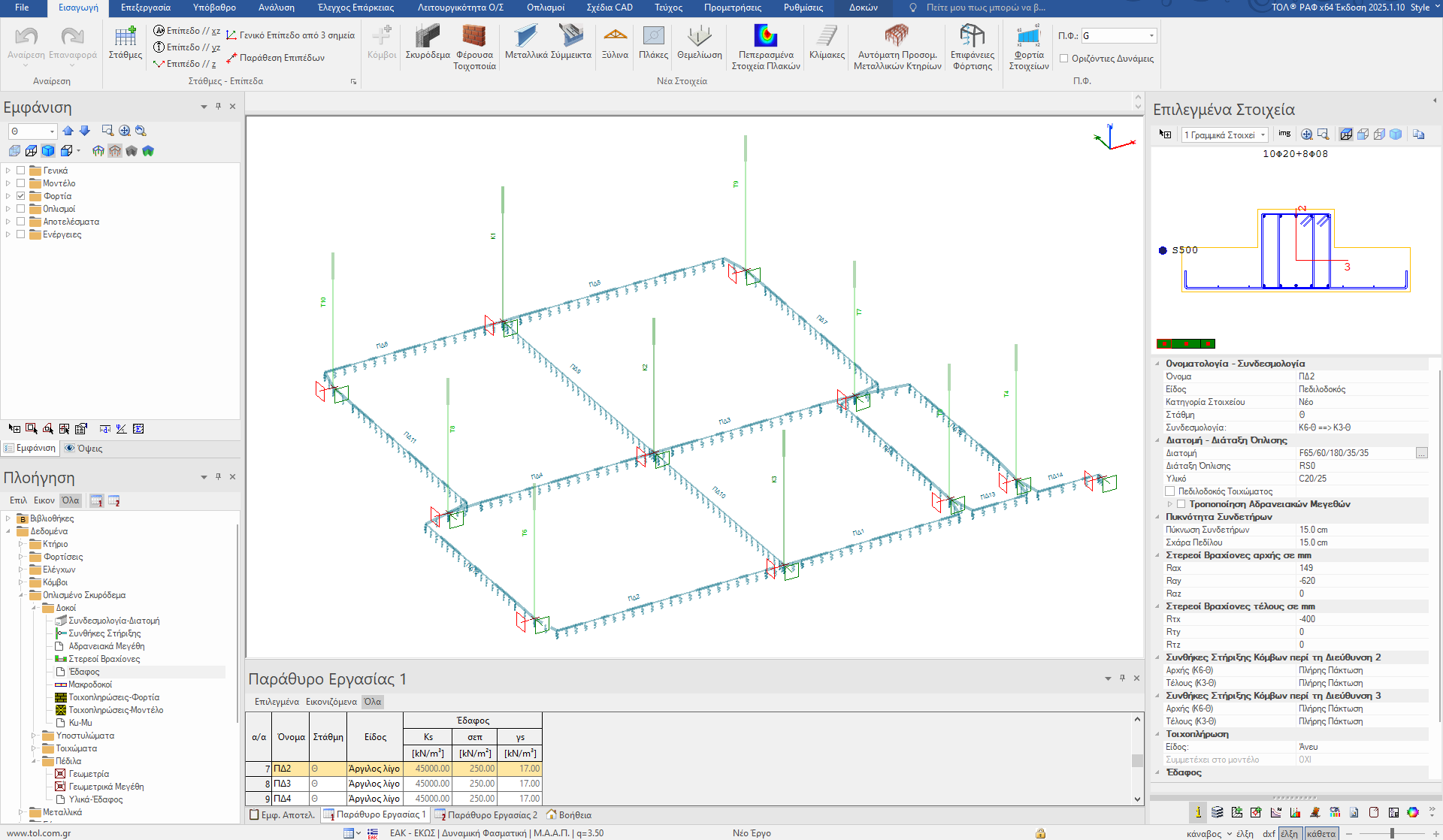

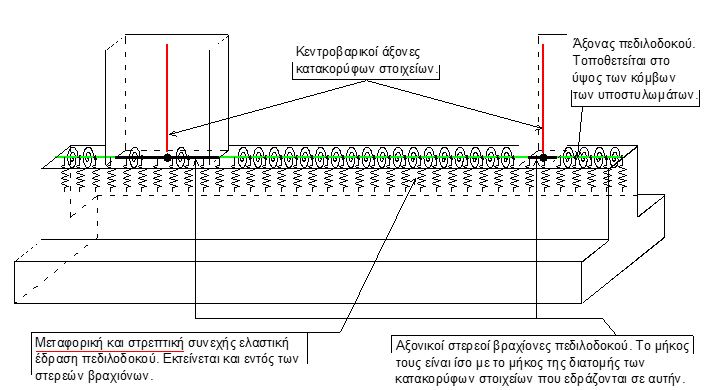

Η προσομοίωση των πεδιλοδοκών

Οι πεδιλοδοκοί διαθέτουν συνεχή ελαστική έδραση, μεταφορική και στροφική, για τον ακριβέστερο υπολογισμό των εντατικών μεγεθών τους, των τάσεων εδάφους αλλά και για τα εντασιακά μεγέθη της ανωδομής. Οι στερεοί βραχίονες αρχής και τέλους, λαμβάνονται υπόψη και στις ελαστικά εδραζόμενες πεδιλοδοκούς.

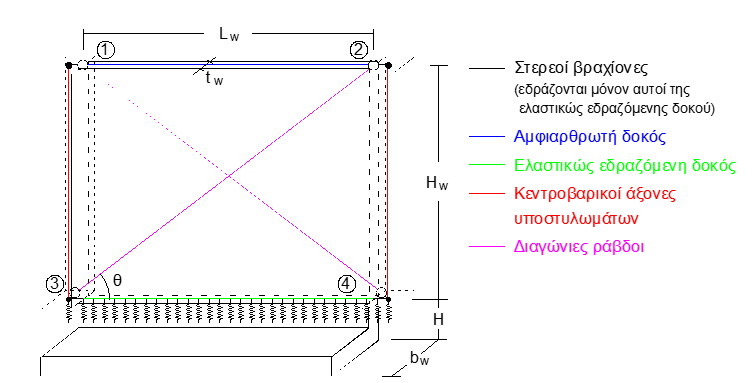

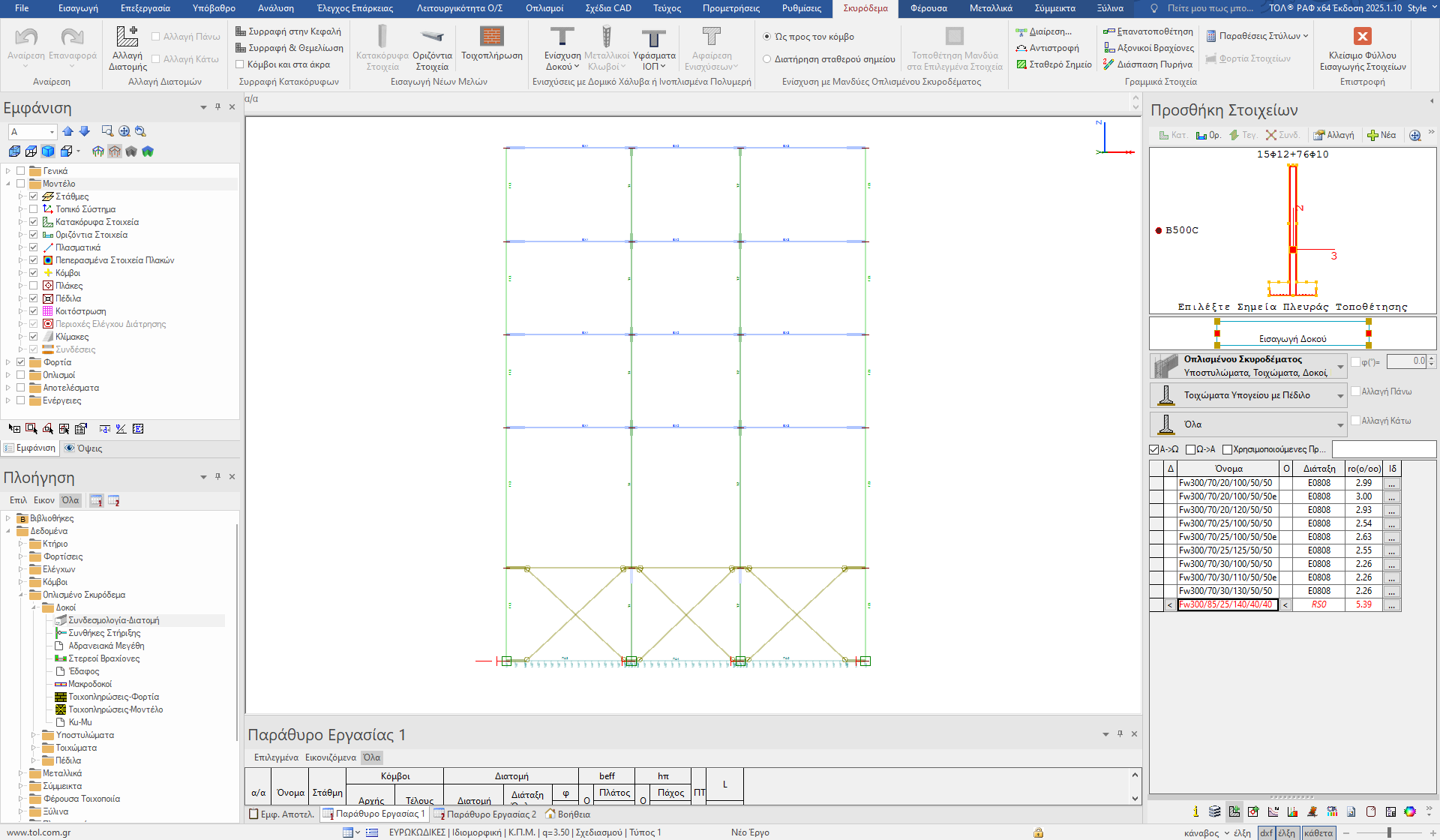

Η προσομοίωση των τοιχωμάτων υπογείου με πέδιλο

Τα περιμετρικά τοιχώματα υπογείου χρησιμοποιούνται αφενός για την κάλυψη κατασκευαστικών αναγκών των υπόγειων ορόφων ενός κτηρίου και αφετέρου για τη δημιουργία ενός άκαμπτου κλειστού ή ημιανοικτού κιβωτίου.
