Ελαστική στατική και δυναμική ανάλυση

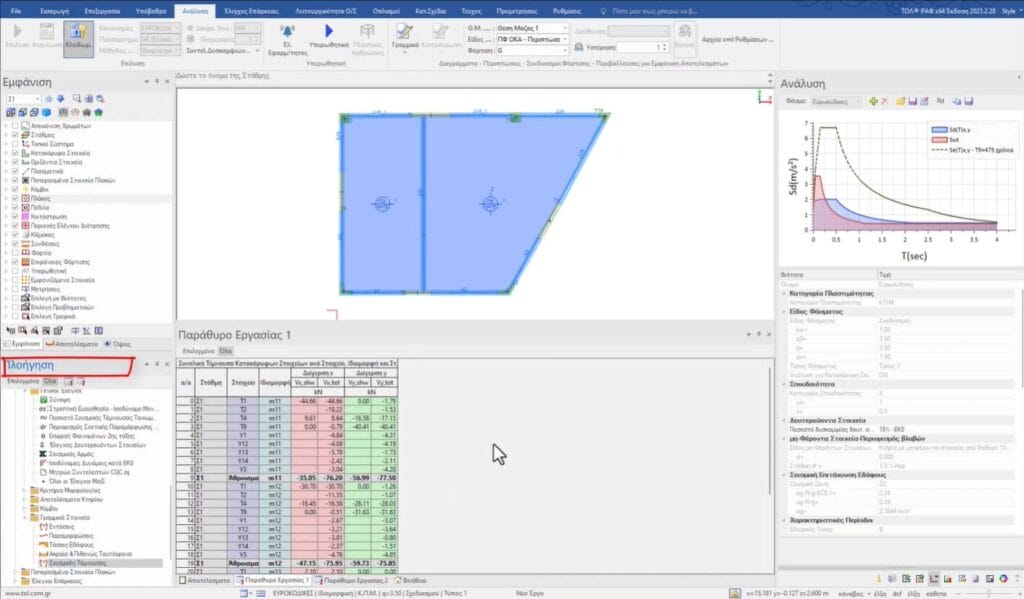

Αμέσως μετά την εκτέλεση της ανάλυσης, εμφανίζεται ο εποπτικός συγκεντρωτικός πίνακας των γενικών ελέγχων του κτηρίου σύμφωνα με τις διατάξεις του κανονισμού επίλυσης. Οι γενικοί έλεγχοι περιλαμβάνουν για τα νέα κτήρια τον έλεγχο στρεπτικώς εύκαμπτου συστήματος, τον έλεγχο επάρκειας τοιχωμάτων για την αποφυγή ικανοτικού σχεδιασμού κόμβων nv, τον έλεγχο περιορισμού των σχετικών μετακινήσεων των ορόφων και τον έλεγχο επιρροής φαινομένων δεύτερης τάξης. Επίσης, τα αποτελέσματα κάθε ελέγχου παρουσιάζονται σε αναλυτικούς πίνακες αλλά και με γραφική απεικόνιση πάνω στον φορέα για πλήρη εποπτεία από τον μηχανικό.

➔Παρακολουθήστε το σχετικό video

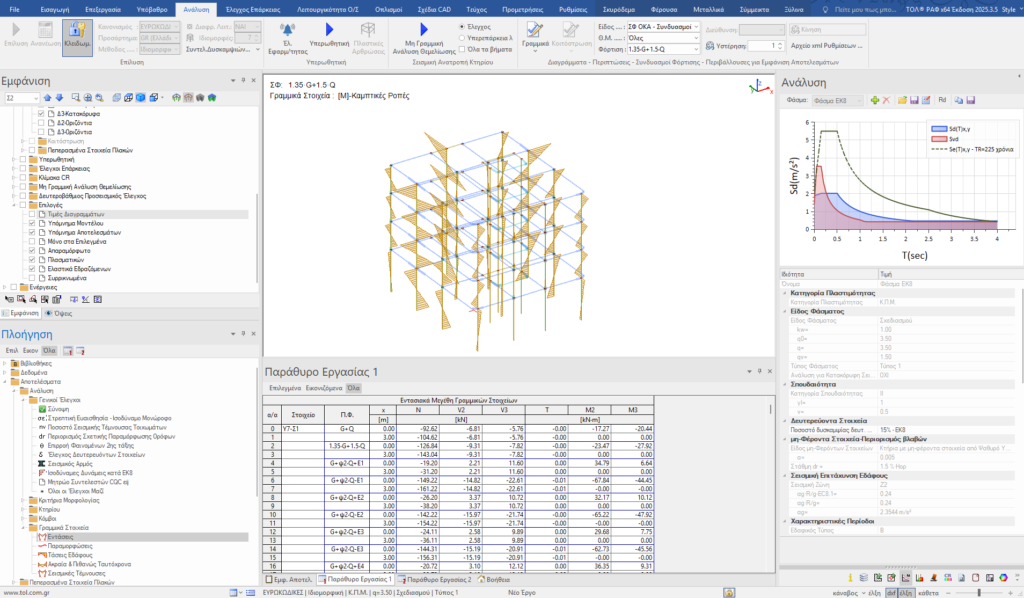

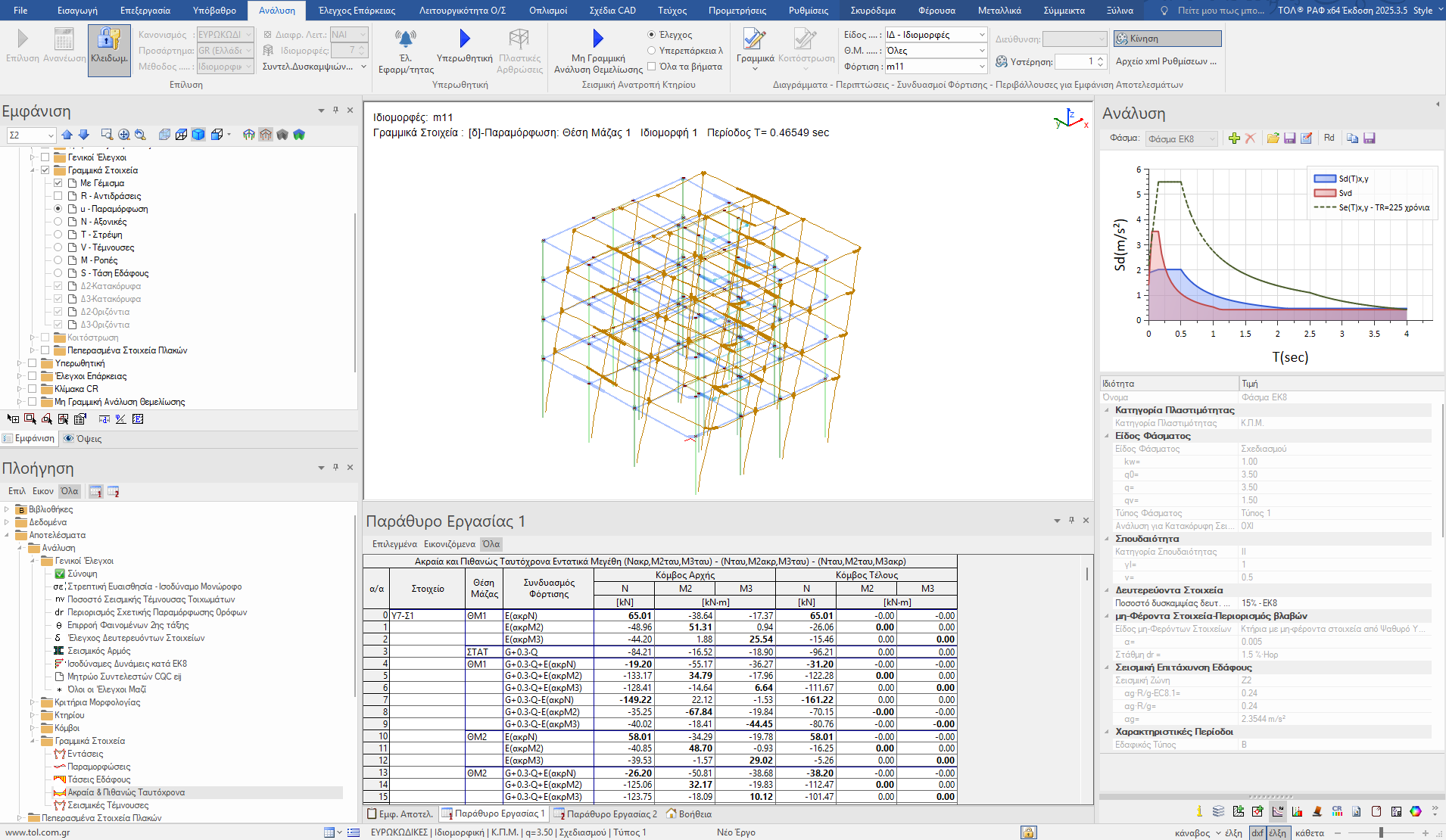

Μετά την εκτέλεση της ανάλυσης, υπολογίζονται και παρουσιάζονται με γραφική θέαση πάνω σε έναν φορέα, τα διαγράμματα των εντατικών μεγεθών και των παραμορφώσεων για κάθε περίπτωση και συνδυασμό φόρτισης και για τις περιβάλλουσες. Επίσης, τα αποτελέσματα της ανάλυσης εμφανίζονται και σε μορφή πινάκων με αλληλεπίδρασή τους με την επιφάνεια σχεδίασης του ΡΑΦ, προσφέροντας έτσι τη βέλτιστη εποπτεία από τον μηχανικό.

➔Παρακολουθήστε το σχετικό video για τα αποτελέσματα της ανάλυσης στο ΡΑΦ

➔Παρακολουθήστε το σχετικό video για τα διαγράμματα της ανάλυσης στο ΡΑΦ

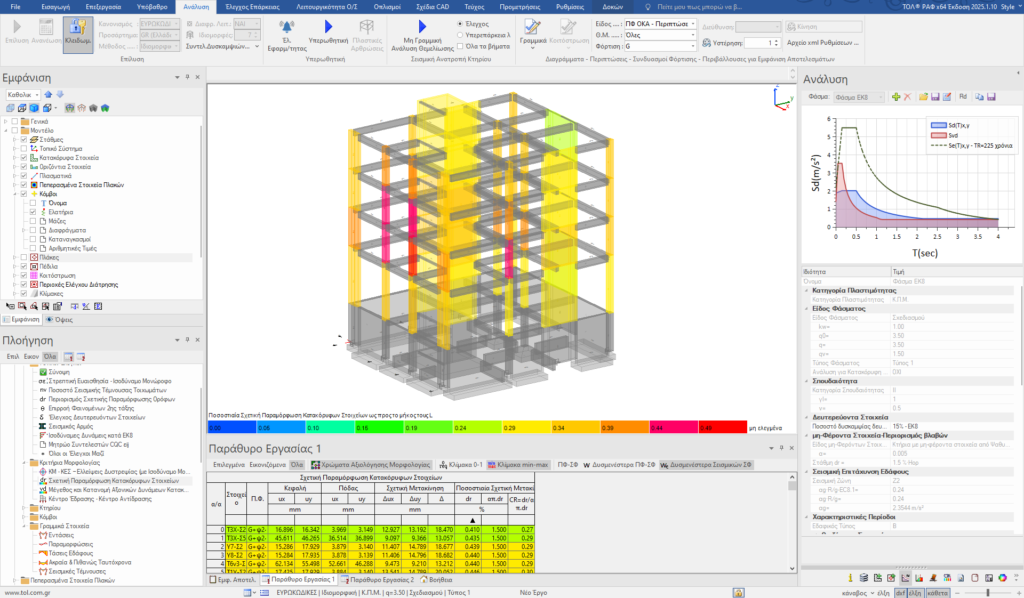

Επιπρόσθετα με τους γενικούς ελέγχους που ορίζουν οι αντισεισμικοί κανονισμοί, το ΡΑΦ προσφέρει στο μηχανικό πρόσθετους ελέγχους ποιότητας της αντισεισμικής μορφολογίας ενός κτηρίου. Οι έλεγχοι αυτοί περιλαμβάνουν τις ακόλουθες περιπτώσεις:

• • Ελλείψεις ακτίνων δυστρεψίας
  • Σχετική παραμόρφωση κατακόρυφων στοιχείων
  • Μέγεθος και κατανομή αξονικών δυνάμεων κατακόρυφων στοιχείων
  • Απόσταση κέντρου έδρασης – κέντρου αντίδρασης

Με τη βελτιστοποίηση της αντισεισμικής μορφολογίας, μπορεί ο μηχανικός να επιτύχει σε κάθε κτήριο για το ίδιο μέγεθος σεισμικής δράσης, μικρότερες καταπονήσεις και μεγαλύτερα ικανότητα ανάλωσης σεισμικής ενέργειας.

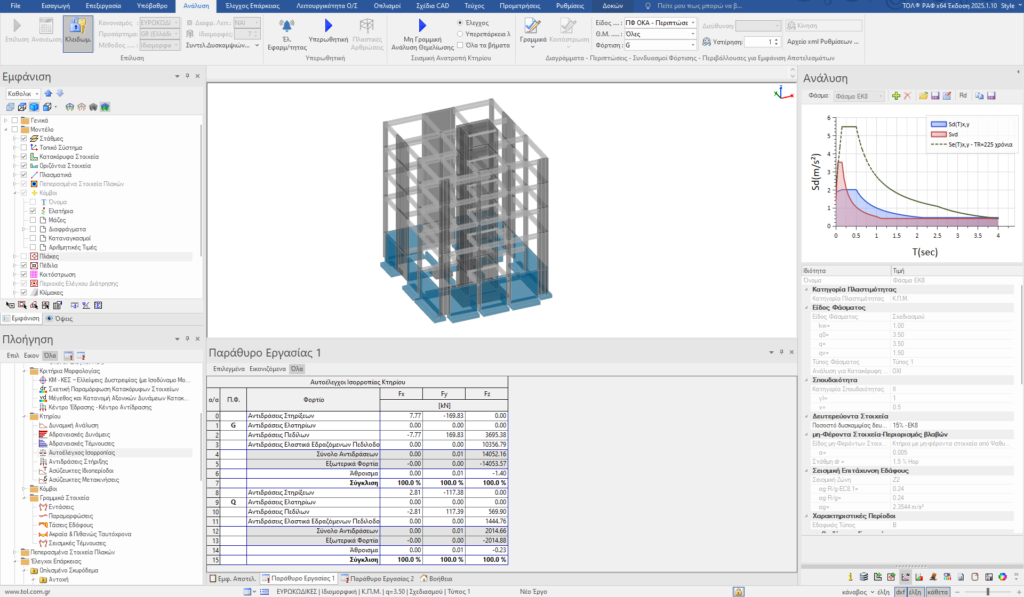

Το ΡΑΦ έχει ενσωματωμένους αυτοελέγχους των αποτελεσμάτων του, οι οποίοι αφορούν ελέγχους ισορροπίας δυνάμεων στο καθολικό σύστημα ΧΥΖ και είναι οι ακόλουθοι:

• Έλεγχοι ισορροπίας κόμβων: Ο έλεγχος ισορροπίας αφορά τις δυνάμεις των κόμβων, που αντιστοιχούν στου βαθμούς ελευθερίας, δηλαδή FX=0, FY=0, FZ=0, MX=0, MY=0 και MZ=0. Σε περίπτωση κόμβων που ανήκουν σε διάφραγμα, ο έλεγχος ισορροπίας αφορά τις δυνάμεις των κόμβων οι οποίες δεν αντιστοιχούν σε βαθμούς ελευθερίας οι οποίοι είναι συζευγμένοι με την λειτουργία διαφράγματος (FZ=0, MX=0 και ΜΥ=0).
• Έλεγχοι καθολικής ισορροπίας του κτηρίου: Πρόκειται για τους ελέγχους ισορροπίας όλων των δυνάμεων που ασκούνται στην κατασκευή: των εξωτερικών φορτίων που δρούν στο κτίριο, των αντιδράσεων των ακλόνητων ή των ελαστικών στηρίξεων, των αντιδράσεων των πεδίλων και των κατανεμημένων αντιδράσεων των πεδιλοδοκοκών ή των συνδετήριων δοκών. Ελέγχεται η ισορροπία των τριών δυνάμεων (FX, FY, FZ) και των ροπών (ΜΧ, ΜΥ, ΜΖ) ως προς την αρχή του καθολικού συστήματος αναφοράς.
