Αυτοέλεγχοι Ισορροπίας

Το ΡΑΦ έχει ενσωματωμένους αυτοελέγχους των αποτελεσμάτων του, οι οποίοι αφορούν ελέγχους ισορροπίας δυνάμεων στο καθολικό σύστημα ΧΥΖ και είναι οι ακόλουθοι:

• Έλεγχοι ισορροπίας κόμβων: Ο έλεγχος ισορροπίας αφορά τις δυνάμεις των κόμβων, που αντιστοιχούν στου βαθμούς ελευθερίας, δηλαδή FX=0, FY=0, FZ=0, MX=0, MY=0 και MZ=0. Σε περίπτωση κόμβων που ανήκουν σε διάφραγμα, ο έλεγχος ισορροπίας αφορά τις δυνάμεις των κόμβων οι οποίες δεν αντιστοιχούν σε βαθμούς ελευθερίας οι οποίοι είναι συζευγμένοι με την λειτουργία διαφράγματος (FZ=0, MX=0 και ΜΥ=0).

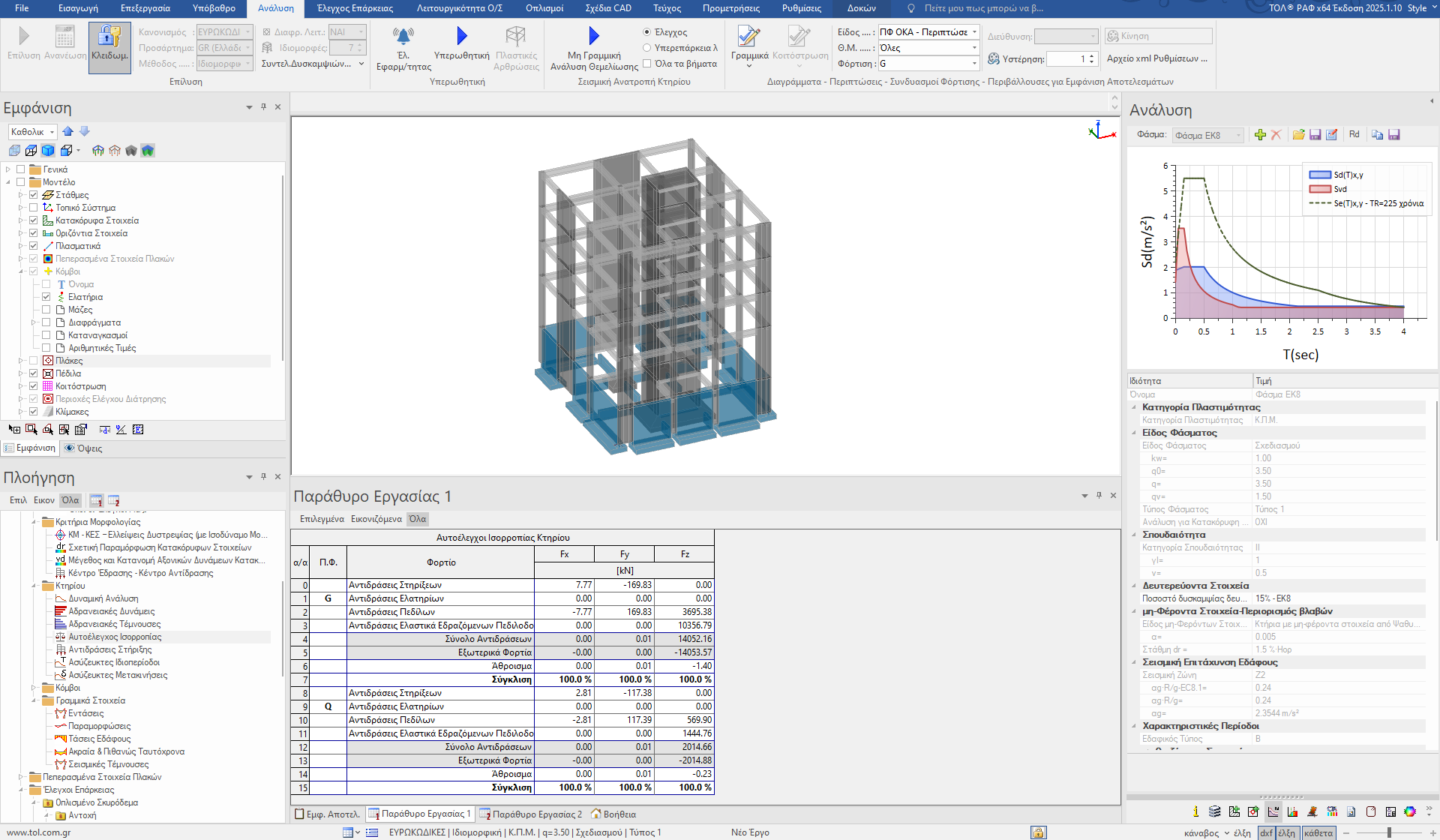

• Έλεγχοι καθολικής ισορροπίας του κτηρίου: Πρόκειται για τους ελέγχους ισορροπίας όλων των δυνάμεων που ασκούνται στην κατασκευή: των εξωτερικών φορτίων που δρούν στο κτίριο, των αντιδράσεων των ακλόνητων ή των ελαστικών στηρίξεων, των αντιδράσεων των πεδίλων και των κατανεμημένων αντιδράσεων των πεδιλοδοκοκών ή των συνδετήριων δοκών. Ελέγχεται η ισορροπία των τριών δυνάμεων (FX, FY, FZ) και των ροπών (ΜΧ, ΜΥ, ΜΖ) ως προς την αρχή του καθολικού συστήματος αναφοράς.
