Ελαστική Ανάλυση

Το ΕΝ 1994-1-1 περιγράφει τις αρχές και τις απαιτήσεις για ασφάλεια, λειτουργικότητα και ανθεκτικότητα  των συμμίκτων κατασκευών από χάλυβα και σκυρόδεμα, μαζί με ειδικές διατάξεις για κτίρια. Βασίζεται στη φιλοσοφία των οριακών καταστάσεων σε συνδυασμό με τη μέθοδο των επιμέρους  συντελεστών ασφαλείας. Για τον σχεδιασμό νέων κατασκευών, το ΕΝ 1994-1-1 προορίζεται για άμεση εφαρμογή, μαζί με άλλα μέρη του ΕΝ 1994, των Ευρωκωδίκων ΕΝ 1990 έως 1993 και των Ευρωκωδίκων ΕΝ 1997 και 1998.

Το παρόν πρότυπο, ΕΝ 1995 1-1, περιγράφει τις αρχές και της απαιτήσεις της ασφάλειας, λειτουργικότητας και ανθεκτικότητας στο χρόνο των κατασκευών από ξυλεία. Βασίζεται στη μέθοδο των οριακών καταστάσεων σε συνδυασμό με τη μέθοδο των επιμέρους συντελεστών. Εναρμονίζεται με τις αρχές και τις απαιτήσεις για την ασφάλεια και λειτουργικότητα των κατασκευών και τις βάσεις σχεδιασμού και ελέγχου του ΕΝ1990:2002.

Το πρότυπο ΕΝ 1996 – 1 εφαρμόζεται για τον σχεδιασμό κτιρίων ή  τμήματα αυτών, από άοπλη, οπλισμένη, προεντεταμένη και διαζωματική τοιχοποιία. Ασχολείται μόνο με τις απαιτήσεις αντοχής, λειτουργικότητας και ανθεκτικότητας των δομημάτων από φέρουσα τοιχοποιία  Ο Ευρωκώδικας 6 δεν καλύπτει τις ειδικές απαιτήσεις του αντισεισμικού σχεδιασμού. Οδηγίες σχετιζόμενες με αυτές τις απαιτήσεις δίδονται στον Ευρωκώδικα 8, ο οποίος συμπληρώνει τον Ευρωκώδικα 6 και είναι συμβατός με αυτόν.

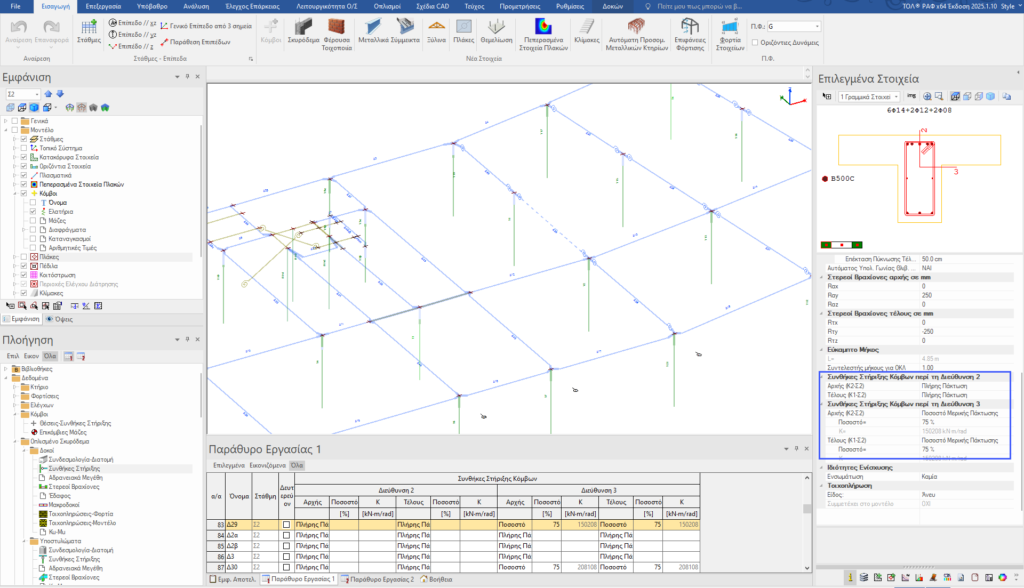

Το ΡΑΦ διαθέτει την δυνατότητα προσομοίωσης ημιάκαμπτων στηρίξεων στα άκρα του. Αυτό προσφέρει στις δοκούς, την δυνατότητα ανακατανομής των ροπών στήριξης, προς την ευμενέστερη περιοχή του ανοίγματος των δοκών, σύμφωνα με τον ΕΚ-8.1. Η δυνατότητα αυτή, είναι ιδιαίτερα σημαντική στις αντισεισμικές μελέτες με ικανοτικό σχεδιασμό, καθότι με αυτό τον τρόπο, μπορούν να αποφεύγονται προβλήματα που σχετίζονται με τις ικανοτικές τέμνουσες των δοκών και τους ικανοτικούς ελέγχους των κόμβων.

Οι ημιάκαμπτες συνδέσεις εισάγονται με απλό τρόπο, είτε σαν τιμή ελατηρίου, είτε σαν ποσοστό πάκτωσης του γραμμικού στοιχείου, με αυτόματη μετατροπή σε τιμή ελατηρίου.

Αμέσως μετά την εκτέλεση της ανάλυσης, εμφανίζεται ο εποπτικός συγκεντρωτικός πίνακας των γενικών ελέγχων του κτηρίου σύμφωνα με τις διατάξεις του κανονισμού επίλυσης. Οι γενικοί έλεγχοι περιλαμβάνουν για τα νέα κτήρια τον έλεγχο στρεπτικώς εύκαμπτου συστήματος, τον έλεγχο επάρκειας τοιχωμάτων για την αποφυγή ικανοτικού σχεδιασμού κόμβων nv, τον έλεγχο περιορισμού των σχετικών μετακινήσεων των ορόφων και τον έλεγχο επιρροής φαινομένων δεύτερης τάξης. Επίσης, τα αποτελέσματα κάθε ελέγχου παρουσιάζονται σε αναλυτικούς πίνακες αλλά και με γραφική απεικόνιση πάνω στον φορέα για πλήρη εποπτεία από τον μηχανικό.

➔Παρακολουθήστε το σχετικό video

Μετά την εκτέλεση της ανάλυσης, υπολογίζονται και παρουσιάζονται με γραφική θέαση πάνω σε έναν φορέα, τα διαγράμματα των εντατικών μεγεθών και των παραμορφώσεων για κάθε περίπτωση και συνδυασμό φόρτισης και για τις περιβάλλουσες. Επίσης, τα αποτελέσματα της ανάλυσης εμφανίζονται και σε μορφή πινάκων με αλληλεπίδρασή τους με την επιφάνεια σχεδίασης του ΡΑΦ, προσφέροντας έτσι τη βέλτιστη εποπτεία από τον μηχανικό.

➔Παρακολουθήστε το σχετικό video για τα αποτελέσματα της ανάλυσης στο ΡΑΦ

➔Παρακολουθήστε το σχετικό video για τα διαγράμματα της ανάλυσης στο ΡΑΦ





Το ΡΑΦ έχει ενσωματωμένους αυτοελέγχους των αποτελεσμάτων του, οι οποίοι αφορούν ελέγχους ισορροπίας δυνάμεων στο καθολικό σύστημα ΧΥΖ και είναι οι ακόλουθοι:

• Έλεγχοι ισορροπίας κόμβων: Ο έλεγχος ισορροπίας αφορά τις δυνάμεις των κόμβων, που αντιστοιχούν στου βαθμούς ελευθερίας, δηλαδή FX=0, FY=0, FZ=0, MX=0, MY=0 και MZ=0. Σε περίπτωση κόμβων που ανήκουν σε διάφραγμα, ο έλεγχος ισορροπίας αφορά τις δυνάμεις των κόμβων οι οποίες δεν αντιστοιχούν σε βαθμούς ελευθερίας οι οποίοι είναι συζευγμένοι με την λειτουργία διαφράγματος (FZ=0, MX=0 και ΜΥ=0).
• Έλεγχοι καθολικής ισορροπίας του κτηρίου: Πρόκειται για τους ελέγχους ισορροπίας όλων των δυνάμεων που ασκούνται στην κατασκευή: των εξωτερικών φορτίων που δρούν στο κτίριο, των αντιδράσεων των ακλόνητων ή των ελαστικών στηρίξεων, των αντιδράσεων των πεδίλων και των κατανεμημένων αντιδράσεων των πεδιλοδοκοκών ή των συνδετήριων δοκών. Ελέγχεται η ισορροπία των τριών δυνάμεων (FX, FY, FZ) και των ροπών (ΜΧ, ΜΥ, ΜΖ) ως προς την αρχή του καθολικού συστήματος αναφοράς.
