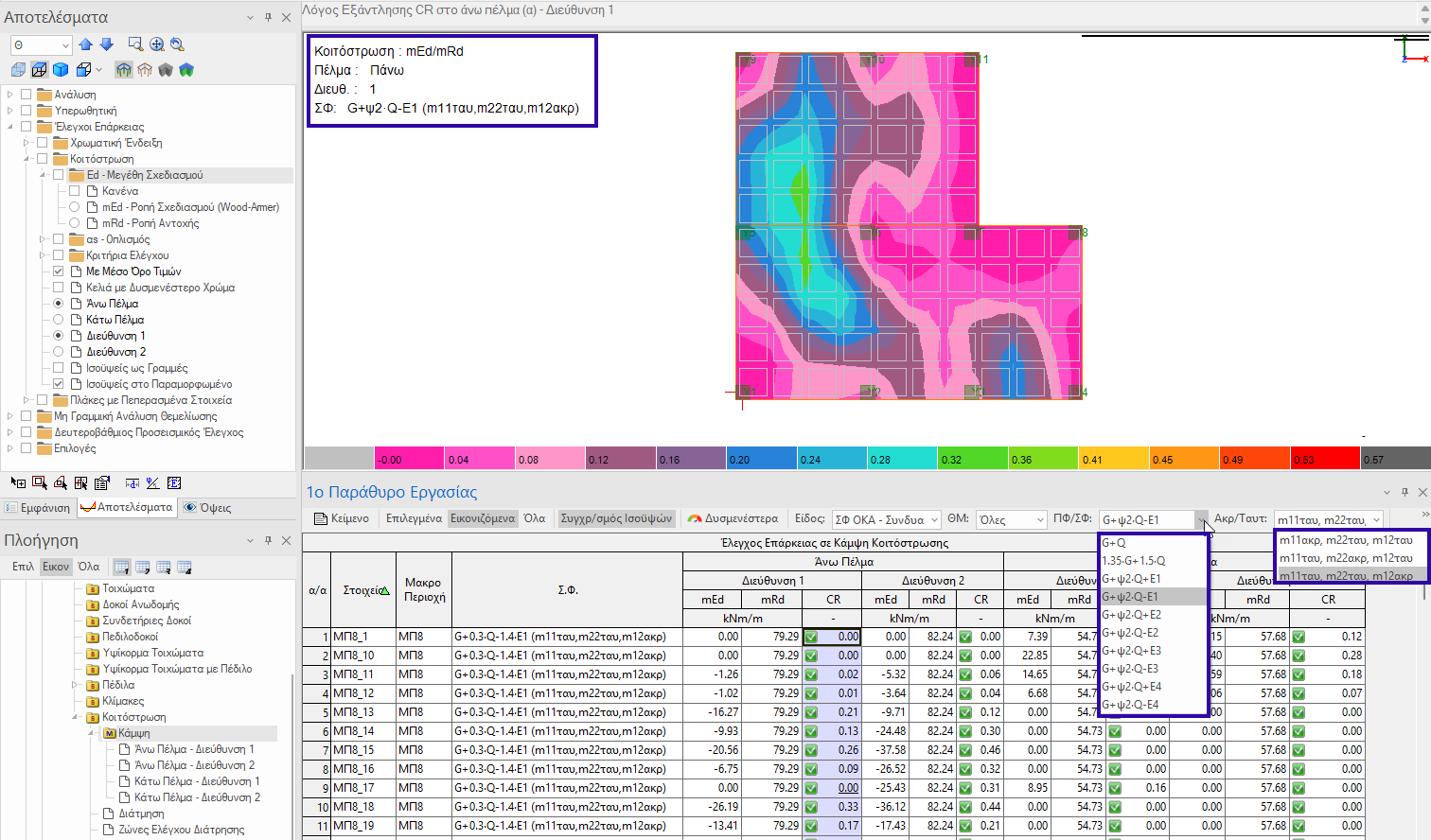

Από τις ροπές σχεδιασμού mEd1.άνω, mEd2.άνω και mEd1.κάτω, mEd2.κάτω, υπολογίζεται ο απαιτούμενος οπλισμός αs.απ στο άνω και κάτω πέλμα κάθε στοιχείου. Λαμβάνοντας υπόψη την γεωμετρία και τον τοποθετημένο από το χρήστη οπλισμό, το ΡΑΦ δίνει πλήθος χρήσιμων παράγωγων μεγεθών για τη διαστασιολόγηση και τον έλεγχο επάρκειας αντοχής σε κάμψη. Ειδικότερα το ΡΑΦ δίνει:

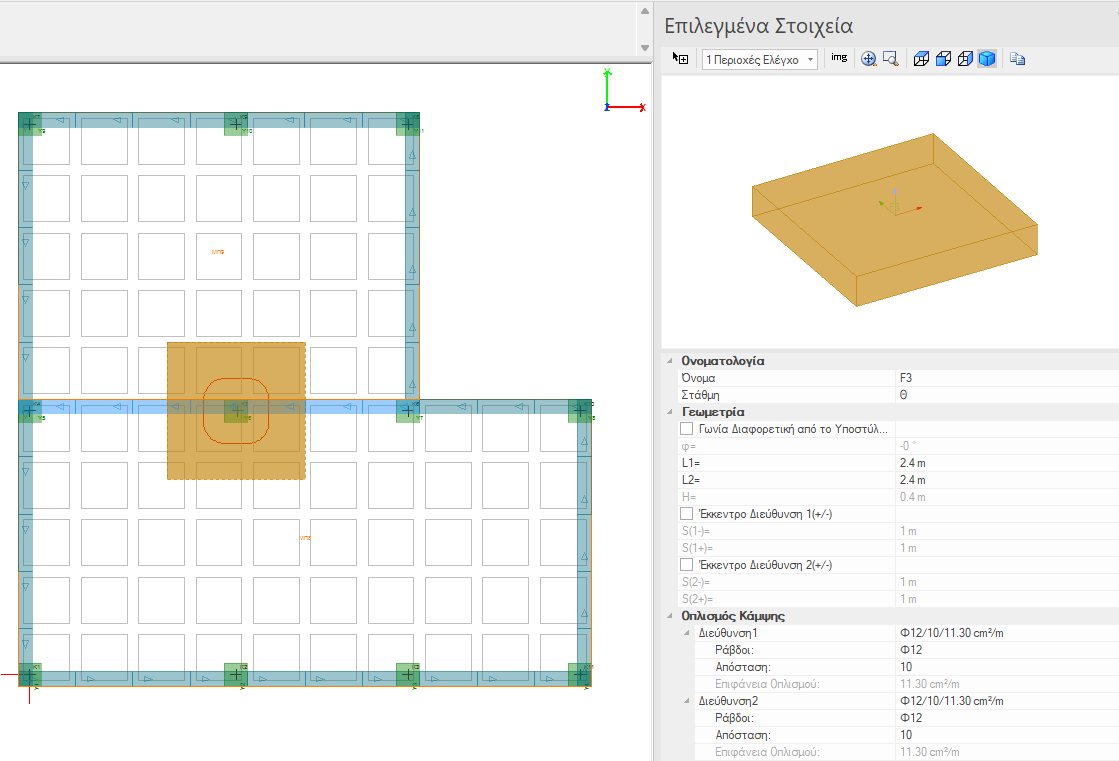

Στο ΡΑΦ δίνεται η δυνατότητα εισαγωγής στην κοιτόστρωση περιοχών ελέγχου διάτρησης. Σκοπός των περιοχών αυτών είναι ο έλεγχος και η αντιμετώπιση του φαινομένου της διάτρησης που εμφανίζεται στα σημεία έδρασης των κατακόρυφων στοιχείων στην κοιτόστρωση. Όπως και στην περίπτωση των πεδίλων, έτσι και στις περιοχές ενίσχυσης της κοιτόστρωσης έχουμε την δυνατότητα να ορίσουμε κοινή περιοχή ελέγχου διάτρησης για περισσότερα του ενός κατακόρυφα στοιχεία.

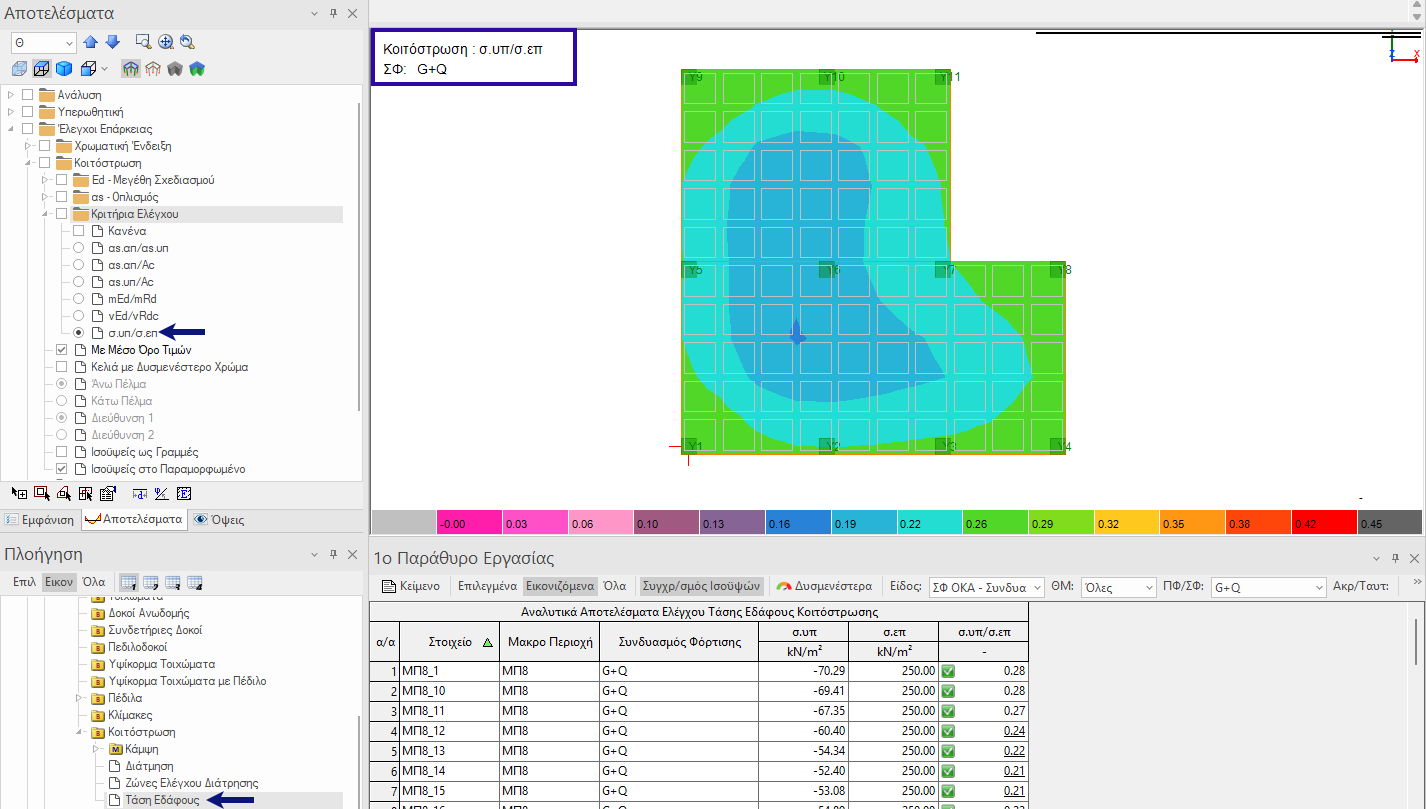

Πραγματοποιείται σύγκριση των μέσων τιμών των τάσεων στην περιοχή επιρροής του κάθε κόμβου με την επιτρεπόμενη τάση και ελέγχεται η υπέρβαση ή μη της φέρουσας ικανότητας του εδάφους.

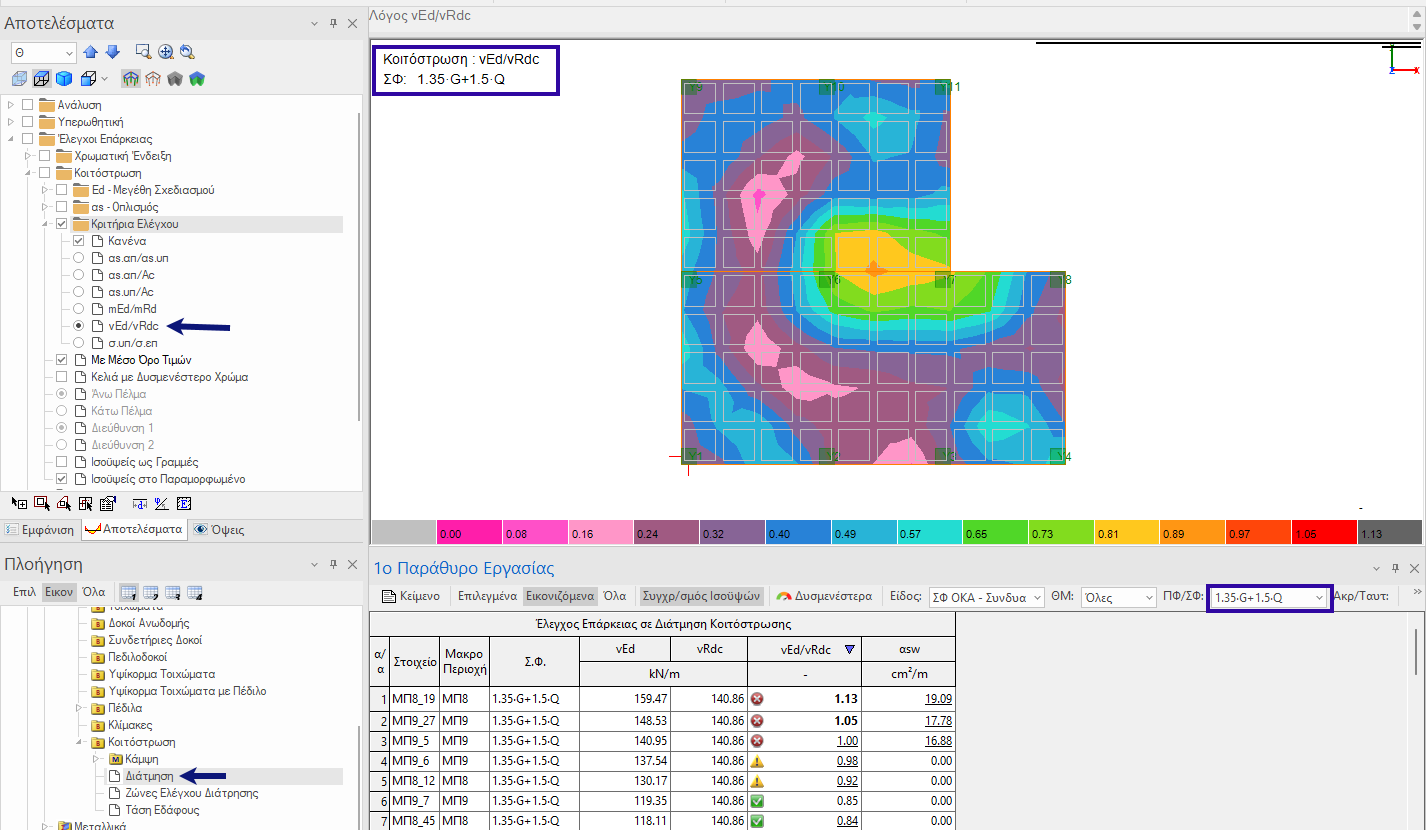

Πραγματοποιείται έλεγχος αν απαιτείται οπλισμός διάτμησης, δηλαδή ελέγχεται εάν το σώμα της κοιτόστρωσης είναι ικανό να παραλάβει την τέμνουσα δύναμη για όλους τους εξεταζόμενους συνδυασμούς φόρτισης χωρίς οπλισμό διάτμησης. Εάν προκύψει ότι απαιτείται οπλισμός διάτμησης, τότε υπολογίζεται ο απαιτούμενος οπλισμός.

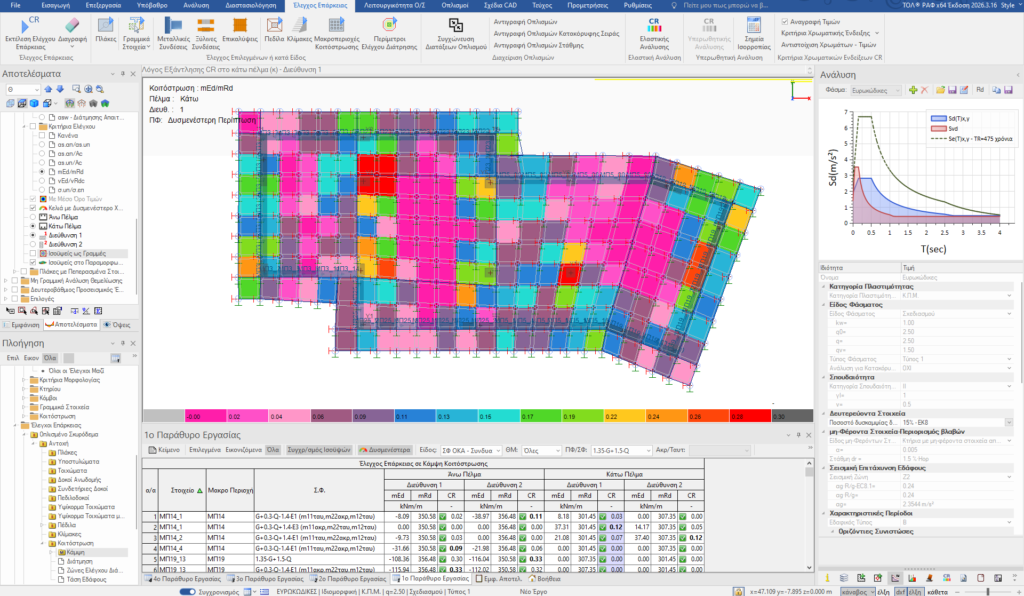

Όλα τα παραπάνω μεγέθη παριστάνονται τόσο με μορφή ισοϋψών καμπυλών στην οθόνη γραφικών, όσο και αριθμητικά σε σειρά κατάλληλων πινάκων, οι οποίοι συγχρονίζονται πλήρως με τα γραφικά, ώστε ο μηχανικός να έχει την πλήρη εποπτεία και έλεγχο των απαιτήσεων της μελέτης του.

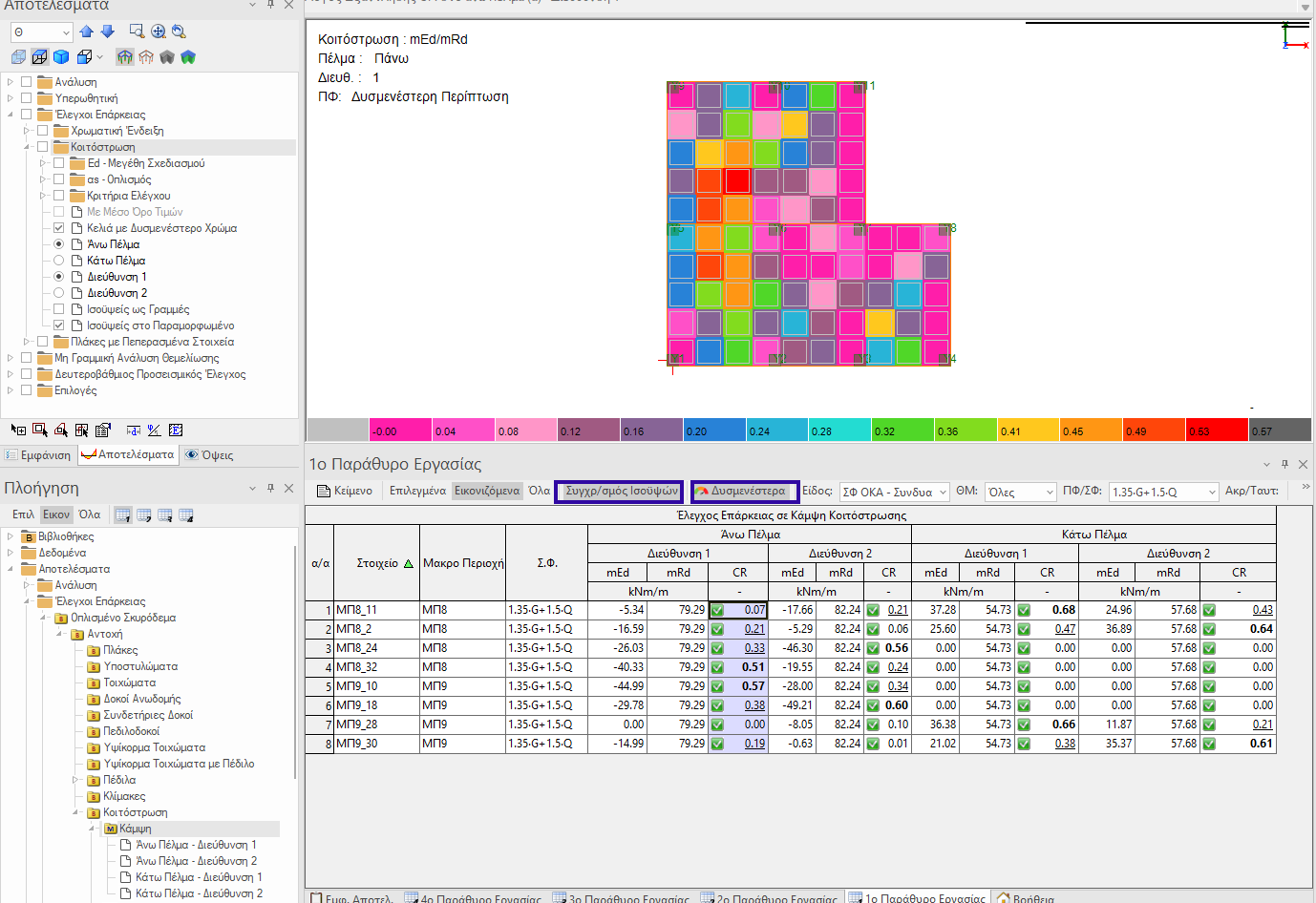

Δίνεται η δυνατότητα να εμφανίσουμε τόσο γραφικά όσο και σε πίνακα, τις δυσμενέστερες τιμές από όλους τους συνδυασμούς φόρτισης για συγκεκριμένη διεύθυνση και πέλμα.

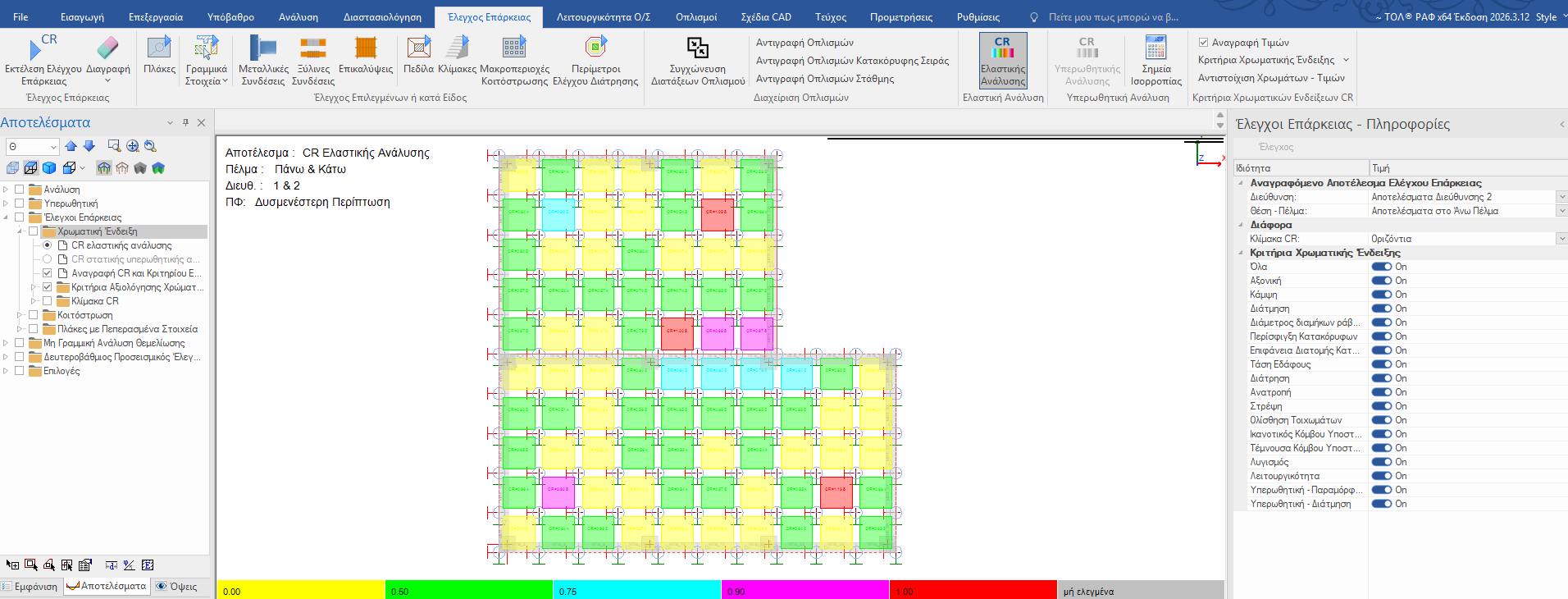

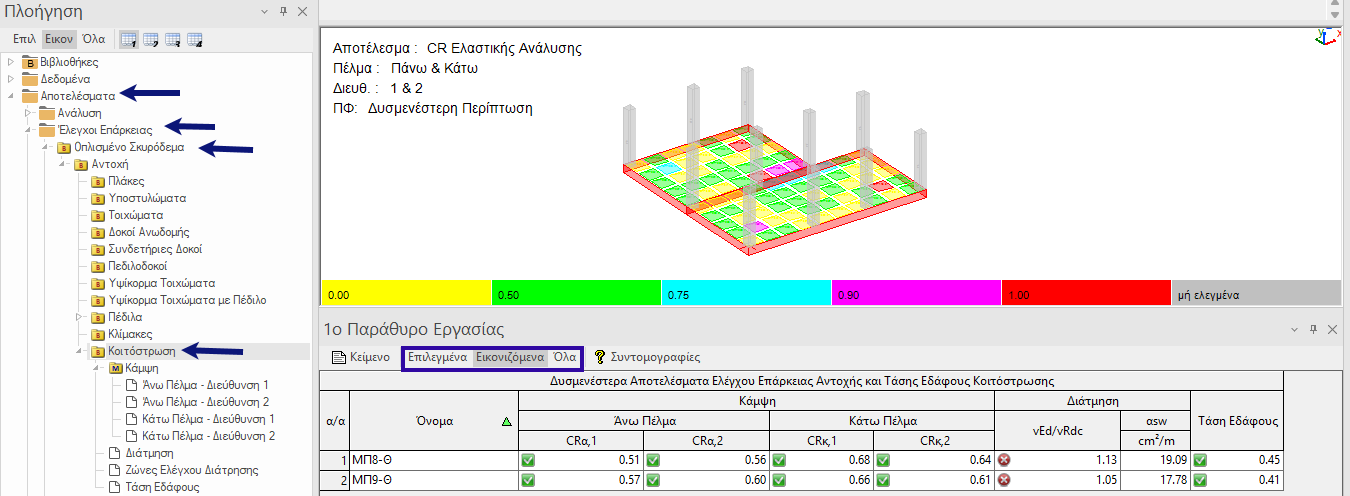

Επίσης, μετά την ολοκλήρωση του ελέγχου επάρκειας κάθε στοιχείο μακροπεριοχής κοιτόστρωσης, λαμβάνει ένα χρώμα ανάλογα με το δυσμενέστερο λόγο εξάντλησης από όλους τους ελέγχους. Έτσι ο μελετητής μπορεί εύκολα και γρήγορα να εντοπίσει που παρουσιάζεται η μεγαλύτερη ένταση.
