Μέθοδος Προσομοίωσης Κοιτόστρωσης
Οι δύο βασικοί άξονες για την προσομοίωση της κοιτόστρωσης στο ΡΑΦ είναι η προσομοίωση του σώματος της πλάκας κοιτόστρωσης και η προσομοίωση της έδρασης. Η διαδικασία που ακολουθεί το ΡΑΦ
⟰ / Προϊοντα / Οπλισμένο Σκυρόδεμα / Κοιτόστρωση /
Αποτελέσματα Ανάλυσης Κοιτόστρωσης
Μετά από την επίλυση ενός κτηρίου με θεμελίωση κοιτόστρωσης, το ΡΑΦ παρουσιάζει πληθώρα διαγραμμάτων αποτελεσμάτων. Όλα τα διαγράμματα προβάλλονται στην οθόνη του ΡΑΦ με τη μορφή ισοϋψών καμπυλών και κατάλληλου χρωματισμού, έτσι ώστε η προβολή να είναι εποπτική και άμεσα αξιολογήσιμη.
ΕΧΕΤΕ ΕΡΩΤΗΣΕΙΣ ;
Επικοινωνήστε μαζί μας
Μετά από την επίλυση ενός κτιρίου το οποίο έχει κοιτόστρωση, το ΡΑΦ κάνοντας μετεπεξεργασία των βασικών εξαγομένων αποτελεσμάτων της ανάλυσης παρουσιάζει τα ακόλουθα διαγράμματα:
(α) Διάγραμμα τοπικών (καρτεσιανών) ροπών κάμψης m11,
(β) Διάγραμμα τοπικών (καρτεσιανών) ροπών κάμψης m22,
(γ) Διάγραμμα ροπών συστροφής m12
(δ) Διάγραμμα κατακόρυφων τεμνουσών δυνάμεων vZ,
(ε) Διάγραμμα κατακόρυφων μετακινήσεων (βυθίσεων) wz,

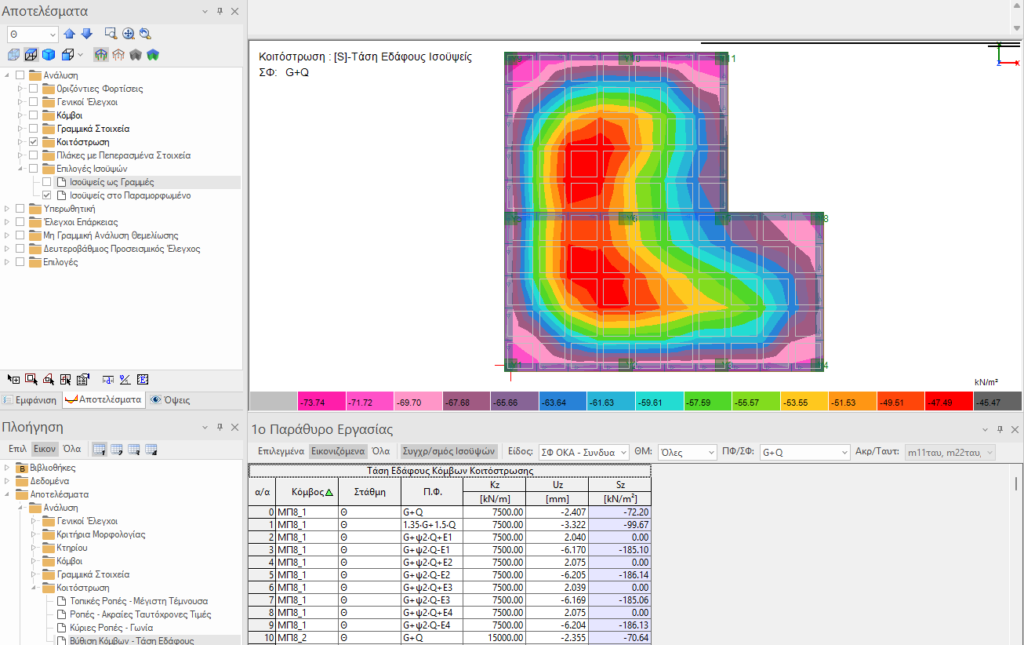

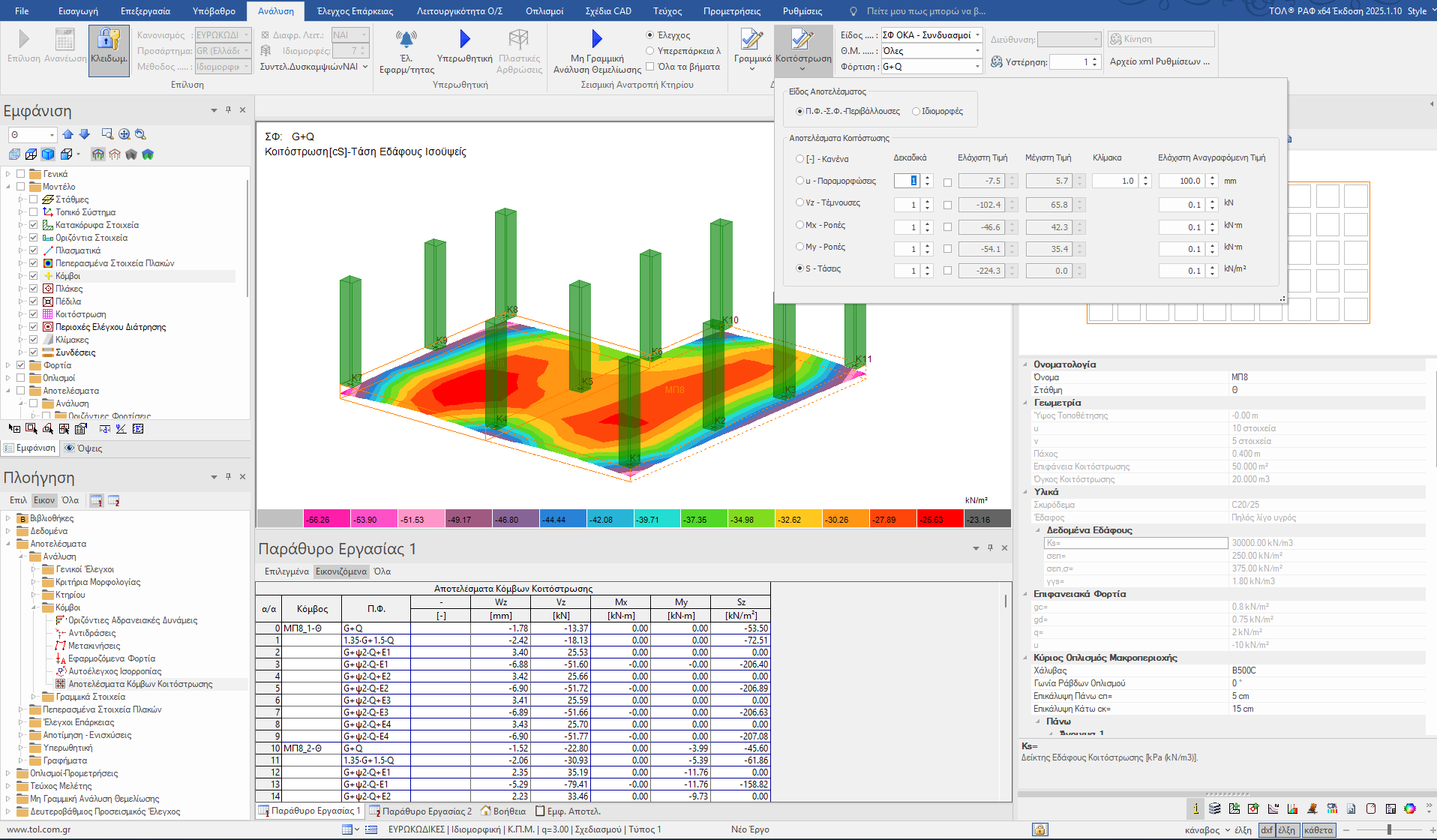

(στ) Διάγραμμα τάσεων εδάφους S.
Όλα τα παραπάνω διαγράμματα προβάλλονται στην οθόνη του ΡΑΦ με τη μορφή ισοϋψών καμπυλών και κατάλληλου χρωματισμού, έτσι ώστε η προβολή να είναι εποπτική και άμεσα αξιολογήσιμη.

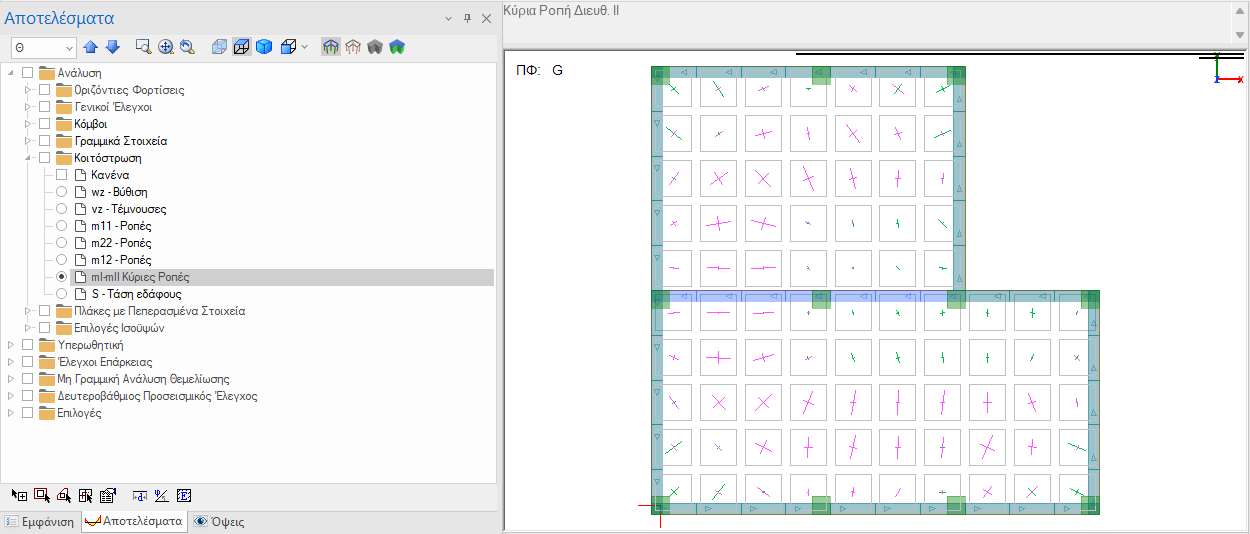

Επιπλέον το ΡΑΦ σχεδιάζει και τη ροή των Κύριων Ροπών και της γωνίας αυτών mI, mII, α, που παριστάνεται με δύο κάθετες γραμμές μήκους ανάλογα το μέγεθος κάθε ροπής και με διαφορετικό χρώμα των αρνητικών από τις θετικές ροπές.
Κοιτόστρωση

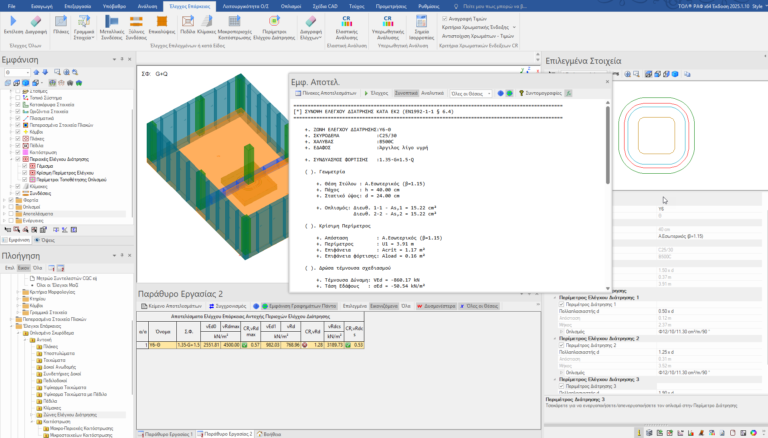

Έλεγχοι Αντοχής Κοιτόστρωσης
Η κοιτόστρωση είναι πλάκα εδραζόμενη επί του εδάφους. Επομένως οι έλεγχοι αντοχής που απαιτούνται για αυτές είναι συνδυασμός των ελέγχων που απαιτούν οι πλάκες αλλά και όλα τα
