Ανάλογα με τον επιλεγμένο κανονισμό επίλυσης, το ΡΑΦ εκτελεί όλους τους απαραίτητους ελέγχους επάρκειας αντοχής κάθε δομικού στοιχείου Φ.Τ.

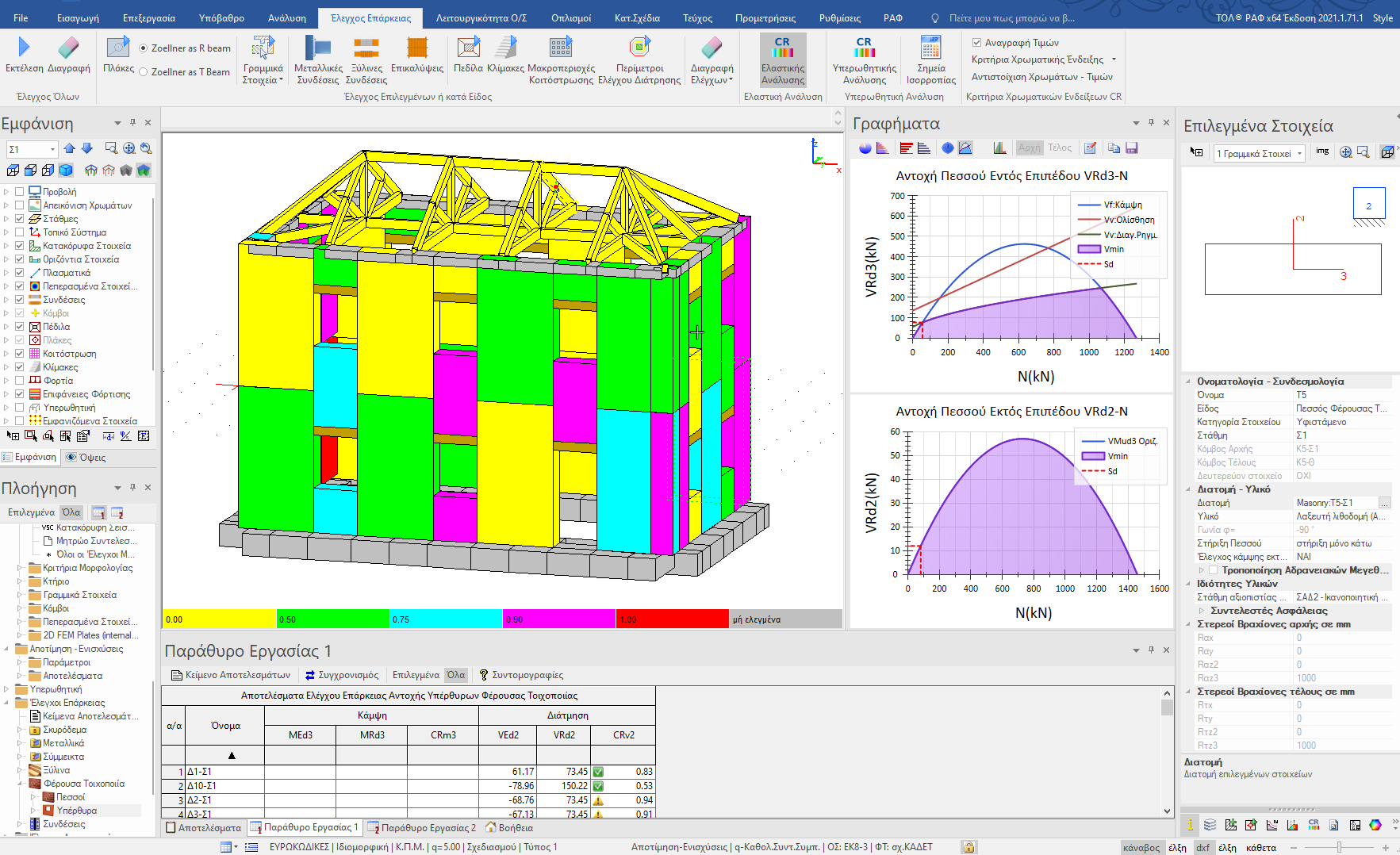

Με τη γραφική απεικόνιση της καμπτικής ικανότητας των πεσσών μέσω του διαγράμματος αλληλεπίδρασης κάμψης με ορθή δύναμη, τόσο για την εντός όσο και για την εκτός επιπέδου κάμψη, ο έλεγχος της επάρκειας αντοχής γίνεται ευκολότερος και εποπτικότερος.
Στο διάγραμμα παριστάνεται σε Όρους Τεμνουσας VRd τόσο η Καμπύλη Καμπτικής Αντοχής του στοιχείου όσο και οι καμπύλες Ολίσθησης και Διαγώνιας Ρηγμάτωσης. Επιπλέον παριστάνεται το Διάνυσμα Έντασης VSd του επιλεγμένου Συνδυασμού Φόρτισης (Σ.Φ.).
Εντοπίζεται συνεπώς η περιοχή κάτω από όλες τις καμπύλες η οποία αποτελεί το Χώρο Αντοχής της διατομής. Η διατομή παραλαμβάνει με ασφάλεια τα φορτία από όσους Σ.Φ. βρίσκονται εντός αυτής της περιοχής.
Τα αποτελέσματα των ελέγχων παρουσιάζονται στην οθόνη γραφικών με χρωματική διαβάθμιση κάθε δομικού μέλους, ανάλογα με το δυσμενέστερο λόγο εξάντλησης από όλους τους ελέγχους που απαιτεί ο επιλεγμένος κανονισμός.
Το ΡΑΦ επιπλέον δίνει τα αποτελέσματα όλων των ελέγχων σε πίνακες με δυνατότητα ταξινόμησης ώστε να μπορεί να εντοπιστεί εύκολα ο δυσμενέστερος έλεγχος.
Επίσης, όπως πάντα υπάρχουν τόσο τα συνοπτικά όσο και τα αναλυτικά αποτελέσματα σε μορφή κειμένου, ώστε ο μηχανικός να μπορεί να παρακολουθήσει την ροή και να μπορεί να επαληθεύσει τους υπολογισμούς.
Ο Ευρωκώδικας 1, που συχνά αναφέρεται ως EN 1991, είναι ένα ολοκληρωμένο σύνολο ευρωπαϊκών προτύπων που περιλαμβάνει μεθοδολογίες για την αξιολόγηση των φορτίων, πληροφορίες για τις ιδιότητες των υλικών, τον
Τα εξαγόμενα σχέδια αφορούν την κάτοψη του κτηρίου, τις όψεις των ξύλινων ζευκτών με την αναγραφή του ονόματος της διατομής και των διαστάσεών τους.
Στα Ξύλινα κτήρια προμετρούνται όλα τα δομικά μέλη από δομική ξυλεία.
Το παρόν πρότυπο, ΕΝ 1995 1-1, περιγράφει τις αρχές και της απαιτήσεις της ασφάλειας, λειτουργικότητας και ανθεκτικότητας στο χρόνο των κατασκευών από ξυλεία.
