Αυτόματη εισαγωγή μεταλλικών κτηρίων

Δυνατότητες της υπομονάδας “Αυτόματη Εισαγωγή Μεταλλικών Κτηρίων”

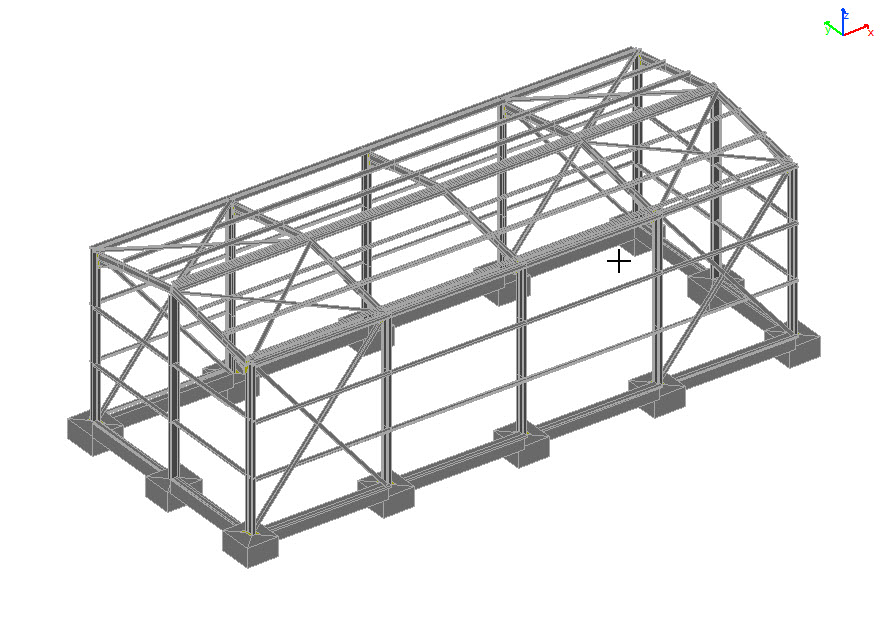

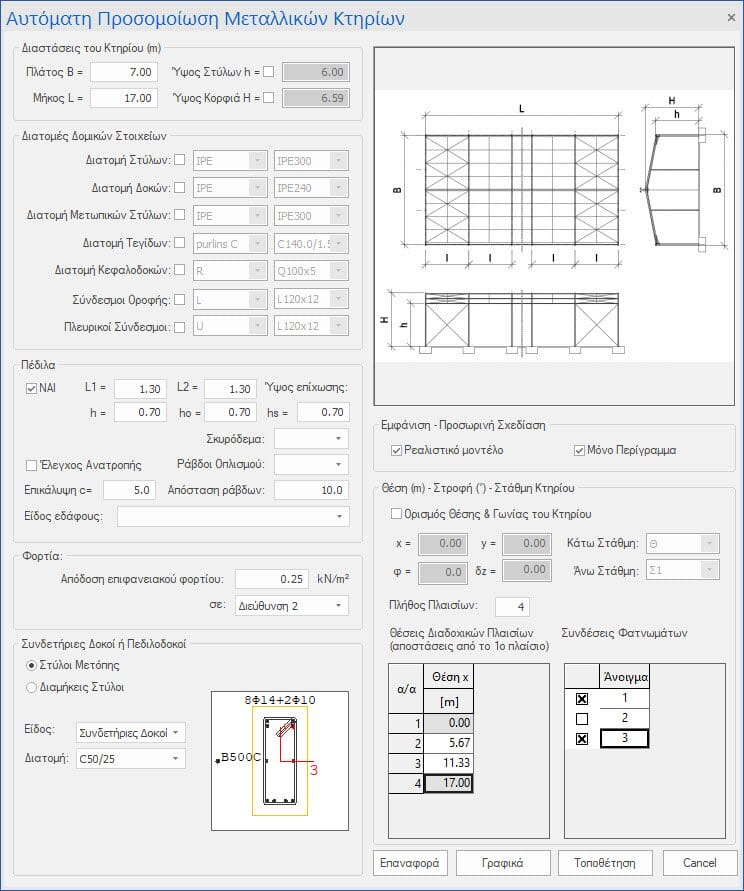

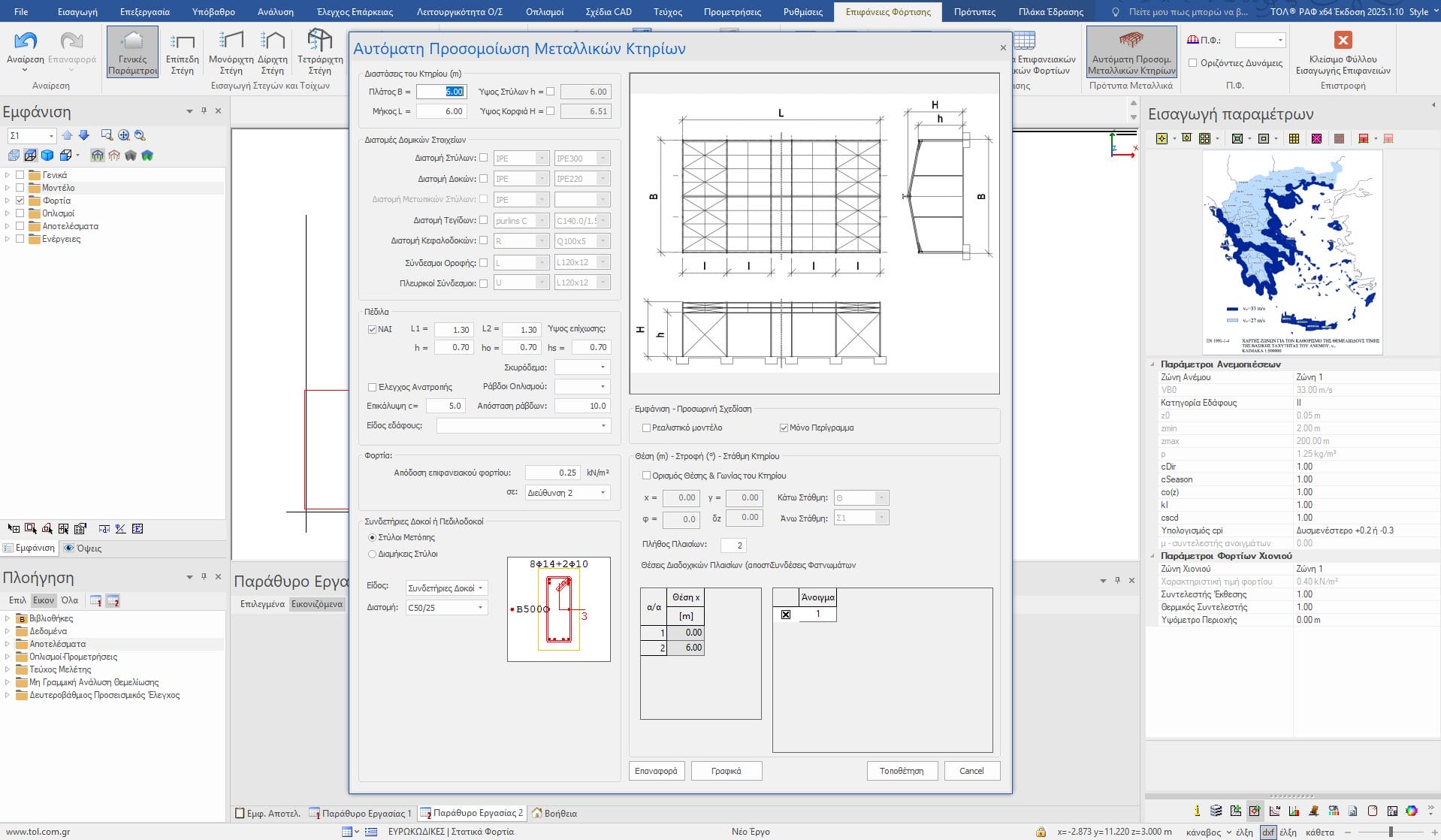

Η εισαγωγή ενός πλήρους μεταλλικού φορέα γίνεται με αυτοματοποιημένη διαδικασία μέσω ενός παραθύρου διαλόγου το οποίο περιέχει όλες τις επιλογές για τη διαμόρφωσή του. Οι δυνατότητες αυτές αφορούν αναλυτικότερα:

• Ορισμό των εξωτερικών διαστάσεων του κτηρίου (πλάτος, μήκος και ύψη).
• Ορισμό των διατομών των δομικών στοιχείων με κατηγοριοποίηση σε: στύλους, δοκούς, μετωπικούς στύλους, τεγίδες, κεφαλοδοκούς, συνδέσμους οροφής και πλευρικούς συνδέσμους.
• Οι διατομές των στοιχείων επιλέγονται αυτόματα και παραμετρικά με τέτοιο τρόπο ώστε όλα τα δομικά στοιχεία του κτηρίου να είναι επαρκή, μπορούν όμως να τροποποιηθούν από το μηχανικό εφόσον το κρίνει σκόπιμο.

• Αυτόματη εισαγωγή θεμελίωσης του φορέα είτε με πεδιλοδοκούς, είτε με συνδυασμό πεδίλων – συνδετήριων δοκών και επιλογή του είδους του εδάφους.
• Αυτόματη εισαγωγή επιφανειών φόρτισης στο κτήριο και απόδοσή των επιφανειακών φορτίων στα γραμμικά μέλη.
• Αυτόματη εισαγωγή στο προσομοίωμα των απαιτούμενων συνδέσεων (ροπής, πλάκες έδρασης, συνδέσεις ενισχυμένων άκρων).
• Επιλογή ακριβούς τοποθέτησης του παραγόμενου κτηρίου σε οποιαδήποτε στάθμη, ορίζοντας τη θέση και τη γωνία τοποθέτησής του αλλά και γραφική τοποθέτηση για περισσότερη ευκολία και καλύτερη εποπτεία.
• Το μεταλλικό κτήριο μπορεί να είναι νέο ή να τοποθετηθεί ως προσθήκη σε κάποιο υφιστάμενο κτήριο π.χ. από οπλισμένο σκυρόδεμα. Η σύνδεση των δύο κτηρίων γίνεται αυτόματα από το ΡΑΦ, ενώ το μικτό κτήριο επιλύεται ως ένας ενιαίος φορέας στον τρισδιάστατο χώρο.
• Μετά την εισαγωγή του φορέα, ο μελετητής – μηχανικός μπορεί να τροποποιήσει το κτήριό του όπως επιθυμεί, χρησιμοποιώντας τα βοηθητικά εργαλεία του ΡΑΦ.
