Μεταλλικά κτήρια
Δράσεις ανέμων και χιονιού
Οι “Δράσεις Ανέμων και Χιονιού” αποτελούν την υπομονάδα του ΡΑΦ, η οποία περιλαμβάνει τον υπολογισμό των δράσεων και των φορτίων χιονιού κατά το σχεδιασμό κτηρίων σύμφωνα με τις διατάξεις του
Δυνατότητες της υπομονάδας “Δράσεις Ανέμων και Χιονιού”
Οι ‘Δράσεις Ανέμων και Χιονιού’ αποτελούν την Υ/Μ του ΡΑΦ, η οποία περιλαμβάνει τον υπολογισμό των δράσεων των ανέμων και των φορτίων χιονιού κατά το σχεδιασμό κτηρίων σύμφωνα με τις διατάξεις του ΕΚ-1.4.
ΕΧΕΤΕ ΕΡΩΤΗΣΕΙΣ ;
Επικοινωνήστε μαζί μας
- Εισαγωγή των κατάλληλων στατικών περιπτώσεων φόρτισης από τις συνολικά διαθέσιμες 16 διαθέσιμες Π.Φ. ανέμου και 3 Π.Φ. χιονιού, ανάλογα με το είδος της επιφάνειας φόρτισης και σύμφωνα με τις απαιτήσεις του κανονισμού, όπου επιβάλλεται η αξιολόγηση όλων των πιθανών συνδυασμών θετικών – αρνητικών συντελεστών επιφανειακής πίεσης cp.
- Εξαιρετικά εύκολος, ταχύτατος κι εποπτικός τρόπος διαμόρφωσης των απαραίτητων συνδυασμών φόρτισης με το πάτημα μόνο ενός πλήκτρου. Το ΡΑΦ διαμορφώνει το μεγάλο αριθμό των συνδυασμών φόρτισης (Σ.Φ.), στους οποίους οι περιπτώσεις φόρτισης με μεταβλητές δράσεις ανέμου, λαμβάνονται υπόψη ταυτόχρονα με τις υπόλοιπες μεταβλητές δράσεις, τόσο ως κύριες, όσο και ως δευτερεύουσες/συνοδευτικές δράσεις.
- Δυνατότητα διαμόρφωσης με εύκολο τρόπο, απεριόριστων πρόσθετων Σ.Φ. από το μελετητή, προκειμένου για μη τυπικές και σύνθετες περιπτώσεις συνδυασμού κύριων – δευτερευουσών και δυσμενών – ευμενών δράσεων ανέμου και χιονιού.
- Ορισμός των παραμέτρων του κτηρίου, όπως η ζώνη ανέμου και χιονιού σύμφωνα με το Εθνικό Προσάρτημα, η θέση, το υψόμετρο, το ανάγλυφο του εδάφους, η τραχύτητα της επιφάνειας, η ένταση στροβιλισμού, η μέση ταχύτητα ανέμου κ.α.
- Υπολογισμός των φορτίων για κάθε περίπτωση φόρτισης για εξωτερική ή/ και για εσωτερική πίεση κατ’ επιλογή του μελετητή, σύμφωνα με τις ανάγκες της μελέτης.
- Περιγραφή των επιφανειών φόρτισης γραφικά και απόδοση φορτίων σε αυτές. Τα είδη των επιφανειών φόρτισης που υποστηρίζονται από το ΡΑΦ είναι οι στέγες, επίπεδες, μονόριχτες, δίριχτες και τετράριχτες, οι κατακόρυφοι τοίχοι και τα πατάρια.
- Αυτόματος υπολογισμός των συντελεστών εξωτερικής κι εσωτερικής πίεσης cpe και cpi για κάθε επιμέρους επιφάνεια της στέγης ή του κατακόρυφου τοίχου και υπολογισμός της επιφανειακής πίεσης του ανέμου που δρα σε κάθε επιμέρους επιφάνεια.
- Οι φορτιστικές καταστάσεις των επιφανειών φόρτισης λόγω ανεμοπιέσεων και φορτίων χιονιού αντιμετωπίζονται στο ΡΑΦ με την προσομοίωση κι επίλυση υποσυστημάτων κανάβων γραμμικών πεπερασμένων στοιχείων με κατάλληλη διακριτοποίηση, έτσι ώστε τα αποδιδόμενα φορτία στα γραμμικά μέλη να είναι ακριβή.
- Αυτόματη μετατροπή από το ΡΑΦ των επιφανειακών φορτίων σε γραμμικά φορτία και απόδοσή τους στα μέλη. Τα γραμμικά φορτία κατ’ επιλογή του μελετητή μπορούν να αποδίδονται είτε σε ζευκτά/δοκούς/υποστυλώματα, είτε σε τεγίδες/μηκίδες.
- Επιβεβαίωση της ορθότητας των υπολογισμών και της απόδοσης των γραμμικών φορτίων, με έλεγχο ισορροπίας μεταξύ των υπολογιζόμενων επιφανειακών φορτίων και των γραμμικών φορτίων που έχουν αποδοθεί στα μέλη. Οι τιμές των συνισταμένων δράσεων και το ποσοστό τυχόν απόκλισης, δίνονται σε μορφή πίνακα για το σύνολο των περιπτώσεων φόρτισης.
- Πλήρη αναλυτικά αποτελέσματα του υπολογισμού και της απόδοσης των επιφανειακών φορτίων σε μορφή κειμένου, όπου ο μελετητής μπορεί να παρακολουθήσει όλη την υπολογιστική διαδικασία και να επαληθεύσει τις αριθμητικές τιμές.
Μεταλλικά κτήρια
Αυτόματη εισαγωγή μεταλλικών κτηρίων

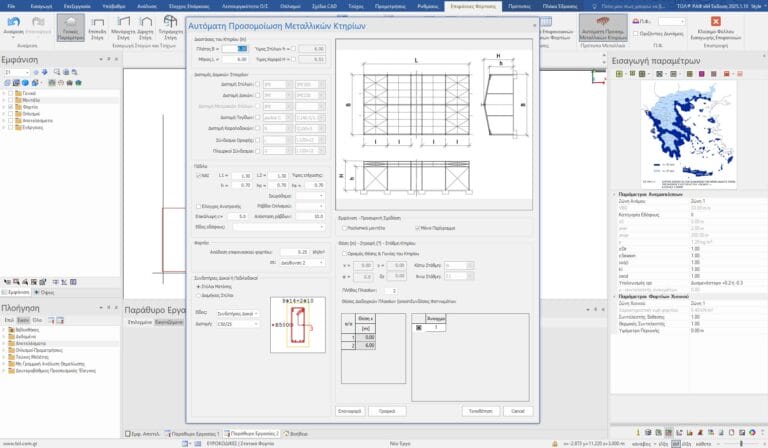

Μέσω της Υ/Μ «Αυτόματη Εισαγωγή Μεταλλικών Κτηρίων» παράγεται εύκολα και γρήγορα ένα πλήρες μεταλλικό κτήριο. Η αυτόματη αυτή εισαγωγή αφορά μονώροφα μεταλλικά κτήρια βιοτεχνικής ή βιομηχανικής χρήσης, αποθήκες, αίθουσές κλπ.
