Οι δυνατότητες του Ακριβούς Ελέγχου Λειτουργικότητας

Το ΡΑΦ, μέσα από εκτεταμένες υπολογιστικές διαδικασίες, υπολογίζει τις απομειωμένες δυσκαμψίες των μελών των πλαισίων και των πλακών με πεπερασμένα στοιχεία, στην κατάσταση ΙΙ – των ρηγματωμένων διατομών.

ΕΧΕΤΕ ΕΡΩΤΗΣΕΙΣ ;

Επικοινωνήστε μαζί μας

Το προϊον προστέθηκε στο καλάθι!

Δυνατότητες της υπομονάδας

Ακριβής υπολογισμός δυσκαμψιών των διατομών στη ρηγματωμένη κατάσταση (Στάδιο ΙΙ) για δοκούς, υποστυλώματα και πλάκες πεπερασμένων στοιχείων, λαμβάνοντας υπόψη τον ερπυσμό, τη συστολή ξήρανσης και τη ρηγμάτωση.
Επιλογή κατάλληλων στοιχείων ελέγχου των πλακών, βάσει των οποίων υπολογίζονται οι τελικές δυσκαμψίες τους για τον έλεγχο λειτουργικότητας, με δυνατότητα ορισμού τους από τον/την μηχανικό.
Ορισμός ικανού αριθμού γραμμών ελέγχου ανάμεσα σε δύο σημεία της πλάκας, για τον υπολογισμό της μέγιστης επιτρεπόμενης παραμόρφωσης σύμφωνα με τον ΕΝ1992-1-1
Ορισμός της ηλικίας του σκυροδέματος σε 3 χρονικά διαστήματα ελέγχου, κατά την επιβολή της φόρτισης (αφαίρεση ξυλοτύπων) , στο τέλος του χρόνου συντήρησης και τη στιγμή που εξετάζεται η παραμόρφωση, για τον αναλυτικό υπολογισμό του ερπυσμού και της συρρίκνωσης των δομικών μελών.

Επιλογή του οπλισμού ο οποίος θα χρησιμοποιηθεί για τον έλεγχο λειτουργικότητας των πλακών πεπερασμένων στοιχείων.
Υψηλής ποιότητας και ακρίβειας αποτελέσματα επίλυσης. Στις περιπτώσεις των πλακών Ο/Σ, όταν αυτές διαθέτουν διαφορετικό οπλισμό ανά διεύθυνση πλάκας, οι πλάκες αυτές, λόγω των διαφορετικών δυσκαμψιών του σταδίου ΙΙ, μπορούν να επιλύονται σαν ορθότροπες πλάκες.
Πλήρεις έλεγχοι λειτουργικότητας, αναλυτικά: έλεγχος παραμορφώσεων, έλεγχος ρηγματώσεων με υπολογισμό του εύρους των ρωγμών κι έλεγχος περιορισμού των τάσεων.
Υπολογισμός της τελικής παραμόρφωσης των δομικών στοιχείων μετά την επίλυση με δυσκαμψίες σταδίου ΙΙ.

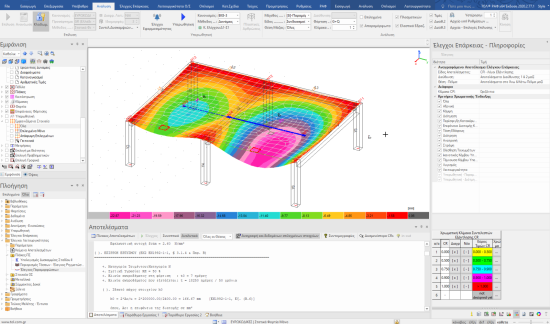

Παραμορφωμένος φορέας στην οριακή κατάσταση λειτουργίας.

Ανάλυση πεπερασμένων στοιχείων με απεικόνιση των αποτελεσμάτων σε ισοϋψείς καμπύλες και πίνακα.

Προσομοίωμα κτηρίου με πεπερασμένα στοιχεία πλακών και εμφάνιση των παραμορφώσεων στην κατάσταση ΙΙ (ρηγματωμένες διατομές).

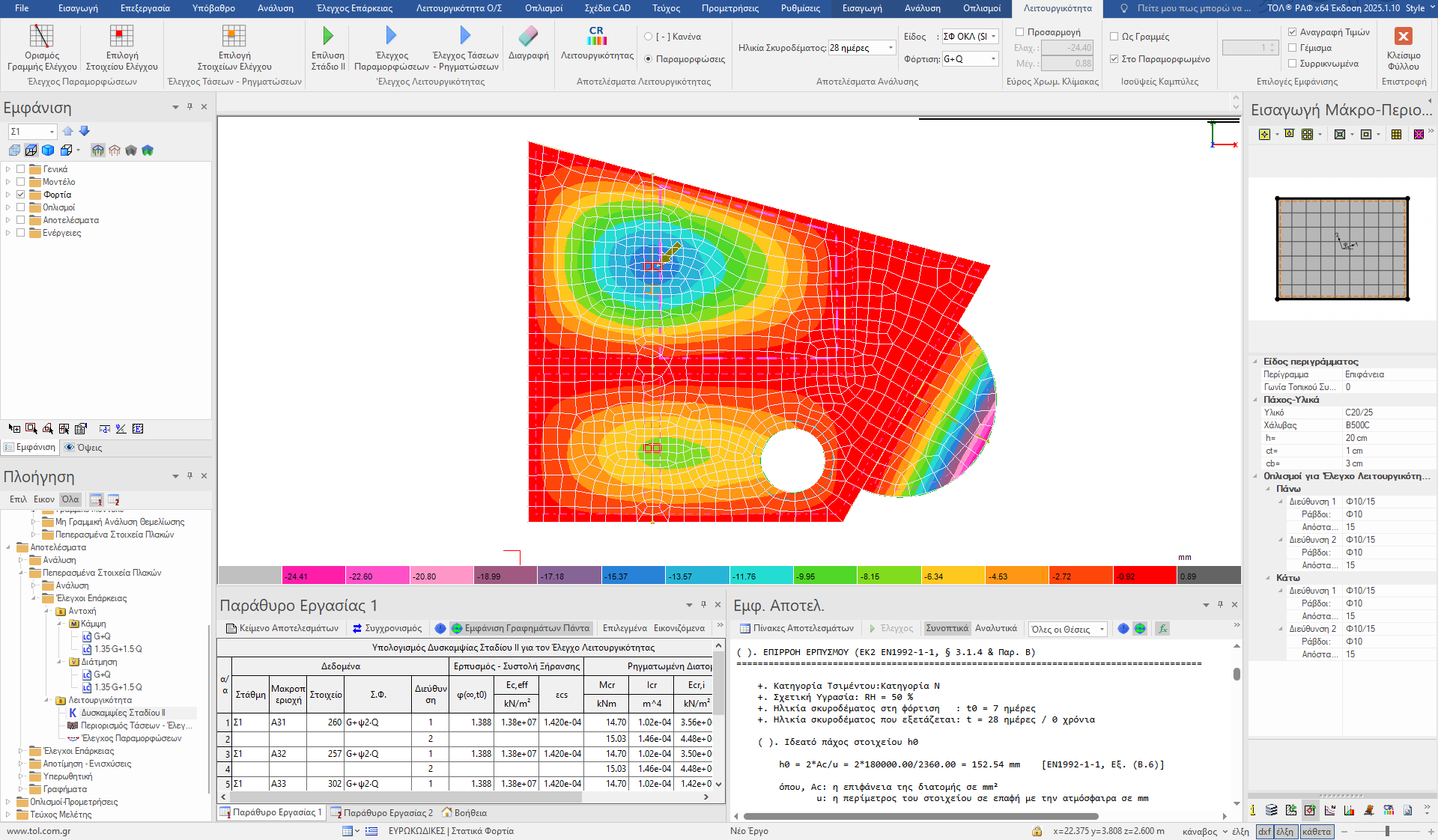

Εμφάνιση των παραμορφώσεων με ισοϋψείς καμπύλες—περιοχές για τις πλάκες, σε συνάρτηση με τον χρόνο και τη φόρτιση, για άμεση κι εποπτική θέαση του παραμορφωμένου φορέα καθ’ όλη τη διάρκεια της φόρτισης.

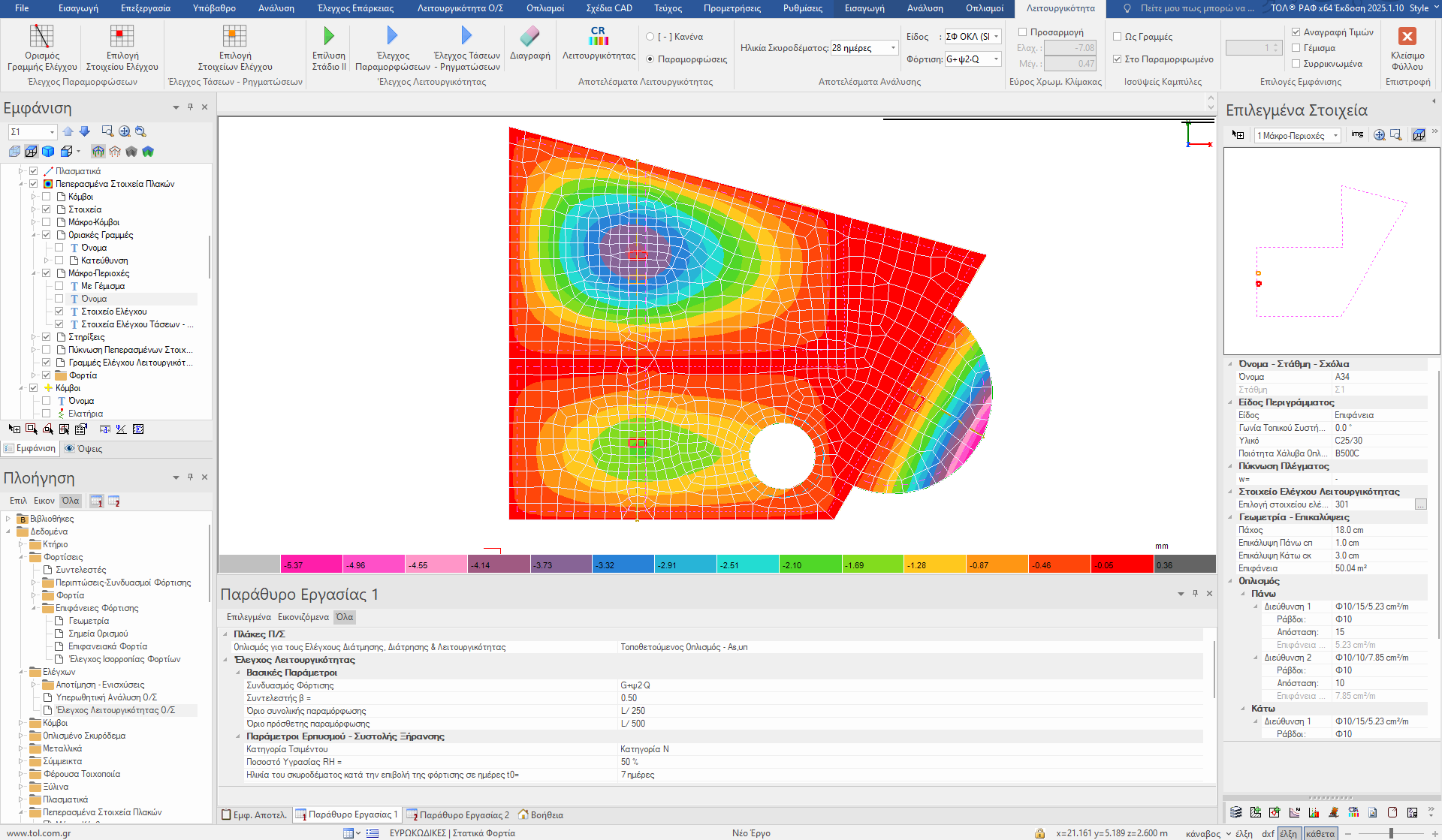

Επιλογή κατάλληλων στοιχείων των πλακών, για τον έλεγχο περιορισμού των τάσεων και των ρηγματώσεων, με δυνατότητα ορισμού τους από τον/την μηχανικό κι έλεγχος για κάθε ένα από αυτά τα στοιχεία και στις δύο διευθύνσεις του τοπικού συστήματος.

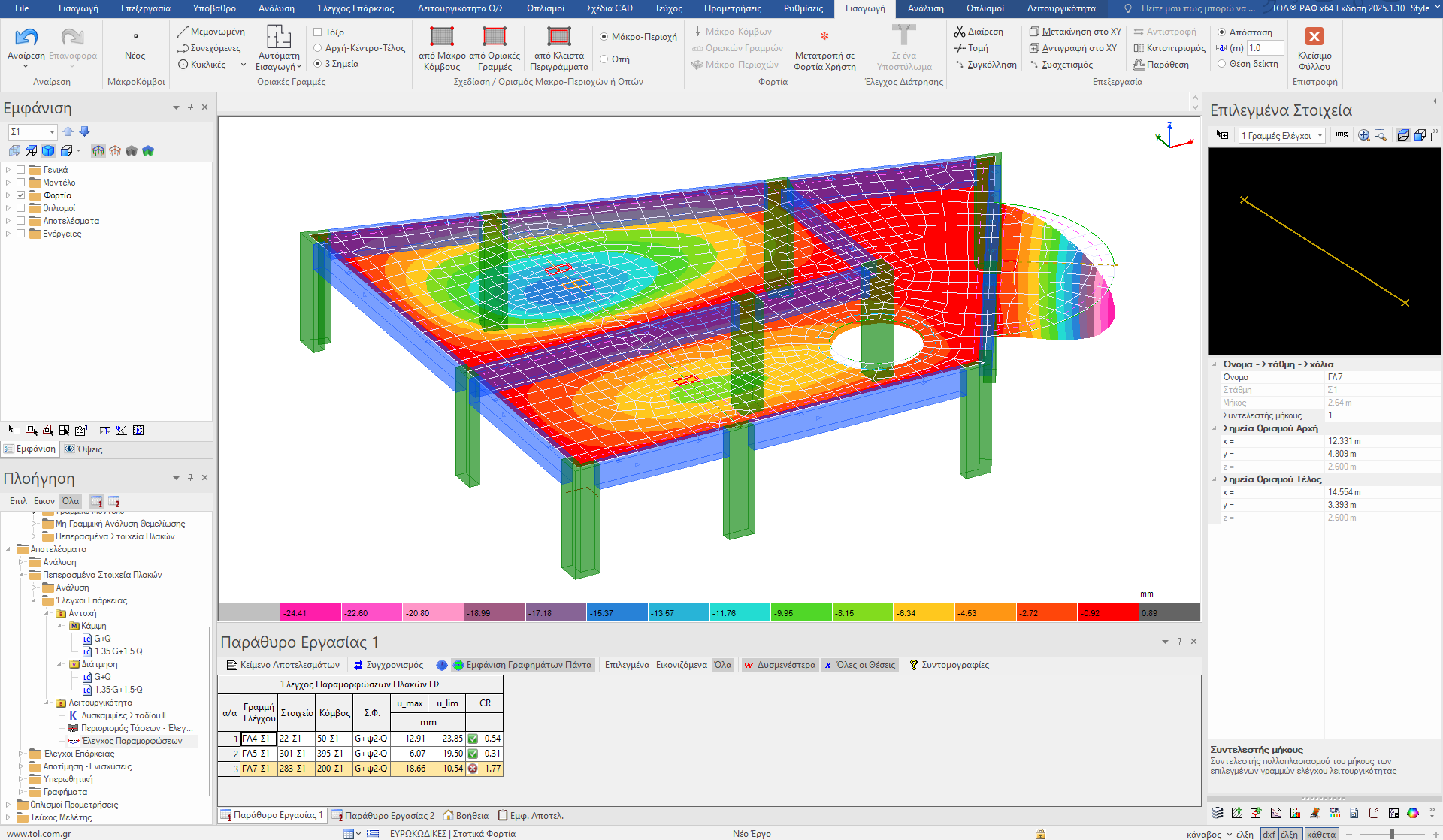

Χρωματική εποπτική παρουσίαση της εξάντλησης (CR) όλων των γραμμικών μελών και των γραμμών ελέγχου των πλακών με βάση τον αναλυτικό έλεγχο παραμορφώσεων.

Πλήρη αποτελέσματα σε μορφή πινάκων και αναλυτικών κειμένων υπολογισμών πλήρως διαδραστικών με την οθόνη γραφικών, ώστε ο μελετητής, όπως πάντα στο ΡΑΦ, να μπορεί να επαληθεύει την ορθότητα των ελέγχων.
Εμφάνιση των εντασιακών μεγεθών του φορέα που έχουν προκύψει από την ανάλυση πάνω στο ραβδόμορφο προσομοίωμα στην επιφάνεια εργασίας.
Εμφάνιση των παραμορφώσεων που υπολογίζονται μετά την επίλυση για τον επιλεγμένο συνδυασμό φόρτισης, συναρτήσει του χρόνου.
Σύνθεση ενός τεύχους μελέτης με σύγχρονη όψη, πλούσια εικονογράφηση κι εύχρηστη δομή με δυνατότητα εισαγωγής πρόσθετων εικόνων μέσω καταγραφής στιγμιοτύπων οθόνης.

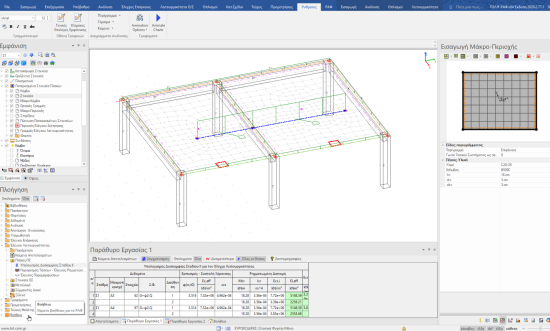

Υπολογισμός δυσκαμψιών διατομών στη ρηγματωμένη κατάσταση (Στάδιο ΙΙ).

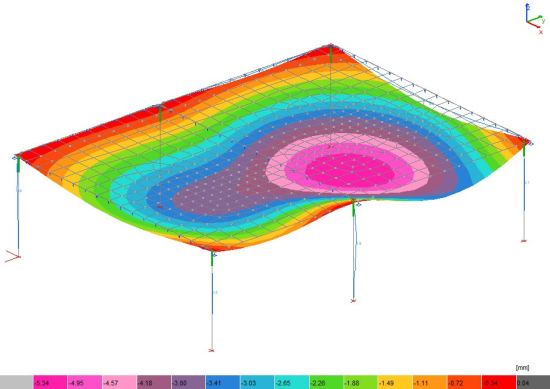

Ισοϋψείς καμπύλες βυθίσεων πλακών στην οριακή κατάσταση λειτουργικότητας.

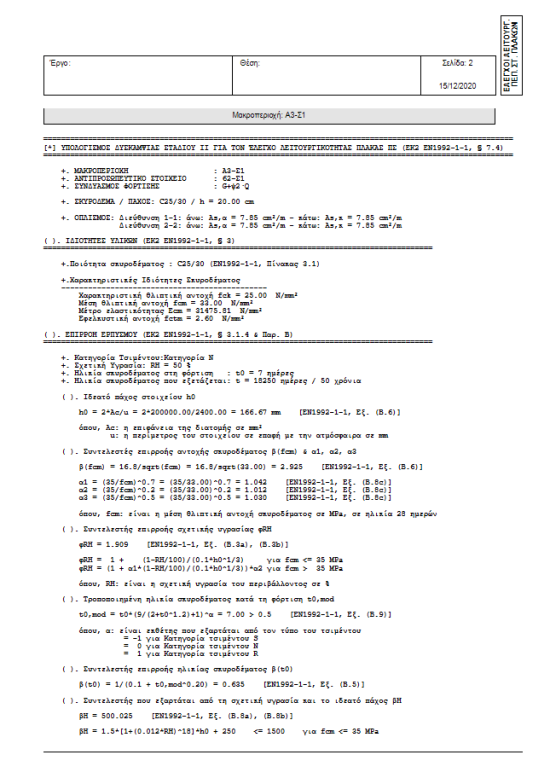

Αναλυτική παρουσίαση υπολογισμών στο παραγόμενο τεύχος υπολογισμών στο ΡΑΦ.
