Πεπερασμένα στοιχεία πλακών
Δυνατότητες της υπομονάδας Πεπερασμένα Στοιχεία Πλακών
Τα Πεπερασμένα στοιχεία πλακών του ΡΑΦ εφαρμόζονται σε κάθε είδους πλάκα που αποκλίνει από τις τυπικές ορθογωνικές πλάκες.
Ανάλυση Πεπερασμένων Στοιχείων Πλακών
Η επίλυση των πλακών με πεπερασμένα στοιχεία πραγματοποιείται για στατικά φορτία και τους απαραίτητους συνδυασμούς φόρτισης.
ΕΧΕΤΕ ΕΡΩΤΗΣΕΙΣ ;
Επικοινωνήστε μαζί μας
- Το υπολογιστικό δισδιάστατο προσομοίωμα επιλύεται σύμφωνα με την κλασική μέθοδο πεπερασμένων στοιχείων, κάνοντας χρήση των μητρώων δυσκαμψίας και των διανυσμάτων φόρτισης των στοιχείων κελύφους. Η επίλυση των πλακών με πεπερασμένα στοιχεία πραγματοποιείται για στατικά φορτία και τους απαραίτητους συνδυασμούς φόρτισης.

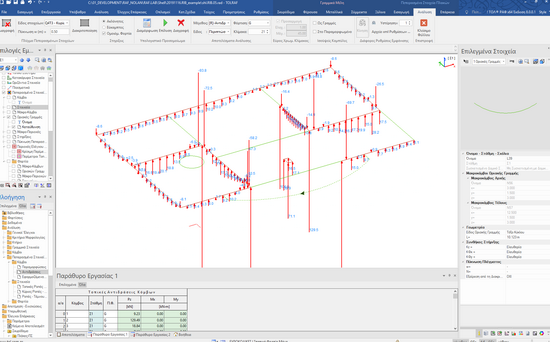

- H μεταφορά των φορτίων των πλακών στις δοκούς του κτηρίου, γίνεται αυτόματα. Οι στηρίζουσες δοκοί, μπορούν να θεωρηθούν για τις πλάκες είτε ως ακλόνητες, είτε ως εύκαμπτες στηρίξεις.
- Με την επιλογή ευκάμπτων στηρίξεων, προσφέρεται στον/στην μηχανικό η δυνατότητα να λαμβάνεται υπόψιν η ενδοσιμότητα των δοκών στις οποίες στηρίζονται οι πλάκες, μέσω ακριβούς υπολογισμού της δυσκαμψίας των δοκών ενταγμένες στο 3Δ-πλαίσιο του κτηρίου. Δηλαδή, παρόλο που οι πλάκες υπολογίζονται ως δισδιάστατοι επιφανειακοί φορείς, στα αποτελέσματα των πλακών και κατ’ επιλογή του/της μηχανικού, μπορεί να συνυπολογίζεται με ακρίβεια η λειτουργία του χωρικού πλαισίου!

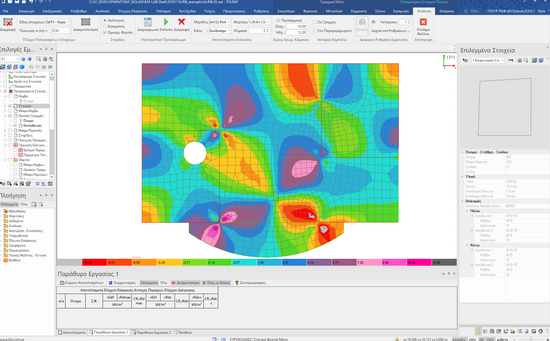

- Τα αποτελέσματα των πεπερασμένων στοιχείων που προκύπτουν από την ανάλυση διατίθενται σε ποικίλες μορφές, πίνακες, γραφήματα ισοϋψών καμπυλών κ.α. τα οποία αλληλοεπιδρούν μεταξύ τους, εξασφαλίζοντας έτσι μια ασφαλή εποπτεία κι έλεγχο της μελέτης από τον/την μηχανικό.

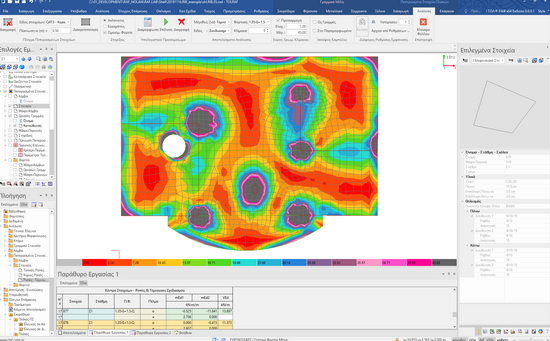

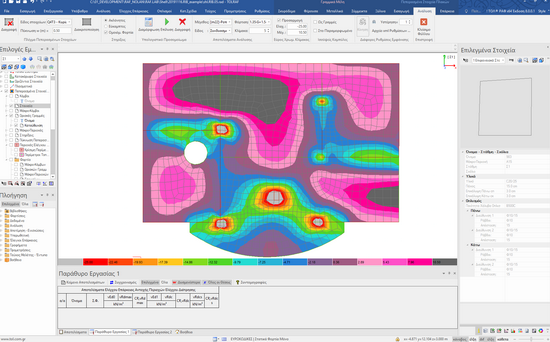

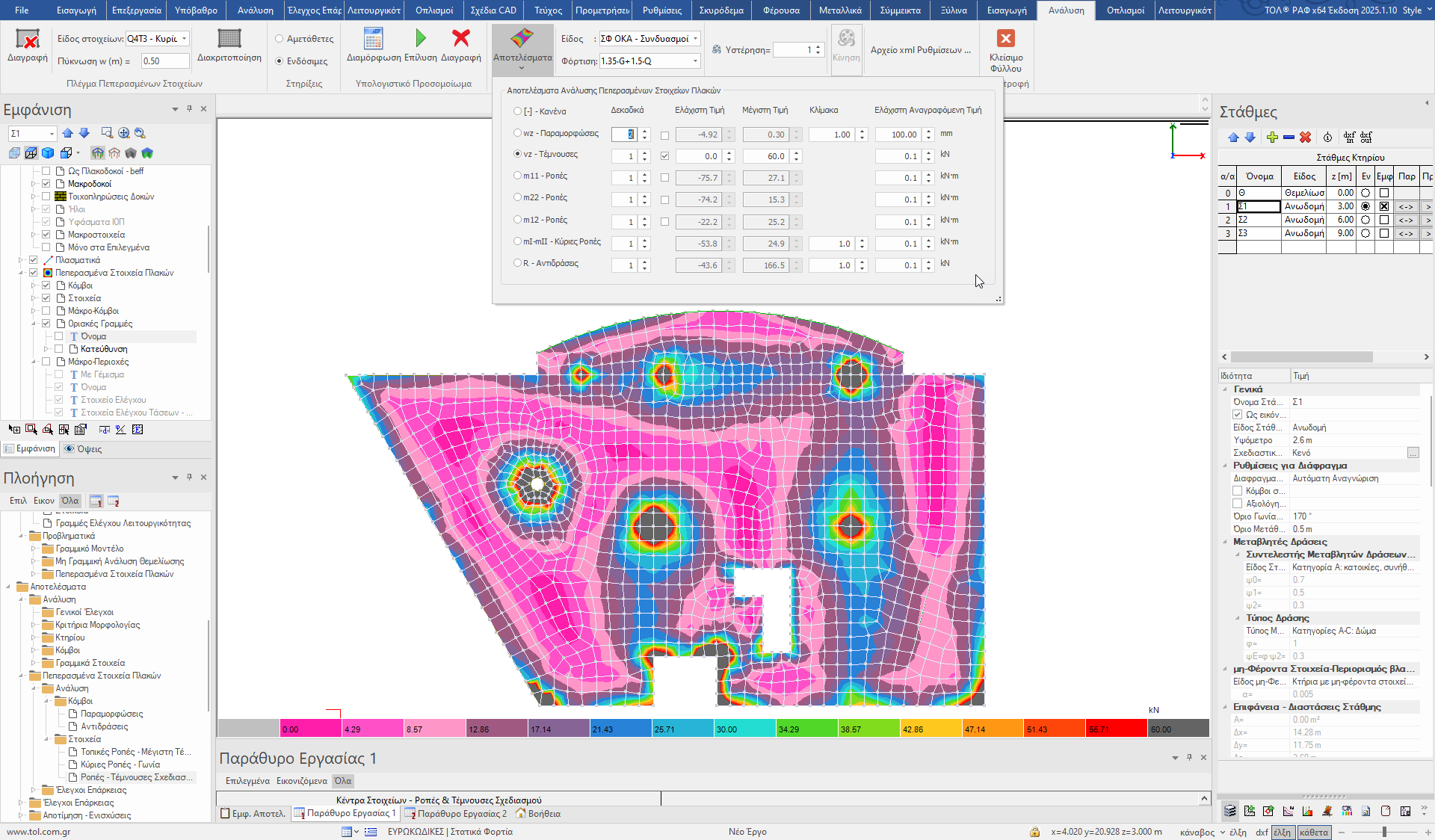

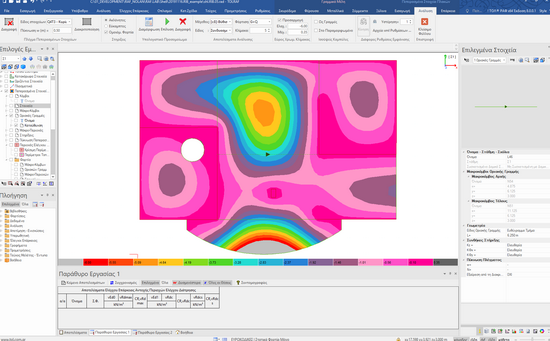

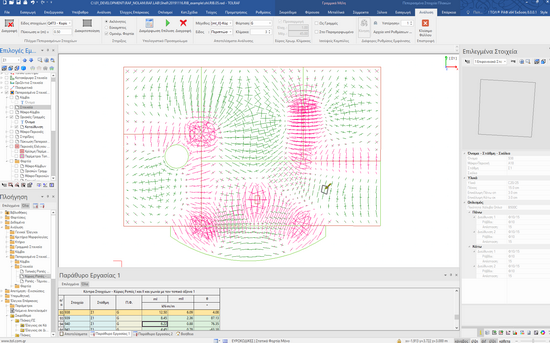

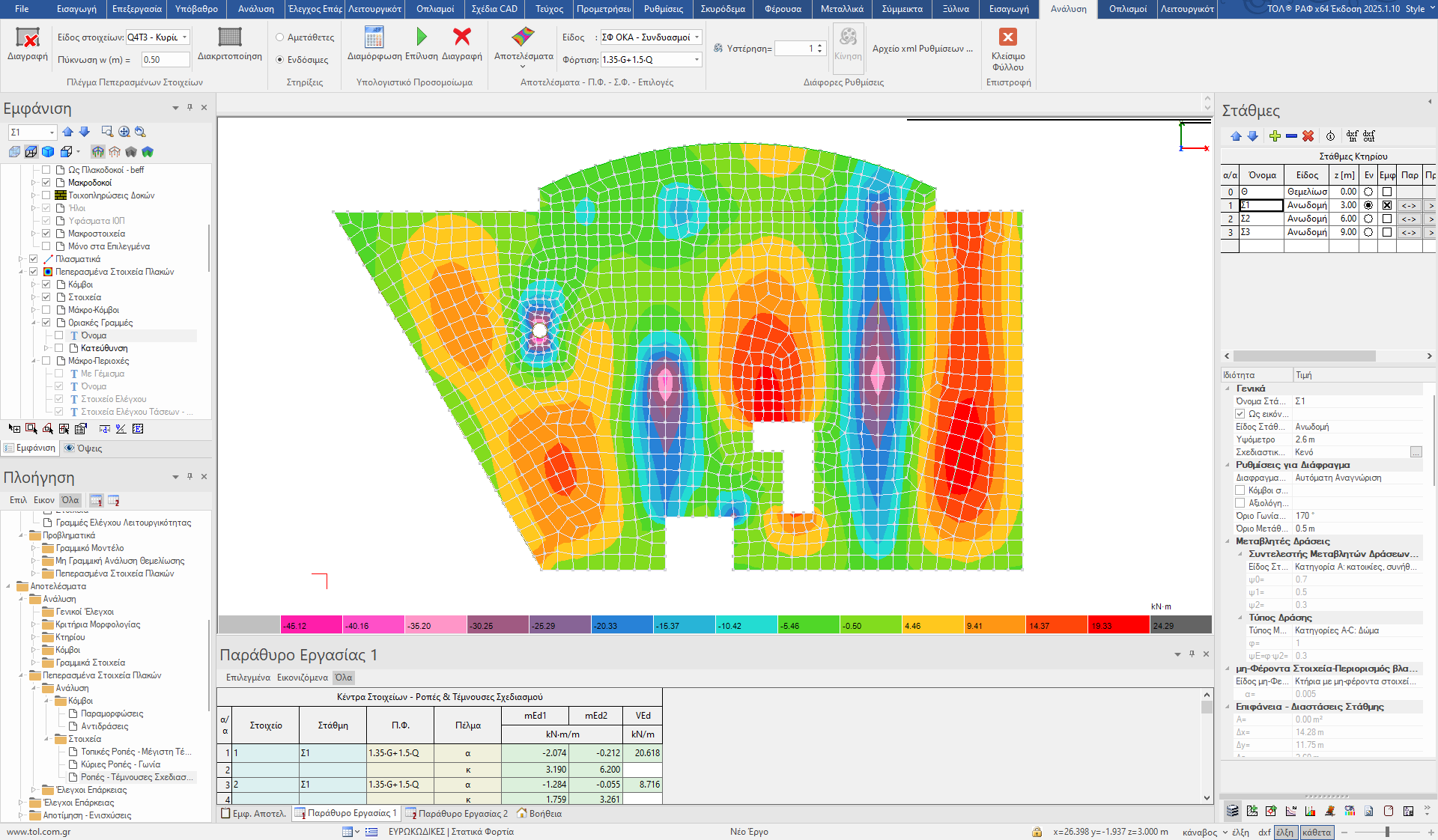

- Τα αποτελέσματα της ανάλυσης περιλαμβάνουν τις βυθίσεις, τις ροπές, τις κύριες ροπές, τις τέμνουσες δυνάμεις και τις αντιδράσεις και παρουσιάζονται στην επιφάνειας εργασίας του προγράμματος με χρωματική διαβάθμιση. Η χρήση των πεπερασμένων στοιχείων, σε αντίθεση με τις συμβατικές μεθόδους υπολογισμού των πλακών, αναδεικνύει τις περιοχές της πλάκας όπου υπάρχει συγκέντρωση της έντασης και απαιτείται προσοχή ή/και επέμβαση από τον/την μηχανικό.
- Επίσης, στο ΡΑΦ αυτόματα πραγματοποιείται έλεγχος ισορροπίας μεταξύ των επιφανειακών φορτίων των πλακών και των γραμμικών φορτίων των στοιχείων, ώστε να εξακριβωθεί αν οι συνισταμένες δυνάμεις και ροπές των επιφανειακών φορτίων συγκλίνουν με τις αντίστοιχες των γραμμικών φορτίων.
Πεπερασμένα στοιχεία πλακών
Οπλισμοί Πεπερασμένων Στοιχείων Πλακών
Με την ολοκλήρωση της ανάλυσης των πεπερασμένων στοιχείων πλακών και την εξαγωγή των εντατικών και παραμορφωσιακών μεγεθών, ακολουθεί ο υπολογισμός του απαιτούμενου οπλισμού από τον έλεγχο κάμψης, και οι έλεγχοι
