Σχέδια Οπλισμένου Σκυροδέματος

Τα εξαγόμενα σχέδια αφορούν την κάτοψη του κτηρίου, αναπτύγματα δοκών, λεπτομέρειες υποστυλωμάτων ή/και τοιχωμάτων, οπλισμοί πεδίλων, πλακών κ.α.

ΕΧΕΤΕ ΕΡΩΤΗΣΕΙΣ ;

Επικοινωνήστε μαζί μας

Ο ΤΟΛ έχει δώσει ιδιαίτερη βαρύτητα στην νέα έκδοση των σχεδίων Ο/Σ.
Όπως όλες οι διαδικασίες στο ΡΑΦ, έτσι και τα σχέδια οπλισμών είναι ποιοτικά,  δημιουργούνται ταχύτατα και είναι πλήρως ελέγξιμα από τον μηχανικό.

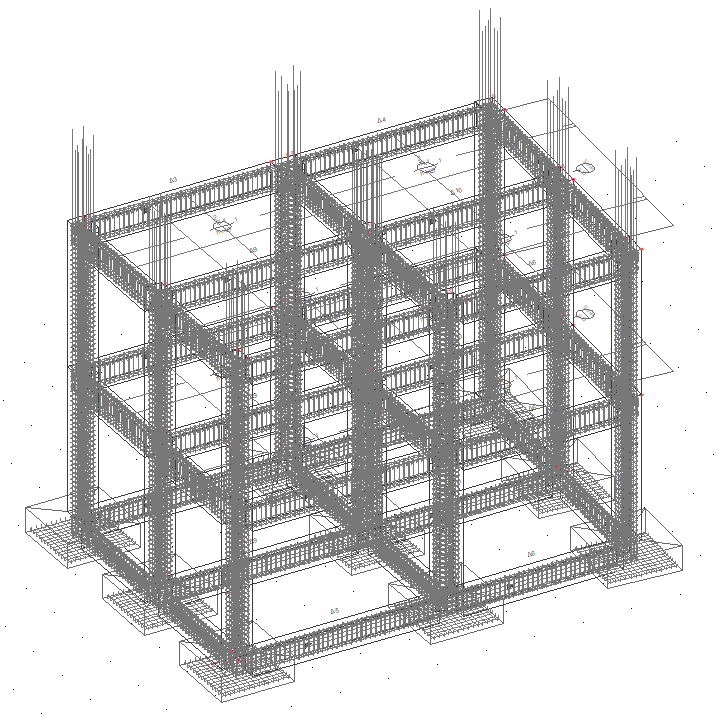

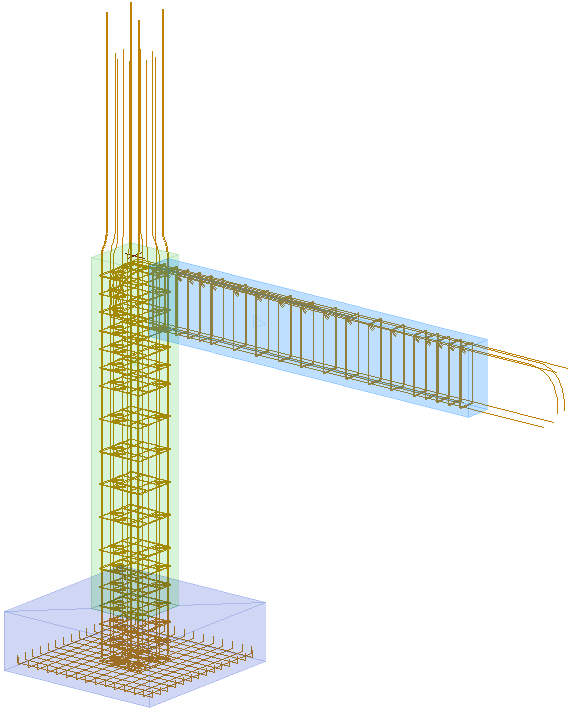

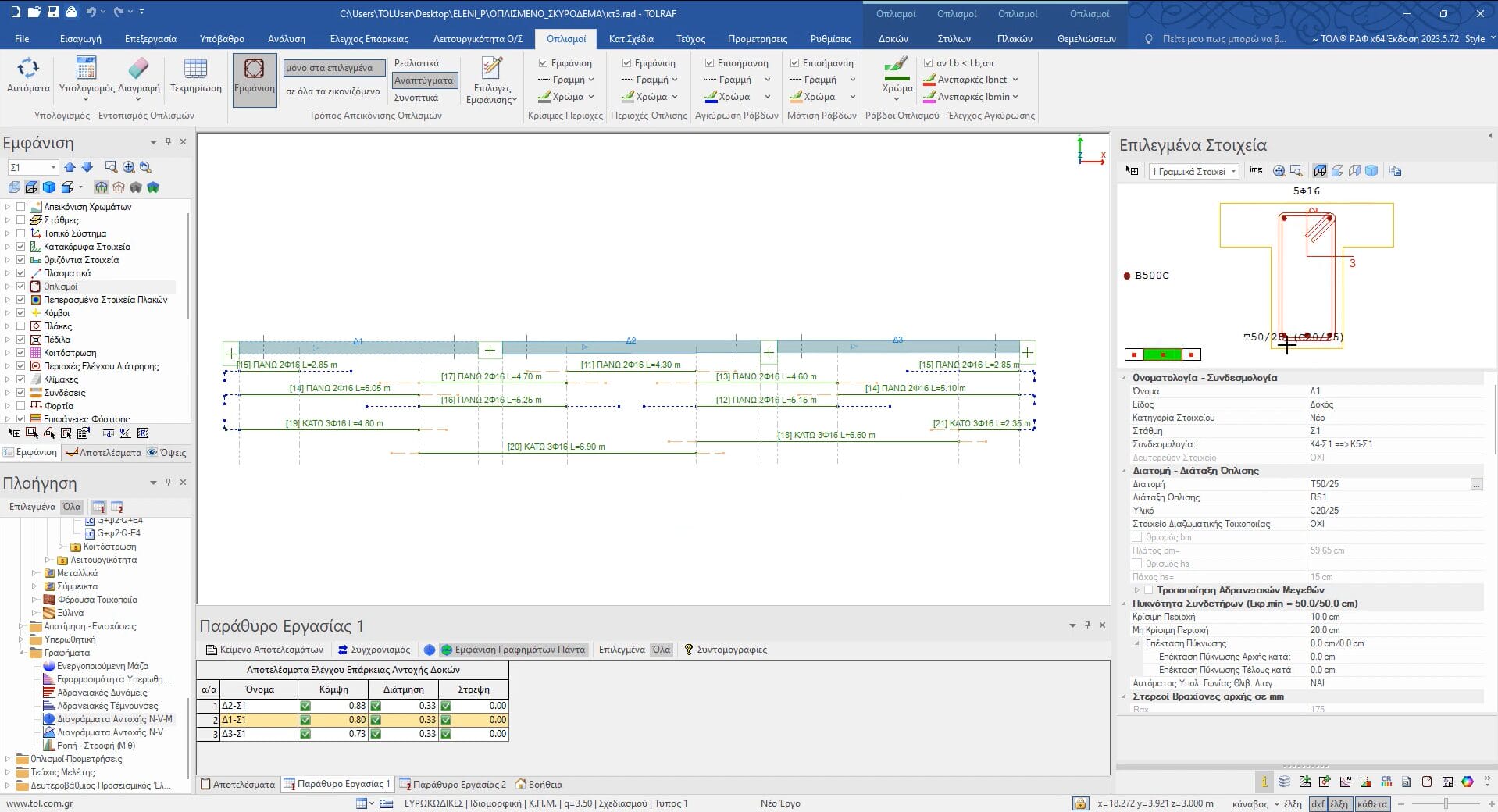

Το ΡΑΦ προσφέρει τη δυνατότητα υπολογισμού των ράβδων οπλισμού, ανάλογα με τις διατάξεις όπλισης που έχουν επιλεγεί και τους εμφανίζει στην επιφάνεια σχεδίασης με τρεις διαφορετικούς τρόπους θέασης: ρεαλιστικά, συνοπτικά και σε αναπτύγματα. Με αυτόν τον τρόπο, μπορούμε να δούμε με ακρίβεια τους πραγματικούς οπλισμούς των στοιχείων, τις διαμήκεις ράβδους με τις απαιτούμενες αγκυρώσεις τους σύμφωνα με τους κανονισμούς, τους συνδετήρες και την πύκνωσή τους στις κρίσιμες περιοχές των δοκών και των υποστυλωμάτων, τον οπλισμό των κόμβων και των στοιχείων θεμελίωσης.

Μερικά από τα βασικά χαρακτηριστικά των σχεδίων Ο/Σ είναι τα εξής:

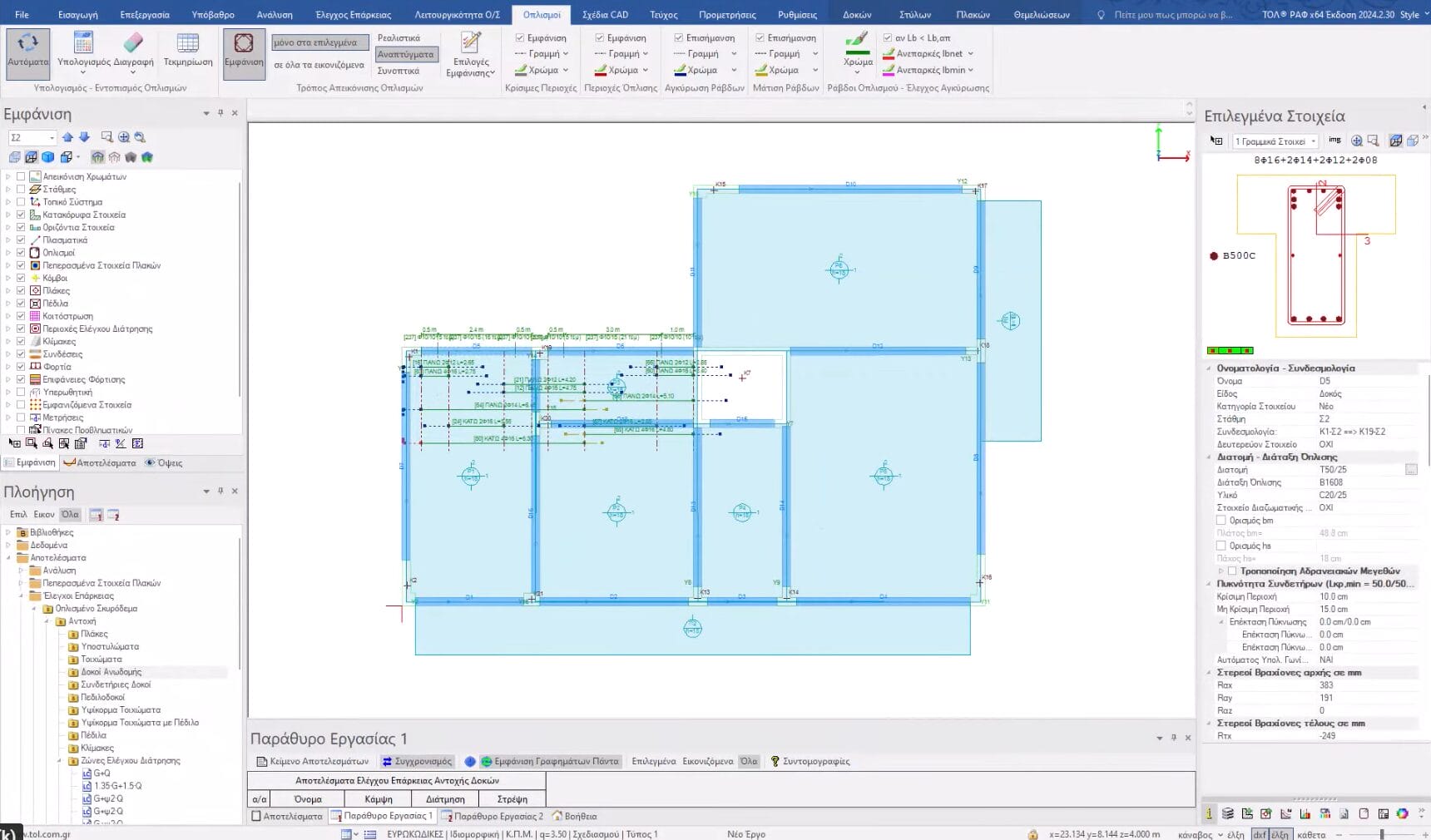

  • Τα σχέδια Ο/Σ, παράγονται και εμφανίζονται καταρχάς στην επιφάνεια εργασίας του ΡΑΦ.
  • Ο μηχανικός ορίζει τον βαθμό λεπτομέρειας των παραγόμενων σχεδίων. Από μια γρήγορη διαδικασία παραγωγής τυπικών ξυλοτύπων, μέχρι τη δημιουργία πολύ λεπτομερών σχεδίων κατασκευής.

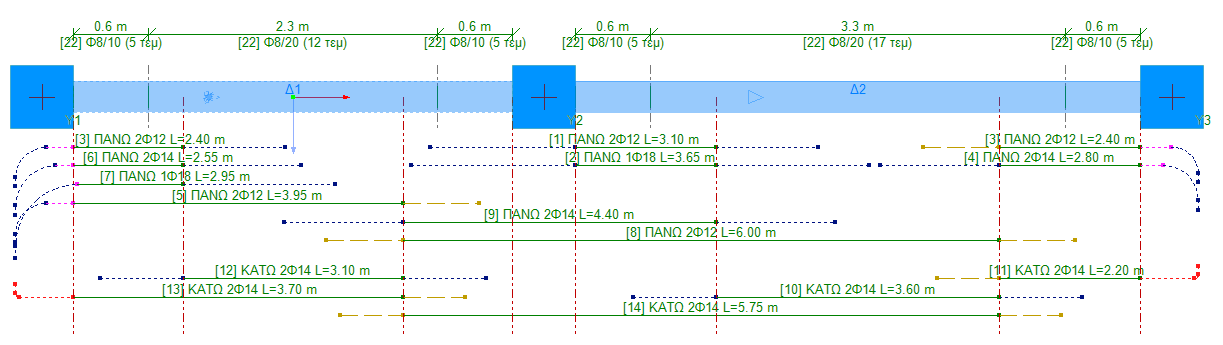

  • Τα λεπτομερή σχέδια οπλισμών παρουσιάζονται μέσω αναπτυγμάτων.
  • Δημιουργούνται τα αναπτύγματα των δοκών αλλά και των υποστυλωμάτων/τοιχωμάτων.

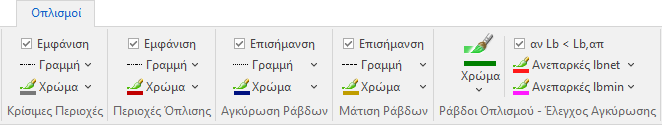

  • Η δημιουργία των σχεδίων στο ΡΑΦ είναι πλήρως παραμετροποιημένη, όπως π.χ. τα επιθυμητά μέγιστα μήκη των ράβδων οπλισμού, τους τρόπους αγκύρωσης στα άκρα των δοκών, τις θέσεις παράθεσης των ράβδων των υποστυλωμάτων και πολλές άλλες ρυθμίσεις.

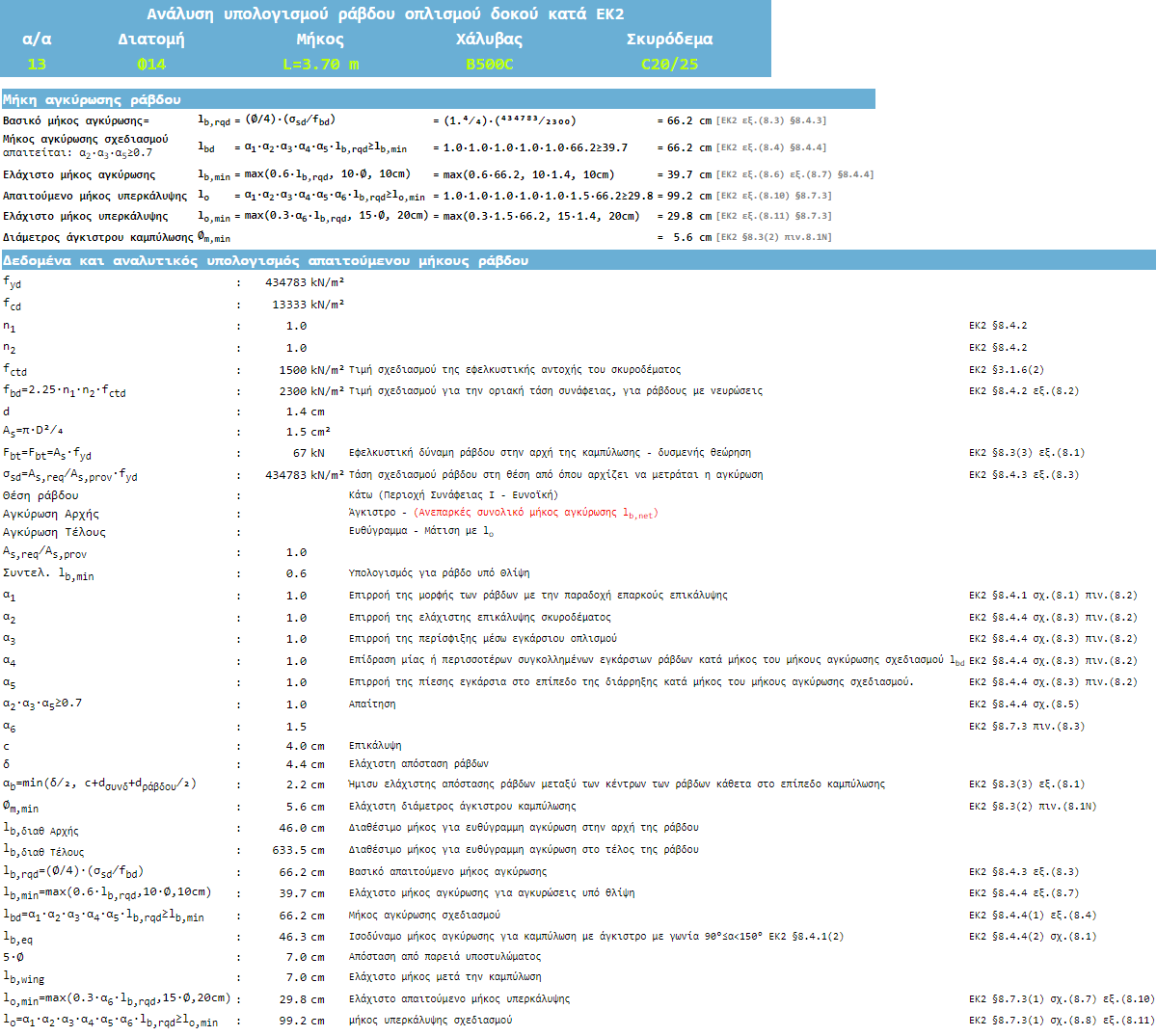

  • Σε κάθε παραγόμενο σχέδιο που εμφανίζεται στην οθόνη, ο μηχανικός έχει διαθέσιμη την λεπτομερή τεκμηρίωση, για κάθε ράβδο που τοποθετείται στο κτήριο που μελετά.
  • Εφόσον τα σχέδια στην επιφάνεια εργασίας του ΡΑΦ είναι ικανοποιητικά,  επιλέγεται να παραχθούν από αυτά τα πλήρη σχέδια CAD σε μορφή αρχείου *.dwg προς εκτύπωση.
Σχέδια CAD

Τα κατασκευαστικά σχέδια που παράγονται από το πρόγραμμα, εμφανίζονται στην επιφάνεια εργασίας, είτε σε επίπεδο στάθμης, είτε σε επίπεδο συνολικού κτηρίου, για καλύτερη εποπτεία από τον χρήστη. Δίνεται η δυνατότητα εκτύπωσης των σχεδίων από την εφαρμογή αλλά και εξαγωγής τους σε τύπο αρχείου DWG ή DXF, έτσι ώστε να είναι δυνατή η περαιτέρω επεξεργασία τους πριν την εκτύπωση.



Σχετιζόμενα Προϊόντα
Κτήρια οπλισμένου σκυροδέματος (Ο/Σ)

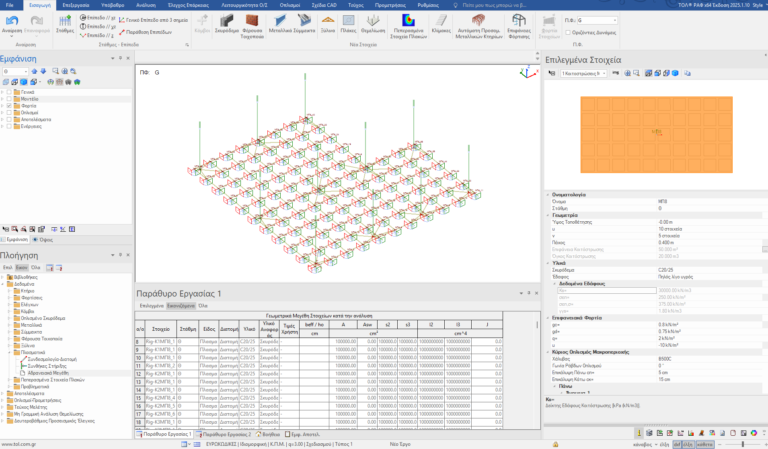

Οι ακριβείς μέθοδοι προσομοίωσης και ανάλυσης κτηρίων Ο/Σ
